模拟电路中常用电阻参数详解

来源：时间: 2021/12/10 16:03:00 阅读: 57

电阻是一个普通的元件，却有不普通的门道。电阻的参数有很多，平时我们一般关注值、精度、额度功率，这三个指标合适即可。

诚然，在数字电路中，我们无需关注太多的细节，毕竟只有1和0的数字里面，不大计较微乎其微的影响。

但是在模拟电路中，当我们使用精准的电压源，或者对信号进行模数转换，又或者放大一个微弱的信号时，阻值的小小变动都会带来很大的影响了。

在与电阻斤斤计较的时候，当然就是在处理模拟信号的场合了，后面就根据模拟电路应用分析下电阻各参数的影响。

01电阻的额度阻值

电阻的额度阻值的选择往往被应用固定了，比如对一个LED灯限流，或者对某个电流信号取样，电阻的阻值基本没有其他选择。

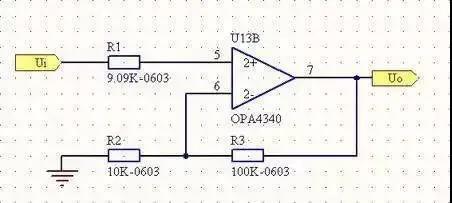

但是有些场合，对电阻的选择却有多种，比如对一个电压信号进行放大。如图1所示，放大倍数跟R2与R3的比例有关，与R2、R3的值无关。

这时选择电阻的阻值还是有根据的：

● 电阻阻值越大，热噪声就越大，放大器的性能就越差；

● 电阻阻值越小，工作时电流越大，电流噪声也就越大，放大器的性能就越差；

这是很多放大电路的电阻是几十K的原因了，有需要用到大阻值的地方，或者是使用电压跟随器，或者使用T型网络来避免。

图1

02 电阻的精度

电阻的精度很好理解，这里不啰嗦了。电阻的精度一般有1%和5%，精密的要0.1%等。0.1%的价格大约是1%的十倍，1%的价格大约是5%的1.3倍。

一般地，精度代号A=0.05%、B=0.1%、C=0.25%、D=0.5%、F=1%、G=2%、J=5%、K=10%、M=20%。

03 电阻的额度功率

电阻的功率本来很简单，但是往往容易用得不恰当。比如2512的贴片电阻，额度功率是1W。根据电阻的规格书，温度超过70摄氏度时，电阻就要降额使用。

2512的贴片电阻到底能用到多大的功率呢？

在常温下，如果PCB焊盘没有特殊散热处理，2512的贴片电阻功率达到0.3W时，温度就可能要超过100甚至120摄氏度了。在125摄氏度的温度下，根据温度降额曲线，2512的额度功率需降额到30%了。这种情况在任何封装的电阻都需要注意的，不要迷信标称功率，关键的位置最好再三确认避免留下隐患。

04 电阻的耐压值

电阻的耐压值一般比较少提，特别是新手，往往没有什么概念，以为电容才有耐压值。电阻两端能够施加的电压，一个是由额度功率决定，要保证功率不超过额度功率，另外就是电阻的耐压值了。

虽然电阻体的功率不超过额度功率，但是过高的电压会导致电阻不稳定、电阻引脚间爬电等故障，在使用时需根据使用的电压选择合理的电阻。

部分封装的耐压值包括：0603=50V，0805=100V，1206至2512=200V，1/4W插件=250V。

而且，时间应用中，电阻上的电压应该比额度耐压值小20%以上，不然时间一长就容易出问题了。

05 电阻的温度系数

电阻温度系数是描述电阻随温度变化的参数。这个主要由电阻的材料决定的，一般厚膜片式电阻0603以上的封装都可以做到100ppm/℃，意思就是该电阻环境温度变化25摄氏度时，电阻值有可能变化了0.25%。如果是12bit的ADC，0.25%的变化也就是10个LSB了。

所以像AD620这样的运放，仅靠一个电阻调整放大倍数的，很多老工程师不会贪方便而使用，他们会使用常规电路，通过两个电阻的比例调节放大倍数，当电阻是相同类型的电阻时，温度引起的阻值变化不会带来比例的变化，电路就更稳定。在要求更高的精密仪表，会使用金属膜电阻，他们的温漂做到10至20ppm是容易的，当然也就贵点。
