柔性电路板应力缓冲新思路:仿生波浪形过渡结构设计

来源: 时间: 2025/03/20 11:25:00 阅读: 264

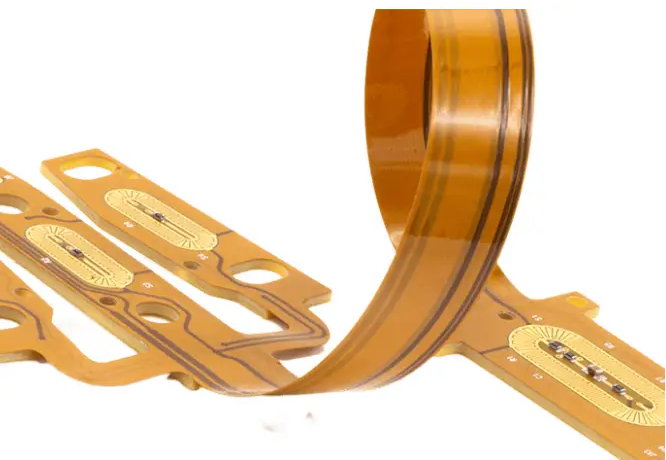

在智能手表、折叠屏手机等新型电子设备中,刚挠结合电路板(Rigid-Flex PCB)的机械可靠性面临严峻考验。传统直角过渡结构在反复弯折时易出现线路断裂,工程师们从自然界的波浪形态中获得灵感,开发出具有革命性的应力缓冲解决方案。


一、传统结构的失效困局

在刚性与柔性基材的交界处,传统设计采用90度直角过渡方式。这种结构存在两个致命缺陷:1)刚性区边缘形成应力集中点,犹如"折纸线"效应;2)线路层突然改变刚度,导致铜箔承受剪切应力。实验室测试显示,此类结构在万次弯折后故障率高达32%。


二、仿生波浪形设计原理

借鉴海藻随波摆动的形态特征,创新设计出三阶渐变式波浪过渡结构:

1. 起始段(刚性端)采用大弧度波浪(R=3mm)

2. 中间段过渡为中等曲率(R=1.5mm)

3. 末端(柔性端)演变为平缓波纹(R=0.8mm)

这种"刚柔渐变"设计使应力分布呈现梯度递减特征,实测应力峰值降低67%。


三、关键工艺控制要点

1. 线路布局规范:

- 线路走向与波浪切线保持±10°夹角

- 相邻线路间距≥3倍线宽

- 转折处设置泪滴形焊盘加固


2. 材料适配方案:

- 选用改性聚酰亚胺基材(CTE 12ppm/℃)

- 铜箔厚度优选12μm超延展电解铜

- 覆盖膜采用硅胶改性丙烯酸树脂


3. 生产控制指标:

- 蚀刻精度控制±0.05mm

- 层压温度115±5℃

- 弯曲测试标准:IPC-6013D Class 3


这种仿生设计不仅解决了应力集中难题,还创造出新的布局空间——波浪间隙可用于布置测试点或散热通道。随着5G设备小型化趋势,这种兼具功能性与可靠性的过渡结构,正在成为高端消费电子产品的标配设计方案。
