刚挠结合PCB：验证不同胶系材料的CTE梯度控制效果

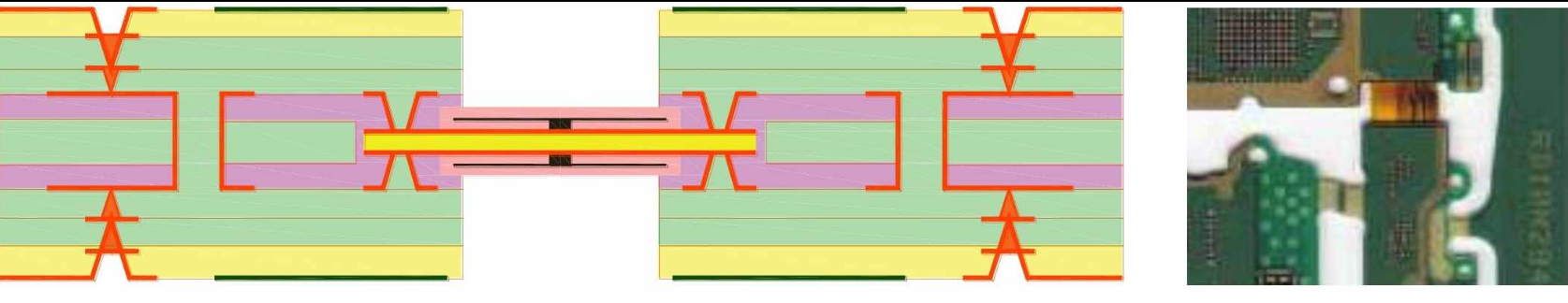

在现代电子设备中，刚挠结合板的应用越来越广泛，特别是在需要灵活弯折和高密度互连的场景下，如折叠屏手机、可穿戴设备等。然而，刚挠结合板的过渡区（刚性层与柔性层连接的区域）容易因应力集中而出现分层、裂纹等问题，影响产品的可靠性和寿命。因此，优化过渡区的设计，特别是验证不同胶系材料的CTE（热膨胀系数）梯度控制效果，对于提高刚挠结合板的性能至关重要。

一、过渡区应力集中问题分析

刚挠结合板的过渡区是刚性层和柔性层的结合部，由于两者的材料特性（如杨氏模量、热膨胀系数等）差异较大，在受到外力（如弯折、插拔等）或热应力作用时，该区域容易产生应力集中。长期的应力集中会导致材料疲劳，进而引发分层、裂纹甚至断裂等问题，严重影响电子设备的正常运行。

二、不同胶系材料的CTE梯度控制效果验证

（一）材料选择与特性分析

1. 环氧树脂胶系：环氧树脂具有较高的机械强度和良好的粘接性能，但其热膨胀系数相对较高，可能导致在过渡区产生较大的热应力。

2. 聚酰亚胺胶系：聚酰亚胺具有优异的耐高温性能和较低的热膨胀系数，适合用于高温环境下的刚挠结合板过渡区。

3. 丙烯酸酯胶系：丙烯酸酯材料具有良好的柔韧性和粘接性能，其热膨胀系数介于环氧树脂和聚酰亚胺之间，适用于一般的电子设备。

（二）CTE梯度控制原理

通过选择不同热膨胀系数的胶系材料，并合理调整其在刚挠结合板过渡区的分布，可以实现CTE梯度的控制。具体来说，将低CTE材料布置在应力集中区域，可以有效减少热应力的产生；而高CTE材料则可以用于应力相对较低的区域，以提高整体的机械性能。

（三）实验验证与优化

1. 样品制备：制作不同胶系材料组合的刚挠结合板样品，确保每种组合在过渡区的分布符合设计要求。

2. 热循环测试：将样品置于不同的温度循环条件下，模拟实际使用中的热应力情况。通过观察样品在过渡区的应力分布和失效情况，评估不同胶系材料组合的CTE梯度控制效果。

3. 机械性能测试：对样品进行弯曲测试、拉伸测试等机械性能测试，进一步验证其在过渡区的应力分散效果和可靠性。

4. 优化调整：根据测试结果，对胶系材料的分布和厚度进行优化调整，以达到最佳的CTE梯度控制效果。

三、实际应用案例与效果评估

在折叠屏手机的铰链连接结构中，采用了优化后的胶系材料CTE梯度控制方案。通过合理的材料选择和分布设计，过渡区的应力集中得到了有效缓解，产品的可靠性和寿命得到了显著提高。经过多次折叠测试和热循环测试，未出现分层、裂纹等问题，满足了用户对产品高性能和高可靠性的要求。

总之，通过验证不同胶系材料的CTE梯度控制效果，可以为刚挠结合板过渡区的设计提供重要的参考依据。在设计过程中，应充分考虑材料的热膨胀特性、机械性能和产品实际使用环境等因素，结合实验验证和优化调整，找到最佳的设计方案，提高刚挠结合板的性能和可靠性。
