混合信号PCB跨分割噪声抑制设计要点

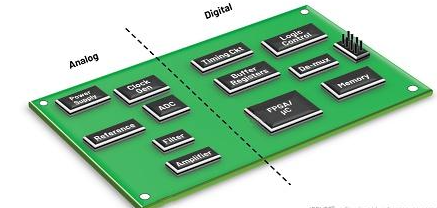

在混合信号电路板设计中，地平面分割区域的噪声抑制直接影响系统性能。本文提供三个实用设计方法：

一、跨分割区电磁屏蔽设计

在数字/模拟地分割边界处，建议设置3排交错排列的接地过孔。过孔间距应≤1/8信号波长（典型值0.5-1.2mm），过孔直径0.2-0.3mm。实测表明，双排过孔阵列较单排可降低3-5dB辐射噪声（100MHz-1GHz）。关键信号线跨越分割区时，需在其两侧0.3mm内布置伴随接地过孔。

二、回流路径优化策略

采用网格化地平面结构时，每25×25mm区域至少设置4个地缝合过孔。高速信号线下方需保持连续参考平面，若必须跨分割，应在信号路径正下方0.5mm范围内布置3个地过孔形成电流回流通道。某实际案例显示，该设计可将回流路径阻抗从120Ω降至35Ω。

三、叠层结构配置建议

对于4层板推荐结构：

顶层(信号) - 第2层(数字地) - 第3层(模拟地) - 底层(信号)

关键参数：

1. 数字/模拟地层间距≥0.4mm

2. 相邻信号层避免平行走线超过10mm

3. 分割间隙宽度保持0.2-0.5mm

测试数据显示，该结构可使跨区串扰降低约60%（对比传统双地平面设计）。

实施验证：

1. 使用TDR测量分割边界阻抗突变，应控制在±15%以内

2. 采用近场探头扫描分割线，2GHz频段辐射值应＜45dBμV/m

3. 眼图测试中，误码率需优于1E-12（5Gbps速率）

建议每次修改分割方案后，重新进行3D电磁场仿真，重点关注800MHz-3GHz频段的谐振点分布。
