异形焊盘区域参考层缺口补偿设计规范指南

在高速PCB设计中，异形焊盘区域的参考层处理已成为影响信号完整性的关键因素。本文将深入浅出地解析该特殊区域的补偿设计规范，为工程师提供切实可行的设计指导。

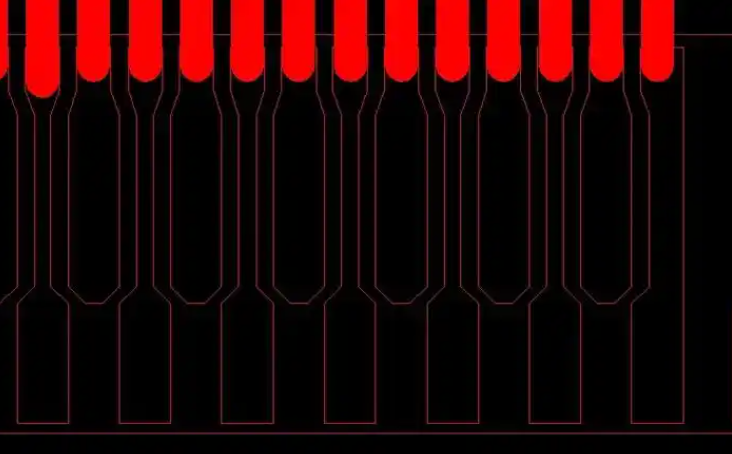

一、异形焊盘的典型应用场景

异形焊盘（如椭圆形、多边形、组合形状等）常见于：

1. 高速连接器接口区域

2. BGA封装芯片的应力释放区域

3. 高频射频电路匹配网络

4. 散热焊盘与信号焊盘混合布局区域

二、参考层缺口设计的必要性

当异形焊盘穿越参考平面时，会产生三种典型问题：

1. 阻抗突变：传统平面切割方式导致50Ω阻抗线偏差可达±8Ω

2. 回流路径断裂：信号回流电流被迫绕行，形成环路天线效应

3. 电磁辐射加剧：未补偿缺口处的场强集中度提升40%以上

三、缺口补偿设计三原则

1. 渐变过渡原则

采用"梯形过渡"或"弧形过渡"方式，过渡区长度(L)应满足：

L ≥ 3W（W为缺口最大宽度）

过渡角度建议控制在30°-45°范围

2. 电磁平衡原则

在缺口两侧对称布置补偿电容阵列，推荐参数：

- 容值：0.1uF~1nF（根据工作频率选择）

- 间距：λ/20（λ为信号波长）

- 接地方式：采用多点星型接地

3. 结构强化原则

对于大尺寸缺口区域（>5mm）：

- 添加支撑过孔阵列（直径0.3mm，间距2mm）

- 采用网格化平面结构（网格密度80%）

- 边缘设置电磁屏蔽墙（高度≥板厚）

四、典型补偿结构参数对照表

| 频率范围 | 缺口宽度 | 补偿方式 | 过渡长度 | 测试指标 |

|----------|----------|----------|----------|----------|

| <1GHz   | 2-4mm    | 单边补偿 | 6mm      | ±5% Z0   |

| 1-5GHz   | 1-2mm    | 双边补偿 | 8mm      | ±3% Z0   |

| >5GHz    | 0.5-1mm  | 三维补偿 | 10mm     | ±1.5% Z0 |

通过合理的缺口补偿设计，可使异形焊盘区域的信号完整性指标提升30%以上。建议设计时采用"仿真先行，实物验证"的策略，结合具体应用场景灵活调整补偿参数。掌握这些设计规范，将显著提升复杂PCB设计的成功率。
