数字噪声的围猎战术：PCB设计中的噪声抑制策略

在PCB设计领域，数字噪声的抑制是确保电路性能和信号完整性的关键。本文将深入探讨数字噪声的围猎战术，包括电源分割岛的梯度过渡设计、铁氧体磁环在分支点的应用，以及同步开关噪声的路径阻断。

 一、电源分割岛的梯度过渡设计

在PCB设计中，电源分割岛是一种有效的噪声隔离手段，但传统的分割方式可能导致电磁兼容性问题。梯度过渡设计通过在分割区域设置渐变的电源层，实现不同电源区域之间的平滑过渡。这种设计能够减少电源层之间的阶跃变化，降低高频噪声的反射和耦合。具体实现方法包括在分割边界处逐渐改变电源层的厚度和形状，以及使用填充图案来缓和电源层的变化。

二、铁氧体磁环在分支点的应用

铁氧体磁环是抑制高频噪声的有效元件，尤其适用于电源分支点。其工作原理是通过提供高阻抗来衰减高频噪声，将其转化为热能散逸。在PCB设计中，铁氧体磁环应放置在电源分支点附近，与去耦电容协同工作，形成低通滤波器网络。选择合适的铁氧体磁环需要考虑其阻抗特性、直流偏置电流的影响以及与电容的匹配，以避免谐振效应。

三、同步开关噪声的路径阻断

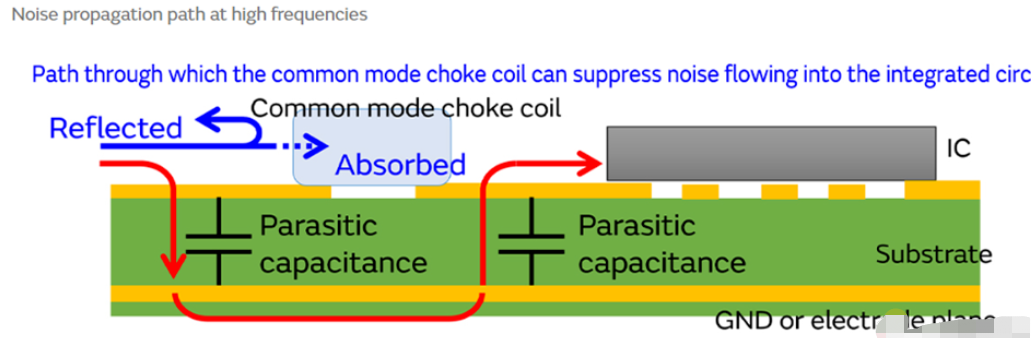

同步开关噪声是数字电路中的常见问题，其产生的快速电流变化会通过电源和地线传播，影响其他电路部分。路径阻断策略包括在开关器件附近设置局部去耦网络，使用磁珠或共模电感滤除高频成分，以及优化布线以减少回流路径的不连续性。通过这些措施，可以有效阻断同步开关噪声的传播路径，降低其对敏感电路的影响。

在PCB设计中，有效围猎数字噪声需要综合运用多种策略。通过实施电源分割岛的梯度过渡设计、在分支点应用铁氧体磁环以及阻断同步开关噪声的传播路径，可以显著降低数字噪声对电路性能的影响，提高系统的稳定性和可靠性。设计师应根据具体的设计需求和噪声特性，灵活运用这些技术，构建一个低噪声、高抗干扰的PCB环境。
