钻孔孔径比：小孔大学问

在PCB设计中，钻孔孔径比是一个重要的技术参数，直接影响制造难度和产品质量。本文将解释纵横比的概念，并提供不同板厚的孔径下限建议值。

 一、纵横比的概念

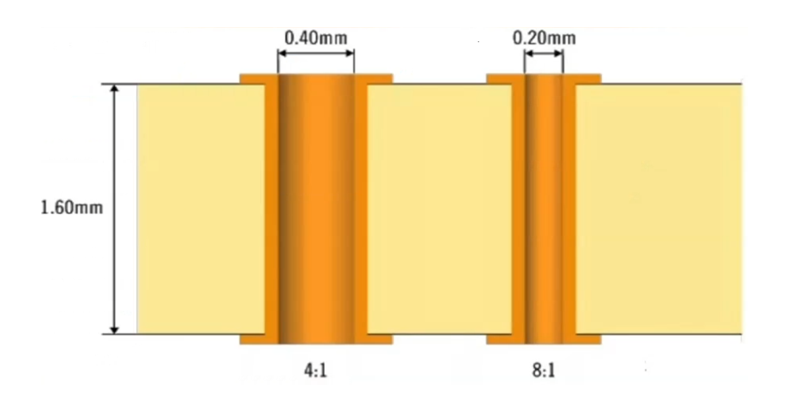

纵横比（Aspect Ratio）是指板厚与钻孔直径的比值，通常用于评估钻孔的加工难度和电镀质量。例如，如果PCB板厚为1.0mm，钻孔直径为0.2mm，则纵横比为5:1。

纵横比对制造的影响：

1. 电镀均匀性：较高的纵横比可能导致电镀液难以均匀覆盖孔壁，从而影响电镀质量。

2. 加工难度：纵横比越高，钻孔的难度越大，尤其是对于较小的孔径。

3. 裂纹风险：高纵横比的孔在焊接过程中更容易因Z轴膨胀而产生裂纹。

 二、不同板厚的孔径下限建议值

以下是根据行业标准和实际应用建议的不同板厚的孔径下限值：

| 板厚（mm） | 最小孔径（mil） | 最小孔径（mm） |

|------------|------------------|----------------|

| 3.0        | 24               | 0.6            |

| 2.5        | 20               | 0.5            |

| 2.0        | 16               | 0.4            |

| 1.6        | 12               | 0.3            |

| 1.0        | 8                | 0.2            |

这些数据表明，随着板厚的增加，孔径下限也相应增大，以保持合理的纵横比。

 三、设计建议

1. 控制纵横比：尽量将纵横比控制在5:1至10:1之间，以确保加工可行性和电镀质量。

2. 优化孔径：对于较厚的PCB板，选择较大的孔径以降低制造难度。

3. 考虑电镀要求：高纵横比的孔需要更高的电镀能力，建议与制造商确认其加工能力。

钻孔孔径比是PCB设计中的关键参数，直接影响制造难度和产品质量。通过合理控制纵横比并选择合适的孔径下限值，可以显著提高生产效率和产品可靠性。在实际设计中，建议结合具体需求和制造商能力，优化钻孔设计。
