信号完整性仿真初探：眼图测试原理与关键参数解读

一、眼图测试原理

眼图是一种用于评估数字信号传输质量的工具，通过在示波器上叠加多个信号波形，形成类似“眼睛”形状的图形。眼图的形成原理是通过调整示波器的水平扫描周期，使其与接收码元的周期同步，从而观察到信号的整体特征。

眼图的核心作用在于反映信号的码间干扰和噪声影响。宽大的眼图表明信号传输质量良好，而眼图的闭合则意味着信号受到严重干扰，可能导致误码率增加。

 二、关键参数解读

1. 眼高（Eye Height）

   眼高是指眼图垂直方向的高度，反映了信号的抗噪声能力。眼高越高，信号对噪声和串扰的容忍度越高。

2. 眼宽（Eye Width）

   眼宽是眼图水平方向的宽度，表示信号的码间干扰程度。眼宽越宽，信号的码间干扰越小。

3. 抖动（Jitter）

   抖动是指信号边沿的偏离程度，是影响信号质量的重要因素。抖动越小，信号的稳定性越高。

4. 消光比（Extinction Ratio）

   消光比是眼图中“0”电平与“1”电平的比值，用于衡量信号的对比度。消光比越高，信号的区分度越好。

5. Q因子（Q Factor）

   Q因子是衡量眼图质量的综合指标，反映了信号的抗噪声能力和传输性能。

 三、眼图测试的实际应用

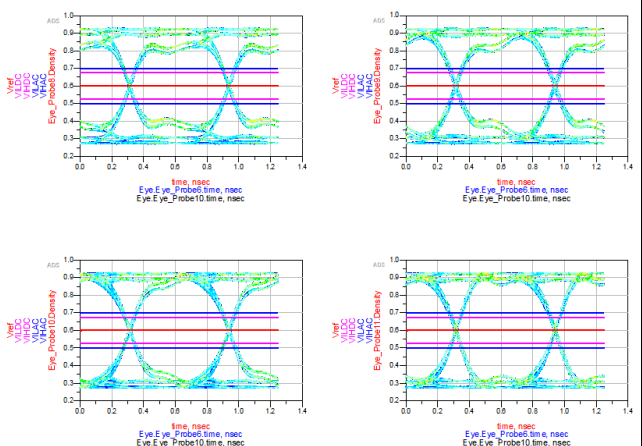

在信号完整性仿真中，眼图测试被广泛应用于高速接口设计，如USB3.0、PCIe等。例如，在USB3.0的测试中，通过眼图可以评估信号在不同传输条件下的质量变化。仿真工具如ADS和Ansys Slwave可以帮助设计者优化信号传输路径，减少反射和串扰。

此外，均衡技术（如CTLE均衡器）也被用于改善接收端的眼图质量。通过均衡器的处理，信号的眼高和抖动可以得到显著改善，从而提高系统的可靠性。

眼图测试是信号完整性分析的重要工具，能够直观反映信号的整体质量。通过解读眼图的关键参数，设计者可以优化信号传输路径，减少误码率，提升系统的性能和可靠性。
