微波等离子体表面活化分析及表面处理工艺选择指南

一、微波等离子体表面活化技术简介

微波等离子体表面活化是一种先进的材料表面处理技术，通过高能粒子轰击材料表面，改变其表面化学组成和物理结构，从而提升表面能和粘接性能。该技术具有处理温度低、时间短、无污染等优点，特别适用于热敏感材料的表面改性。

 二、PTFE基材表面能的提升

PTFE（聚四氟乙烯）是一种具有优异化学惰性、热稳定性和低表面能的材料，广泛应用于电子、化工等领域。然而，其低表面能限制了与其他材料的粘接性能。通过微波等离子体表面活化处理，可以显著提升PTFE基材的表面能。

 1. 表面能提升原理

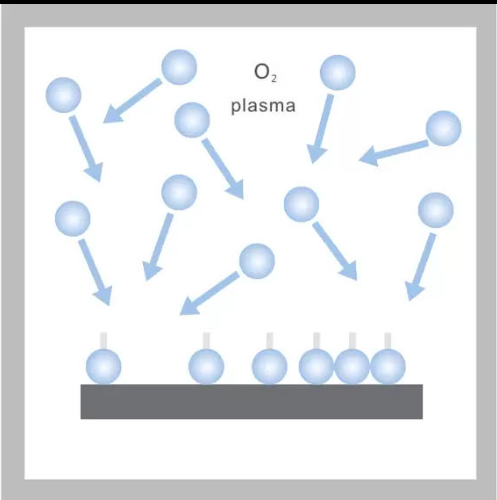

微波等离子体中的高能粒子（如电子、离子和自由基）轰击PTFE表面，打断C-F键，引入极性基团（如-OH、-COOH等），从而增加表面能。实验表明，经过处理后，PTFE基材的表面能可从20mN/m提升至60mN/m。

 2. 表面能提升效果

- 接触角变化：处理前PTFE的接触角约为101.49°，处理后降至66°，表明表面润湿性显著改善。

- 表面粗糙度增加：等离子体处理使PTFE表面形成微小孔洞，增加了表面积和粗糙度，进一步增强了粘接性能。

 三、化金结合力的提升

表面能的提升直接增强了PTFE基材与化金层的结合力。以下是具体表现：

- 结合力增强：经过微波等离子体活化处理后，化金层与PTFE基材的附着力显著提高，能够承受更大的剪切力。

- 耐久性改善：化金层在长期使用中的稳定性和耐腐蚀性得到提升。

 四、实际应用与优势

 1. PCB制造中的应用

在PCB制造中，微波等离子体表面活化技术可用于提升PTFE基材与金属化层的结合力，确保电路的可靠性和稳定性。这对于高精度、高可靠性的电子设备尤为重要。

 2. 技术优势

- 环保性：无需使用化学试剂，处理过程无污染。

- 高效性：处理时间短，通常在几分钟内即可完成。

- 适用性广：适用于多种材料，包括热敏感材料。

微波等离子体表面活化技术通过提升PTFE基材的表面能，显著增强了其与化金层的结合力。这一技术在PCB制造中具有广泛的应用前景，能够有效提高产品的可靠性和性能。
