PCB信号完整性布线策略

在电子电路设计中，确保信号完整性（SI）至关重要，以下是具体布线策略：

 布线长度控制

信号线越短越好，能减少传输延迟和衰减。例如，高频信号线若过长，延迟和衰减会损害信号完整性。元件布局时，关联紧密的元件要靠近放，像芯片和其驱动元件，这样能降低布线难度，还使线更短。

 阻抗匹配

信号源、传输线和接收端阻抗得匹配，否则信号反射和失真就可能出现。按信号频率和传输要求，调整布线宽度、介质材料等参数来匹配阻抗。如高频信号线，精确控制布线宽度和介质材料，保持阻抗连续，减少反射。

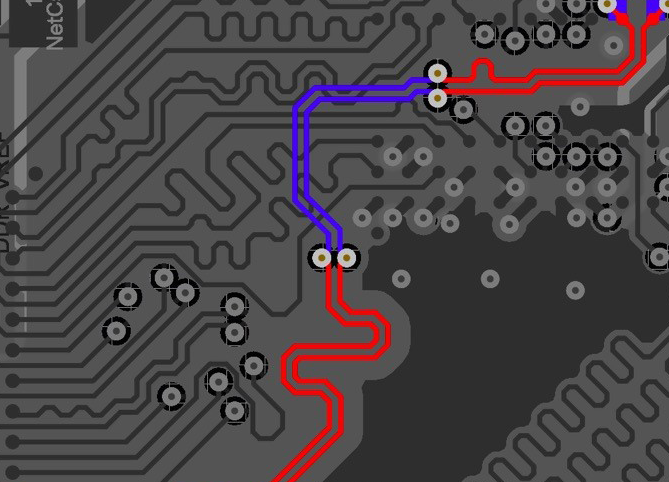

 过孔处理

过孔会使信号传输的阻抗突然变化，并且产生寄生电容与电感，影响信号完整性。所以在布线时，要尽量少用过孔。如果必须用过孔，就优化其设计，比如合理确定过孔大小和位置，把对信号的影响降到最低。

 布线间距

信号线之间得保持合适的间距，太近容易串扰，尤其高频信号线。根据信号频率和重要性，合理设置布线间距，频率越高、越重要的信号线，间距应越大。

 电源和地线设计

良好的电源和地线设计有助于维持信号完整性。电源线和地线要足够宽，降低阻抗，减少电源噪声。电源线和地线的布线要合理规划，防止相互干扰。还可以设置地线回流路径，让信号有稳定参考电位。
