PCB测试报告撰写指南：专业记录与分析

在电子制造领域，撰写一份详细、准确的 PCB 测试报告至关重要。以下是关于如何撰写 PCB 测试报告的实用指南。

 测试基本信息

在报告开头，记录测试的基本信息。包括测试日期和时间、测试地点、测试人员姓名以及 PCB 的详细信息，如生产批次号、型号和版本号。这些信息为报告提供了背景，便于后续查阅和追溯。

 测试目的

简要说明本次测试的目的。例如，验证 PCB 的电气性能是否符合设计要求，检查信号完整性，或确认 PCB 的功能在实际工作条件下能否正常运行。

 测试设备与工具

列出测试过程中所用的设备和工具。如在线测试仪（ICT）、自动光学检测设备（AOI）、自动 X 光检测设备（AXI）、示波器、万用表等。注明设备的型号和校准状态，确保测试结果的可靠性。

 测试方法

描述采用的测试方法。比如，对于电气性能测试，说明使用在线测试仪对 PCB 上的关键节点进行电压、电阻和电流的测量；对于外观检测，解释如何利用 AOI 设备扫描 PCB 表面以发现元件缺失、错位和焊接缺陷等问题。

 测试结果

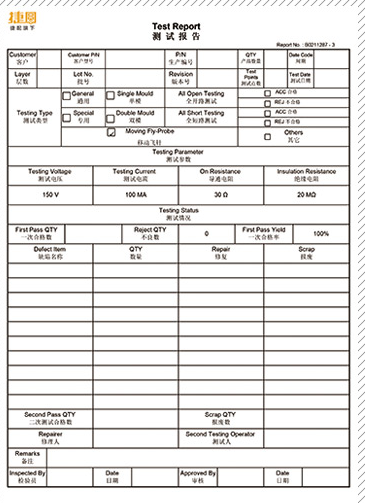

详细记录测试结果。以表格形式呈现各项测试数据，如电气性能测试中的具体数值，与标准值对比，标注是否合格。对发现的缺陷进行拍照或绘图，并在报告中标明缺陷位置和类型。

 结果分析

对测试结果进行分析。例如，若电气性能测试中某项指标不合格，分析可能的原因，如元件参数偏差、焊接不良或线路短路等。对于信号完整性测试，根据眼图等测试数据评估信号质量，判断是否存在反射或串扰等问题。

 结论

基于测试结果和分析，得出结论。明确指出 PCB 是否通过测试，对于未通过测试的 PCB，提出需要进一步检查或返工的建议。

 附件

附上测试过程中收集的相关资料，如测试数据的原始记录、缺陷的照片、测试设备的校准证书等，为报告提供支持和补充。
