高精度PCB钻孔工艺要点解析

高精度 PCB 钻孔是关键工序，其质量直接影响 PCB 性能。以下是关于高精度 PCB 钻孔工艺要点的详细介绍：

 一、钻孔设备与工具选择

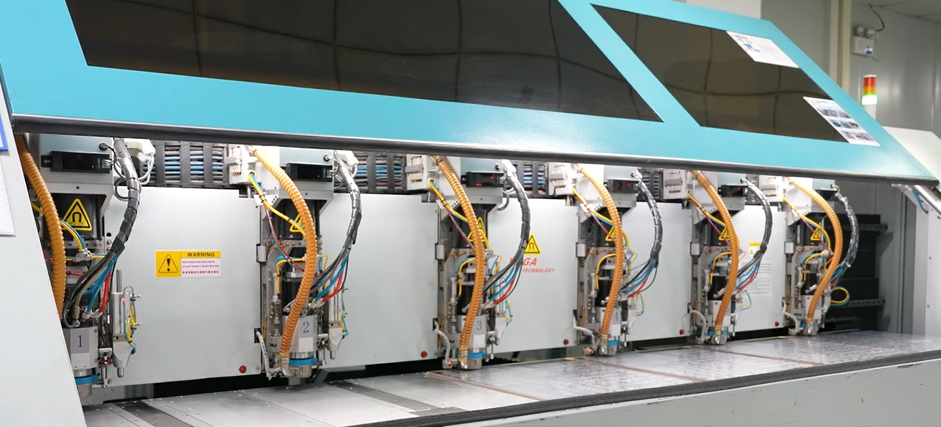

高精度钻孔需选用合适设备。CNC 钻床是常用设备，其精度高，能依预设程序精准钻孔。选钻头也至关重要。钨钢钻头硬度高、耐磨性好，适合钻孔。要依 PCB 板材材质、厚度及孔径大小选钻头规格。如钻小孔时，选直径小、精度高的微型钻头，确保钻孔精度与质量。

 二、精准的钻孔前准备

钻孔前，先仔细检查 PCB 板材，确保无划痕、无凹凸不平，表面平整光滑。因瑕疵会使钻头偏移，影响孔位精度，还可能损坏钻头。同时，要精确设计钻孔线路与孔位排布。合理布局能提高钻孔效率，避免钻头频繁改变方向，减少钻头损耗，保证孔位间距符合设计标准，为后续线路连接打下基础。

 三、严格把控钻孔参数

钻孔时，控制好进给速度与转速很关键。进给速度指钻头深入板材的速度。速度过快，钻头易因受力不均而折断，孔壁也会粗糙，甚至出现毛刺；速度过慢，会降低生产效率。转速则影响钻孔效果。转速过低，钻孔效率低；转速过高，钻头易磨损，也易使板材产生热量，导致板材变形、钻孔精度下降。操作人员需根据板材材质和厚度，经反复测试与经验积累，找到最佳的进给速度与转速组合，以实现高精度、高质量钻孔。

 四、注重材料特性适配工艺

不同材料的 PCB 钻孔工艺有差异。以 FR - 4 材质为例，它硬度适中，钻孔时要保证冷却充分，防止热量积聚导致板材分层。对于多层板，钻孔时需精准对位，确保各层孔位重合，否则会影响电气连接性能。复合材料 PCB 钻孔难度大，因其材质复杂，包含多种不同硬度和特性的材料层。钻孔时要选用专用钻头，并优化钻孔参数，如降低进给速度、调整转速，以减少钻头磨损和孔壁损伤，确保钻孔质量与精度符合要求。

 五、严格的质量控制与检测

钻孔完成后，要进行全面的质量检测。采用光学检测设备检查孔位是否准确，看孔位是否在设计范围内。用通孔测试方法检查孔壁是否光滑，有无毛刺，有无影响电气连接的缺陷。若发现孔位偏差超标或孔壁质量问题，要及时分析原因，如钻头磨损、钻孔参数设置不当、设备精度误差等，针对性采取改进措施，重新进行钻孔操作，直至达到高精度要求。

高精度 PCB 钻孔工艺要点众多，涉及设备、材料、参数、质量控制等多方面。操作人员需熟练掌握要点，严格把控每个环节，才能确保 PCB 钻孔质量，为电子设备的稳定运行提供保障。
