PCB钻孔工艺参数优化：提升效率与质量的精准策略

优化 PCB 钻孔工艺参数，不仅能够提高孔壁质量、降低钻头损耗，还能减少生产中的废品率。本文将深入探讨 PCB 钻孔工艺参数的优化方法，助力企业提升 PCB 制造水平，增强市场竞争力。

 一、钻孔设备与工具的选择：

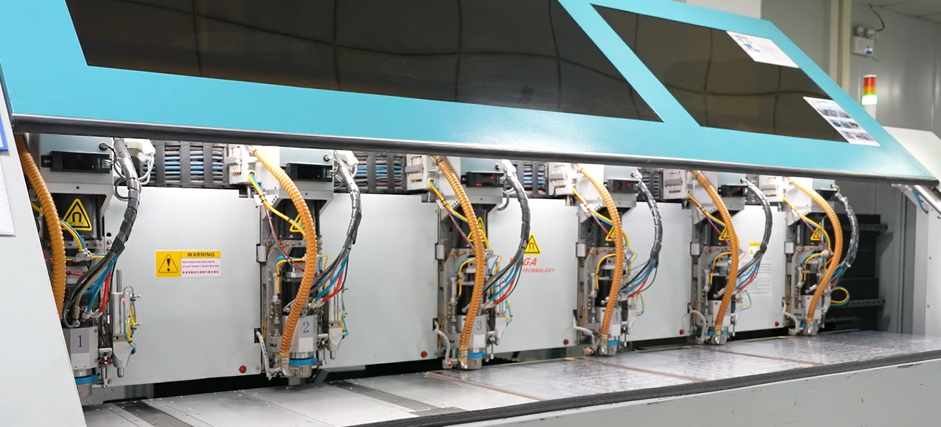

   设备精度与性能适配 ：根据 PCB 的层数、厚度和孔径要求，选择合适精度和性能的钻孔设备。对于六层板等多层板，通常需要高精度、高稳定性的 CNC 钻床，其定位精度应在 ±0.005mm 以内，主轴转速稳定且可调范围宽。同时，确保设备的重复定位精度高，以满足批量生产中孔位的一致性要求。

   钻头选型策略 ：依据孔径大小和 PCB 板材材质，挑选合适的钻头类型和尺寸。针对 FR - 4 等常见基材， carbide 钻头因其硬度高、耐磨性好而被广泛应用。对于小孔径（如 0.2 - 0.5mm）的钻孔，应选择刃口锋利、排屑良好的微型钻头，并适当降低钻头转速，以减少钻头磨损和孔壁粗糙度。此外，钻头的长度也需合理选择，一般钻头长度与直径比不超过 5:1，以保证钻孔过程的稳定性。

 二、钻孔速度参数调整：

   主轴转速确定 ：主轴转速（RPM）是影响钻孔质量和效率的关键参数之一。根据板材材质和孔径大小，通过公式计算或参考工艺手册确定初始转速，然后根据实际试验结果进行调整。一般来说，对于 FR - 4 材料，当孔径为 0.3 - 1.0mm 时，主轴转速可设置在 15000 - 30000RPM 范围内。较软材质可适当提高转速，而硬度高的材料则需降低转速，以避免钻头过度磨损和孔壁烧伤。

   进给速度优化 ：进给速度决定了钻头在单位时间内进入板材的深度。优化进给速度需综合考虑板材材质、孔径、钻头类型及主轴转速等因素。试验表明，当进给速度过快时，会导致孔壁粗糙度增加、钻头易折断；而进给速度过慢则会降低生产效率。对于六层板，进给速度可初步设置在 5 - 20mm/min 范围内，然后通过试钻和检测孔壁质量进行微调，直至达到最佳的表面光洁度和尺寸精度。

 三、钻孔深度与退刀控制：

   钻孔深度设定 ：准确设置钻孔深度对于保证孔的质量和避免过度加工至关重要。根据 PCB 的实际厚度和设计要求，考虑一定的加工余量，通常钻孔深度应比 PCB 厚度多 0.1 - 0.3mm。同时，使用高精度的测厚仪对每批次 PCB 板材进行厚度检测，确保钻孔深度的一致性。在钻孔过程中，定期检查钻孔深度，避免因板材厚度偏差或钻头磨损导致孔深不符合要求。

   退刀策略优化 ：合理的退刀操作可以有效减少孔口毛刺和钻头损坏风险。在钻孔程序中，设置适当的退刀高度和速度。当钻孔完成后，钻头应先以快速退刀至距离工件表面 1 - 2mm 处，然后以较慢的速度退刀至初始位置。这样可以避免钻头在孔口处因突然提拉而产生冲击力，导致孔口崩边或钻头疲劳断裂。此外，在编写钻孔程序时，合理安排退刀路线，减少空行程时间，提高生产效率。

 四、冷却与润滑系统配置：

   冷却液选择与供应 ：根据 PCB 板材材质和钻孔工艺要求，选择合适的冷却液。对于 FR - 4 材料，一般使用水溶性冷却液，其具有良好的冷却和润滑性能，能够有效降低钻孔过程中的温度，减少钻头磨损。确保冷却液的供应充足且均匀，在钻孔区域形成良好的冷却液膜。通常，冷却液的流量应根据钻孔速度和孔径大小进行调整，一般保持在 0.5 - 2L/min 范围内，以确保钻头和孔壁得到充分冷却。

   润滑方式优化 ：除了冷却液的使用，还可采用喷雾润滑或油气润滑等辅助润滑方式，进一步提高钻孔过程中的润滑效果。喷雾润滑通过将润滑剂以细小雾滴的形式喷洒在钻头和孔壁上，能够精准地为钻头提供润滑，减少钻头与孔壁之间的摩擦。油气润滑则是将微量润滑剂与压缩空气混合，形成油气混合流，均匀地覆盖在钻头表面，具有良好的润滑和散热效果。在实际应用中，可根据生产现场条件和工艺需求，选择合适的润滑方式，并与冷却液系统相结合，以达到最佳的冷却与润滑效果。

 五、钻孔过程监控与反馈调整：

   建立在线监测系统 ：安装钻孔过程在线监测设备，如力传感器、声发射传感器等，实时采集钻孔过程中的钻削力、声音信号等数据。通过分析这些数据的变化趋势，可及时发现钻孔过程中的异常情况，如钻头磨损、断屑堵塞、板材分层等。例如，当钻削力突然增大时，可能表示钻头磨损或孔内出现堵塞，此时系统应及时发出警报并调整钻孔参数或停机检查，避免因继续加工导致孔质量严重下降或钻头损坏。

   质量反馈与参数迭代 ：建立完善的钻孔质量反馈机制，定期对钻孔后的 PCB 进行抽样检测，包括孔径尺寸、孔壁粗糙度、孔位精度等指标。根据检测结果，分析钻孔工艺参数对质量的影响，及时调整钻孔速度、进给量、冷却液流量等参数。同时，利用统计过程控制（SPC）方法对钻孔过程进行监控和分析，通过绘制控制图等工具，识别钻孔过程中的波动和异常变化，不断优化工艺参数，实现钻孔质量的持续改进和稳定控制。
