PCB孔性能受材料影响的深度剖析

来源: 时间: 2025/05/23 09:09:00 阅读: 182

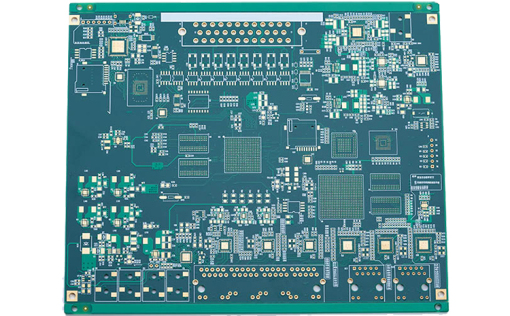

PCB(印刷电路板)孔的性能对整个电路板的稳定性和可靠性起着至关重要的作用。


 PCB孔的重要性



PCB孔是连接电路板各层线路的关键桥梁。它们不仅提供了电气连接,还在一定程度上影响着电路板的机械强度和耐久性。尤其是在多层板和高密度互连(HDI)板中,PCB孔的质量直接关系到信号传输的完整性和设备的长期可靠性。



 不同材料对PCB孔性能的具体影响



 铜



铜因其优异的导电性和相对较低的成本,成为 PCB 孔金属化的首选材料之一。其具有以下特点:



   高导电性 :信号传输高效,损耗低,这使它在高速信号传输电路中表现出色,确保信号完整性和传输速度,特别适合 5G 通信、高速计算机等对信号要求极高的应用场景。

   良好的延展性 :在 PCB 制造的热胀冷缩过程中,铜能有效应对机械应力,减少线路断裂风险,增强电路板的机械稳定性。



然而,铜的耐腐蚀性相对较差,容易氧化,这在潮湿、含盐雾等恶劣环境中可能会影响电气连接的可靠性。为解决这一问题,通常会在铜涂层表面增加一层防护层,如镍金或镍银涂层,以提高其耐腐蚀性。



 镍



镍在 PCB 孔金属化中具有独特的优势,主要表现在:



   出色的耐腐蚀性 :能抵抗潮湿、化学腐蚀等恶劣环境,这使它在工业控制设备、汽车电子等需要高可靠性的应用场景中备受青睐。在含盐雾的沿海地区或化工环境中,镍涂层能有效保护电路板。

   较高的硬度 :为 PCB 通孔提供了良好的机械支撑,增强了通孔的耐磨性和抗变形能力,这对于需要频繁插拔的接口和连接器尤为重要。



但镍的导电性略逊于铜,电阻率稍高,这在一定程度上会增加信号传输的能耗,对于超高速电路应用可能会带来一些限制。



 金



金在 PCB 孔金属化中是一种高端材料,其优势包括:



   极佳的导电性 :作为导电性能最好的金属之一,金能实现近乎无损耗的信号传输,特别适合射频电路和高端芯片封装,确保信号的完整性和稳定性。

   卓越的化学稳定性 :金几乎不会发生氧化和腐蚀,即使在长期使用中也能保持良好的电气连接性能,这使其在航空航天、军工等对可靠性要求极高的领域广泛应用。



不过,金的高价格限制了其应用范围,通常只在对性能有特殊要求且成本预算充足的关键部位使用。



 银



银的导电性能仅次于金,具有以下特点:



   良好的导电性 :能满足高导电性需求的 PCB 应用场景,使信号传输更加高效,适用于一些中高端消费电子产品。

   抗氧化性能较好 :在一般环境下不易被氧化,能在较长时间内维持稳定的电气连接。



然而,银存在易发生硫化变色的问题,在含硫化物的环境中可能会逐渐变黑,尽管这在一定程度上不影响导电性,但从外观和长期可靠性角度来看,仍是一种潜在缺陷。




 选择材料时的综合考量因素

   电气性能需求 :对于传输高速、高频信号的 PCB,如 5G 通信天线板、高速信号处理板等,应优先考虑导电性能优异的材料,如金或铜。

   环境因素影响 :若 PCB 应用于恶劣环境,如沿海地区户外电子设备或工业厂房内的腐蚀性气体环境,应选择耐腐蚀性能强的材料,如镍或金。

   机械性能要求 :在需要频繁插拔、振动或机械应力较大的应用场景,如电子设备的扩展接口 PCB、汽车发动机舱内的电子控制单元等,应选择硬度高、耐磨性好的材料,如镍。



环保政策的日益严格将推动无铅、无卤等环保型金属化材料的广泛应用。此外,智能制造技术的兴起将优化 PCB 孔金属化工艺与材料应用,通过精准的材料性能检测与工艺参数控制,实现材料性能的最优化匹配与高效利用。
