PCB孔填充材料特性全解析

孔填充材料不仅影响电气连接的质量，还与机械强度、耐热性以及抗潮湿等因素密切相关。本文将深入探讨PCB孔填充材料的特性，为工程师和技术人员提供有价值的参考。

 PCB孔填充材料的重要性

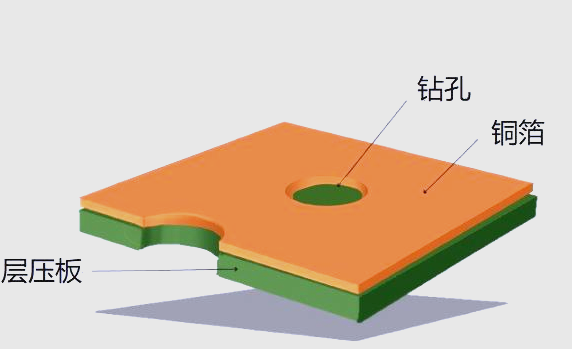

PCB孔填充材料主要用于填充通孔或盲埋孔，其作用包括提供可靠的电气连接、增强机械强度、防止湿气和化学物质侵入以及减少应力集中等。

 常见PCB孔填充材料的特性

 导电胶

   高导电性 ：导电胶中含金属颗粒，能实现良好的电气连接，降低接触电阻，适用于高密度互连（HDI）电路和微小间距连接器的填充，确保信号传输效率。

   粘结力强 ：对多种材料都有良好的粘附能力，能将导体与基材紧密连接，形成稳定的电气和机械连接，适用于不同材料组合的复杂电路板。

   固化温度低 ：通常在100-150℃下固化，适合热敏元件和材料，减少热应力对电路板的影响，提高生产效率和元件可靠性。

   各向异性导电胶（ACF） ：在厚度方向具有导电性，而平面方向绝缘，能选择性地连接特定区域，避免短路风险，广泛应用于液晶显示器（LCD）和触摸屏等需要精细连接的电子设备中。

但导电胶存在固化后较脆、易吸湿导致性能下降的问题，且价格相对较高，这在一定程度上限制了其大规模应用。

 热熔胶

   快速固化 ：热熔胶在加热时熔化，冷却后迅速固化，固化速度比导电胶快，能缩短生产周期，提高生产效率，适合大规模自动化生产。

   良好的绝缘性能 ：具备优良的电气绝缘性能，能有效防止漏电和短路，确保电路的稳定性，适用于需要绝缘隔离的区域。

   柔韧性好 ：固化后仍保持一定的柔韧性，能吸收热膨胀和机械应力，减少因应力集中导致的孔壁破裂和连接失效，延长电路板的使用寿命。

   低成本 ：价格相对较低，且加工设备简单，降低了生产成本，尤其适合对成本敏感的大规模电子产品制造。

然而，热熔胶的耐温性一般，长期在高温环境下使用可能会影响其性能和粘结强度，限制了其在高温环境中的应用。

 灌封胶

   高流动性 ：具有良好的流动性，能充分填充复杂形状和微小间隙的孔，确保填充的完整性和均匀性，形成均匀的填充层，防止气泡产生，提高填充质量。

   优异的耐环境性能 ：对湿气、化学物质和紫外线等环境因素具有很强的抵抗力，能有效保护电路板免受侵蚀，适用于恶劣环境下的电子设备，如户外、工业和汽车电子领域。

   可固化成不同硬度 ：根据需求调整配方，固化后可呈现从柔软到坚硬的不同硬度，满足不同应用场景的机械性能要求，如柔软的灌封胶用于需要缓冲和减震的场合，坚硬的灌封胶用于需要结构支撑的区域。

   良好的电气性能 ：具备稳定的绝缘性能和低介电常数，确保信号传输的准确性，适用于高频、高压等特殊电路环境。

但灌封胶的固化时间相对较长，且固化过程中可能产生收缩，需要精确控制配方和工艺参数以减少收缩对填充效果的影响，这可能增加了生产工艺的复杂性和成本。

 如何选择合适的PCB孔填充材料

 依据电气性能需求

对于高导电性要求的连接，如高速信号传输线路和微小间距连接器，导电胶是首选材料，能确保信号的高效传输和稳定性。在需要绝缘隔离的区域，热熔胶和灌封胶则能提供良好的绝缘性能，防止电气干扰和短路。

 考虑环境因素影响

若电路板将应用于高温、潮湿或化学腐蚀性环境，应优先选择耐环境性能优异的材料。灌封胶因其出色的耐湿气和耐化学腐蚀性，能有效保护电路板；热熔胶也具备一定的耐环境性能，但其耐温性相对有限。

 综合机械性能考量

在需要吸收机械应力和热膨胀的场合，如多层板的层间连接和大型元件的固定，热熔胶和灌封胶的柔韧性使其成为合适的选择。它们能有效缓解应力集中，减少孔壁破裂的风险。

 权衡成本与性能

对于对成本敏感的大规模生产项目，热熔胶因其低成本和高生产效率是理想的选择。而在对性能要求较高的特殊应用中，如高导电性和耐环境性需求，导电胶和灌封胶则更具优势，尽管成本可能较高。

 PCB孔填充材料选择的未来趋势与展望

随着电子技术的不断进步，对PCB孔填充材料的要求也在不断提高。未来，材料研发将更加注重高性能、多功能和环保特性。例如，开发兼具高导电性、高耐热性和低吸湿性的新型导电胶，以及具有更快固化速度和更优异耐环境性能的灌封胶。

同时，环保法规的日益严格将推动绿色PCB孔填充材料的发展。无铅、无卤等环保型材料将成为主流，减少对环境的污染和对健康的危害，符合可持续发展的要求。

此外，智能制造技术的深入应用将优化材料的加工工艺和质量控制。通过精确的材料特性检测、先进的加工设备以及智能化的生产流程管理，能够提高材料利用率，降低生产成本，确保孔填充的质量和一致性。
