专业指南：如何挑选合适的PCB 孔表面处理材料

精心挑选孔表面处理材料堪称关键决策，它对 PCB 的性能、寿命以及可靠性有着举足轻重的影响。孔表面处理材料主要作用是保障孔壁的电气连接稳定性、提升机械强度、增强抗氧化与耐腐蚀能力，同时兼顾后续组装的兼容性。

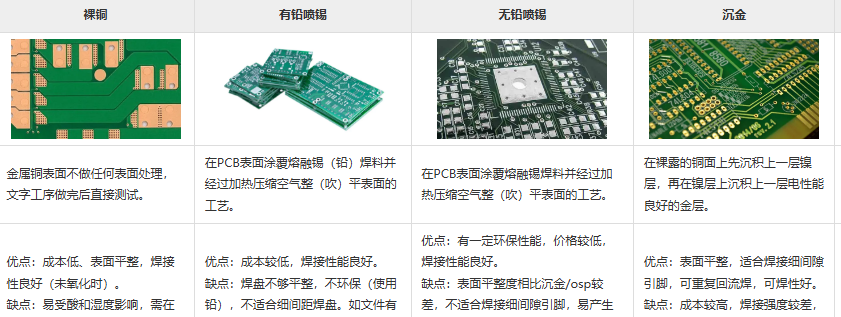

 常见 PCB 孔表面处理材料全解析

 热风整平（HASL）

   出色的 solderability ：热风整平工艺利用热空气将焊料吹平，形成均匀的焊料涂层，焊接时能快速润湿，降低焊接缺陷率，提高焊接效率，适用于大批量生产及对成本较为敏感的项目。

   成本效益高 ：工艺成熟，设备与材料成本较低，可快速完成大面积表面处理，减少单位处理成本，在中低端电子产品中应用广泛。

   良好机械性能 ：焊料涂层能增强孔壁机械强度，抵抗插拔力与机械冲击，确保元件插装时孔壁不损坏，延长 PCB 使用寿命。

但热风整平存在一些局限性。其热应力可能使 PCB 表面轻微变形，影响精密元件定位与安装精度 。且焊料含有铅成分，不符合 RoHS 指令的无铅要求，限制了其在环保要求严格的产品中的应用。

 化学镀镍浸金（ENIG）

   卓越的表面平整度 ：化学镀镍提供均匀的镍层，浸金后形成光滑金层，表面平整无缺陷，适合细间距元件焊接，可提高元件安装密度与组装精度，满足微型化电子产品需求。

   抗氧化与耐腐蚀性强 ：金层化学性质稳定，抗氧化、耐腐蚀，在恶劣环境下能长期保护孔壁电气性能，延长 PCB 寿命，适用于高可靠性要求的航空航天、军工等领域。

   优秀的焊接性能 ：金层具有良好的 solderability，焊接时能形成高质量焊点，减少虚焊、漏焊等问题，提升组装良品率，特别适用于表面贴装技术（SMT）。

然而，化学镀镍浸金工艺复杂，涉及多种化学药剂与严格工艺控制，成本较高，且生产周期较长，可能不适用于对成本和交期敏感的项目 。此外，金层厚度难以精确控制，过厚会增加成本，过薄则影响性能。

 浸银（ImAg）

   良好的导电性 ：银具有优异的导电性能，能有效降低接触电阻，保障信号传输的高速与稳定，适用于对信号完整性要求高的高速电路与射频电路。

   环保特性 ：不含铅等有害物质，符合 RoHS 指令，是一种环保型表面处理材料，能满足环保法规要求，拓展产品市场范围。

   一定抗氧化能力 ：银层在一般环境下抗氧化性能较好，能在一定程度上抵抗氧化，维持孔壁电气性能，减少维护成本。

浸银存在局限性。银层长期暴露在潮湿含硫环境中易硫化变色，虽不影响导电性，但会腐蚀外观与可靠性，限制其在恶劣环境中的应用范围 。且银价格波动较大，成本控制难度较高。

 有机可焊性保护剂（OSP）

   环保优势显著 ：OSP 不含重金属与卤素等有害物质，完全符合环保标准，是绿色制造的首选表面处理材料，有助于企业履行社会责任与提升品牌形象。

   加工便捷高效 ：采用涂覆工艺，操作简便，设备要求低，可快速完成表面处理，缩短生产周期，适用于对生产效率要求高的企业。

   良好热稳定性 ：在常规焊接温度下性能稳定，不会分解或变质，能承受多次回流焊与波峰焊热冲击，确保孔壁性能稳定，保证生产过程顺利进行。

但 OSP 耐热性相对有限，长时间高温 exposure 可能导致性能下降。其耐摩擦性较差，后续加工与搬运中易损伤，影响表面质量与可焊性，需谨慎操作。

 化学镀钯浸金（ENEPAG）

   优秀的耐腐蚀与抗氧化性能 ：化学镀钯形成致密钯层，浸金后金层进一步增强防护能力，使孔壁在恶劣环境下保持稳定，延长 PCB 使用寿命，适用于高可靠性要求的汽车电子、工业自动化等领域。

   良好焊接兼容性 ：与多种焊接工艺兼容，能适应不同焊料与焊接参数，确保高质量焊接连接，提高生产灵活性与效率。

   避免镍污染风险 ：不含镍成分，彻底消除镍扩散导致的焊接不良风险，提高产品一致性与可靠性，减少售后质量问题。

化学镀钯浸金成本较高，因钯金价格昂贵，使处理费用上升，可能不适用于成本敏感型产品 。且工艺控制要求严格，对生产环境与人员技术要求高，增加了生产管理难度。

 PCB 孔表面处理材料选择策略

 明确应用需求

不同应用场景对 PCB 孔表面处理材料的要求差异很大。例如，在航空航天领域，对可靠性和耐腐蚀性要求极高，化学镀镍浸金（ENIG）和化学镀钯浸金（ENEPAG）是理想的选择，因为它们能提供长期稳定的电气连接和强大的环境抵抗力。而在消费电子领域，如智能手机和平板电脑，追求轻薄化和高性能，浸银（ImAg）和有机可焊性保护剂（OSP）则更受青睐，它们能满足无铅焊接要求并提供良好的焊接性能。

 考虑成本因素

成本是选择 PCB 孔表面处理材料时不可忽视的重要因素。热风整平（HASL）以其相对较低的成本和成熟的工艺成为许多低成本产品的首选。然而，对于高端电子产品，虽然化学镀镍浸金（ENIG）和化学镀钯浸金（ENEPAG）的成本较高，但它们所提供的高性能和高可靠性能够满足产品的特殊需求，并在产品的整个生命周期内提供更好的价值。

 评估工艺兼容性

选择的表面处理材料需要与 PCB 制造工艺和后续组装工艺相兼容。如果表面处理材料与制造工艺不匹配，可能导致生产效率低下、产品质量不稳定等问题。例如，有机可焊性保护剂（OSP）虽然具有良好的环保特性和加工便捷性，但其耐热性和耐摩擦性相对较差，需要在生产过程中特别注意操作方式，以避免对 OSP 涂层造成损伤。

 遵循环保标准

随着环保意识的增强和环保法规的日益严格，选择符合环保要求的 PCB 孔表面处理材料是企业可持续发展的必然要求。无铅、无卤等环保型材料逐渐成为主流，如浸银（ImAg）和有机可焊性保护剂（OSP），它们不含铅等有害物质，符合 RoHS 指令，有助于企业减少环境污染和提高产品的市场竞争力。

 PCB 孔表面处理材料选择的未来展望

未来，随着电子技术的不断发展和环保要求的提高，PCB 孔表面处理材料将朝着高性能、多功能、环保和低成本的方向发展。例如，研发新型复合表面处理材料，结合多种材料的优点，实现更好的综合性能。同时，智能制造技术的应用将优化表面处理工艺，提高生产效率和材料利用率，降低生产成本，确保 PCB 孔表面处理的质量和一致性。
