PCB钻孔材料选择指南

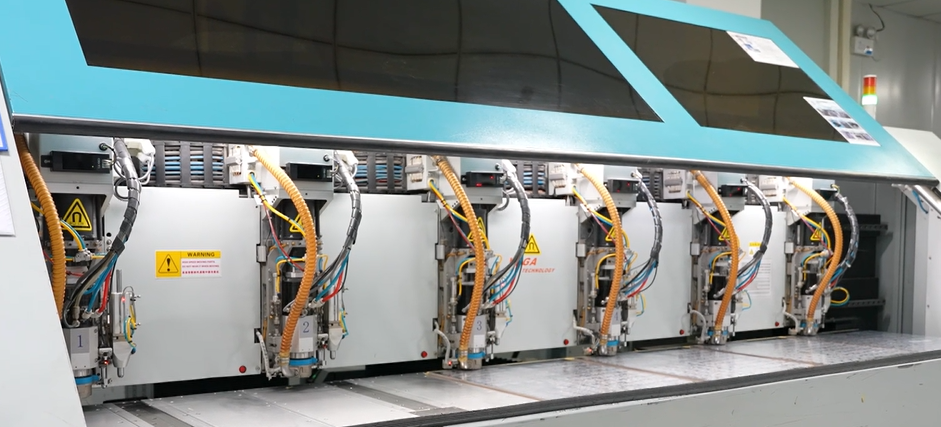

选择合适的钻孔材料对于确保钻孔质量、提高生产效率和降低生产成本至关重要。本文将深入探讨如何选择PCB钻孔材料，为工程师和技术人员提供有价值的参考。

 一、PCB钻孔材料的主要类型

 1. 钨钢钻头

钨钢钻头是 PCB 钻孔中最常用的工具，其主要成分是碳化钨和钴。碳化钨具有极高的硬度，能够有效切割各种 PCB 基材，而钴则作为粘结剂，提高钻头的韧性和耐磨性。

   高硬度与耐磨性 ：钨钢钻头的硬度仅次于金刚石，能够在高速钻孔过程中保持良好的切削性能，减少钻头的磨损。在加工 FR-4、环氧玻璃布层压板等常见 PCB 材料时，钨钢钻头能够长时间保持锋利，确保钻孔的精度和质量。

   良好的韧性 ：钴的加入使钨钢钻头具备一定的韧性，能够在一定程度上抵抗冲击力，减少钻头在钻孔过程中的断裂风险。特别是在加工多层板或高厚度板时，良好的韧性能够保证钻头的稳定性和耐用性。

   适用范围广泛 ：钨钢钻头适用于各种常见的 PCB 材料，包括 FR-4、环氧玻璃布层压板、酚醛树脂板等。其能够满足不同孔径和钻孔深度的要求，是 PCB 制造企业的首选钻孔工具。

 2. 金刚石钻头

金刚石钻头以其极高的硬度和耐磨性在特定的 PCB 钻孔应用中表现出色。

   极高硬度与耐磨性 ：天然金刚石的硬度最高，人造聚晶金刚石（PCD）钻头也具有接近的硬度。这种特性使金刚石钻头在加工高硬度材料时表现出色，如加工陶瓷基板、金属基板（如铝基板、铜基板）等。这些材料的硬度较高，使用传统的钨钢钻头容易导致钻头磨损过快，而金刚石钻头则能够有效延长使用寿命。

   良好的热稳定性 ：金刚石钻头在高温环境下仍能保持良好的性能，不会因温度升高而发生显著的性能变化。在高速钻孔过程中，由于摩擦产生的热量会使钻头温度升高，而金刚石钻头能够适应这种高温环境，确保钻孔质量的稳定性。

   高精度钻孔 ：金刚石钻头可以实现高精度的钻孔，孔壁光滑，尺寸精度高。这在一些对钻孔精度要求极高的应用中非常重要，如 HDI（高密度互连）电路板的制造。HDI 电路板需要微小而精确的钻孔，金刚石钻头能够满足这种高精度加工的需求。

 3. 涂层钻头

涂层钻头是在钨钢钻头的基础上，通过在钻头表面添加特殊涂层来提高其性能。

   提高耐磨性 ：常见的涂层材料包括 TiN（氮化钛）、TiAlN（铝钛氮化物）等。这些涂层能够显著提高钻头的表面硬度和耐磨性，减少钻头在钻孔过程中的磨损。例如，TiAlN 涂层的硬度可以达到 3000 - 3500HV，比未涂层钻头的硬度提高了约 30% - 50%，从而延长钻头的使用寿命。

   降低摩擦系数 ：涂层可以降低钻头与被加工材料之间的摩擦系数，减少钻孔过程中的摩擦热。这有助于提高钻孔速度和效率，同时减少因摩擦热导致的材料变形和钻头磨损。例如，使用 TiN 涂层钻头在加工 FR-4 板时，钻孔速度可以提高约 15% - 20%，生产效率得到显著提升。

   增强抗腐蚀性 ：某些涂层还具有良好的抗腐蚀性能，能够防止钻头在潮湿或化学腐蚀性环境中受到腐蚀。这对于一些在特殊环境下加工 PCB 的企业来说非常重要，可以提高钻头的稳定性和可靠性。

 4. 陶瓷钻头

   高硬度与耐磨损 ：陶瓷钻头主要由氧化铝、氮化硅等陶瓷材料制成，具有极高的硬度和良好的耐磨损性能。其硬度仅次于金刚石，能够在加工一些高硬度的 PCB 材料时保持较长的使用寿命，如加工一些特殊的复合材料或高硬度的环氧树脂板。

   良好的化学稳定性 ：陶瓷材料具有良好的化学稳定性，不会与大多数化学物质发生反应。在加工一些具有化学腐蚀性的材料时，陶瓷钻头能够保持性能稳定，不受化学腐蚀的影响。例如，在加工含有某些活性添加剂的特殊 PCB 材料时，陶瓷钻头不会因化学腐蚀而损坏，确保钻孔质量。

   适合高速加工 ：陶瓷钻头能够承受较高的切削速度，适合高速钻孔加工。其在高速旋转时仍能保持良好的切削性能，不会因离心力的作用而发生显著的变形或损坏。这使得陶瓷钻头在需要高效率加工的场合中具有一定的优势。

 二、如何根据实际需求选择 PCB 钻孔材料

 （一）材料硬度匹配

   高硬度材料选择 ：对于高硬度的 PCB 材料，如陶瓷基板、金属基板等，应优先选择金刚石钻头或陶瓷钻头。金刚石钻头的极高硬度能够有效切割这些材料，并且具有较长的使用寿命；陶瓷钻头则以其高硬度和良好的化学稳定性在加工这类材料时表现出色。

   中等硬度材料选择 ：对于常见的中等硬度 PCB 材料，如 FR-4、环氧玻璃布层压板等，钨钢钻头是首选。这些材料的硬度适中，钨钢钻头能够满足其加工要求，并且具有良好的性价比。涂层钻头也可以作为一种选择，其在提高耐磨性和降低摩擦系数方面具有优势，能够进一步提高加工效率和钻头寿命。

   低硬度材料选择 ：对于一些低硬度的 PCB 材料，如某些柔性电路板材料，钨钢钻头同样适用。但由于这些材料较软，钻孔时应适当降低钻头的进给速度和压力，以避免材料过度变形或钻头损坏。

 （二）加工精度要求

   高精度需求 ：在对钻孔精度要求极高的应用中，如 HDI 电路板制造，金刚石钻头是理想的选择。其能够实现微小而精确的钻孔，孔壁光滑，尺寸精度高。同时，涂层钻头也可以通过优化涂层工艺和钻头几何形状来提高钻孔精度，满足一定的高精度加工需求。

   一般精度需求 ：对于一般的加工精度要求，钨钢钻头能够满足需求，并且具有广泛的应用范围和较低的成本。通过合理的钻孔工艺参数设置，如控制钻头转速、进给速度和冷却条件等，可以提高钻孔精度，确保孔的尺寸和位置精度符合要求。

 （三）生产效率考量

   大批量生产 ：在大批量生产中，应优先选择具有高耐用性和高效率的钻头。钨钢钻头由于其良好的综合性能和较低的成本，适用于大批量加工。同时，涂层钻头可以通过提高钻孔速度和减少钻头更换频率来提高生产效率。例如，在加工 FR-4 板的通孔时，使用涂层钻头可以适当提高钻孔速度，从而在单位时间内加工更多的电路板。

   小批量生产 ：对于小批量生产或样品制作，可以更具灵活性地选择钻头类型。如果对精度和表面质量要求较高，金刚石钻头或陶瓷钻头可以满足需求；如果对成本较为敏感，钨钢钻头则是经济实惠的选择。根据具体的生产任务和要求，合理选择钻头类型，以实现生产效率和成本的平衡。

 （四）成本因素分析

   初始成本与使用寿命 ：钨钢钻头的初始成本相对较低，适合预算有限的项目或企业。虽然其使用寿命可能短于金刚石钻头，但在加工常见材料时，其性价比极高。金刚石钻头和陶瓷钻头的初始成本较高，尤其是金刚石钻头，但由于其长使用寿命和高加工精度，对于高硬度材料或高精度要求的加工，从长期成本效益来看，可能是更经济的选择。

   维护与更换成本 ：钨钢钻头在使用过程中磨损较快，需要频繁更换，这增加了维护成本和生产中断时间。而金刚石钻头和陶瓷钻头由于其优异的耐磨性，更换频率较低，减少了维护工作量和成本。涂层钻头可以在一定程度上延长钨钢钻头的使用寿命，降低更换成本，具有较好的性价比。

 （五）加工材料特性

   脆性材料加工 ：对于脆性材料，如陶瓷基板，选择金刚石钻头或陶瓷钻头较为合适。这些钻头的高硬度能够有效切割脆性材料，并且能够在加工过程中减少材料的崩裂和破损。在加工脆性材料时，应适当降低钻头的进给速度和冲击力，以避免材料因受到过大应力而破裂。

   韧性材料加工 ：对于韧性较大的材料，如某些特殊的复合材料，钨钢钻头和涂层钻头是较好的选择。钨钢钻头的韧性能够适应韧性材料的加工要求，减少钻头在钻孔过程中的断裂风险。涂层钻头则通过降低摩擦系数和提高耐磨性，进一步提高加工效率和质量。

 （六）钻孔直径与深度

   小直径钻孔 ：在进行小直径钻孔时，如直径小于 0.5mm 的微孔加工，金刚石钻头具有明显的优势。其能够实现高精度的小直径钻孔，并且具有较长的使用寿命。同时，微型钨钢钻头也可以用于小直径钻孔，但由于其强度较低，在加工过程中容易折断，需要更加谨慎地操作和控制加工参数。

   大直径钻孔 ：对于大直径钻孔，钨钢钻头是常用的选择。其具有较高的强度和刚性，能够在大直径钻孔过程中保持稳定，减少钻头的振动和偏移。同时，涂层钻头可以提高大直径钻孔的效率和表面质量，减少钻头磨损。

 （七）环境因素与特殊要求

   环保要求 ：在某些对环保要求较高的生产环境中，应选择无污染的钻头材料。例如，一些陶瓷钻头不含重金属等有害物质，符合环保标准，适用于绿色制造企业。

   特殊加工条件 ：在一些特殊的加工条件下，如高温、高湿度或化学腐蚀性环境，应选择具有相应耐受性的钻头材料。例如，在加工具有化学腐蚀性的材料时，应选择具有抗腐蚀性能的钻头，如陶瓷钻头或某些特殊涂层钻头，以确保钻头的性能和寿命。

 三、钻孔材料选择的未来趋势与展望

  1. 高性能复合材料研发 ：未来，随着电子设备对 PCB 性能要求的不断提高，研发高性能的复合钻头材料将成为趋势。例如，将金刚石颗粒与钨钢基体结合，形成复合钻头，兼具高硬度、高耐磨性和良好的韧性，能够在更广泛的材料加工中发挥优势。

  2. 智能化钻孔工具 ：结合智能制造技术，开发智能化钻孔工具，能够实时监测钻头的磨损情况、钻孔质量等参数，并自动调整钻孔工艺参数，提高生产效率和产品质量。

  3. 环保型钻孔材料 ：在环保法规日益严格的背景下，环保型钻孔材料将成为主流。研发和使用无污染、可回收的钻头材料，减少对环境的影响，符合可持续发展的要求。
