PCB 孔制造：新材料驱动的新变革

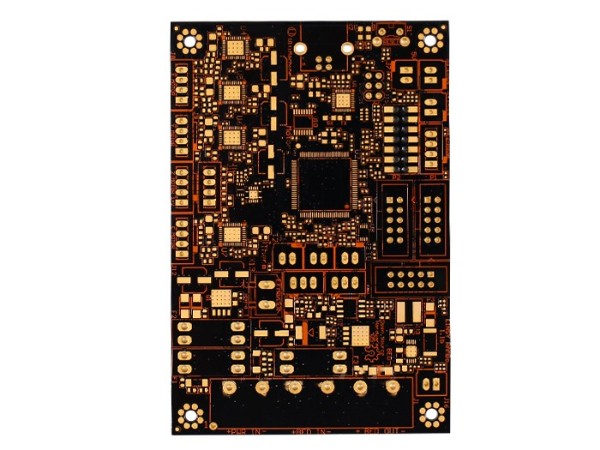

PCB 作为电子产品的关键基础元件，其制造技术不断革新，而新材料的应用成为推动 PCB 孔制造技术进步的关键力量，它们不仅提升了 PCB 的性能和可靠性，还为满足日益复杂的电子设备需求提供了可能。

 金属涂层材料的优化

   铜及其合金 ：铜因其优异的导电性能和相对较低的成本，仍然是 PCB 孔金属化的主要材料之一。不过，纯铜的抗腐蚀性和机械强度存在一定局限性。于是，铜合金应运而生，通过在铜中添加少量其他金属元素，如锡、锌等，可在提升导电性的同时增强抗腐蚀与机械性能，有望在未来的 PCB 制造中广泛推广应用。

   镍 ：具有良好的抗腐蚀性能和较高硬度，能为 PCB 通孔提供较好的机械支撑和耐磨性，在工业控制设备、汽车电子控制系统等对机械可靠性要求高的产品中应用广泛。尽管镍的导电性稍差，但其在恶劣环境下的稳定性使其成为不可或缺的金属涂层材料之一。

   金 ：能提供极致的低电阻信号通道，在 5G 通信天线板、高速信号处理板等传输高速、高频信号的 PCB 中是理想的金属化材料，同时在军工、海洋电子设备等极端环境下也能保持化学稳定性，但因成本较高，通常只用于对信号传输效率要求极高或环境适应性要求极严苛的特定场合。

 新型基材与填孔材料的探索

   高性能覆铜板 ：如 FR-4 高 Tg 材料，具备卓越的耐热性与尺寸稳定性，在高温环境下进行埋孔制造时，能有效确保孔壁的稳定性和完整性，为后续的金属化过程提供良好的基础，广泛应用于高密度互连板等领域。

   树脂基填孔材料 ：包括阻焊油墨、专用树脂等，可用于盘中孔的填孔处理。通过真空加压灌孔避免气泡，填充后的孔经烘烤固化和研磨平整后，能保证后续镀铜后的焊盘平坦度，满足器件焊接的要求。其中，一些新型的紫外光固化树脂等材料，固化速度快、性能可调控，能进一步提高生产效率和填孔质量。

   导电铜浆 ：作为填孔材料之一，导电铜浆具有良好的导电性和导热性，能够有效提升孔的电气性能和散热能力，在一些对散热要求较高的 PCB 应用中逐渐受到关注，如大功率 LED 照明、新能源汽车电子等领域。

 复合镀层材料的应用

铜 - 石墨烯复合镀层材料的研发为 PCB 孔制造带来了新的突破。石墨烯的加入可使导电性提升 40%，大大增强了孔的导电性能和散热性能，同时石墨烯的高强度和高硬度特性也能提高孔的机械可靠性，有望在高频高速、高功率密度的电子设备中得到广泛应用。

 环保型材料的发展

随着环保意识的增强，无铅、无卤等环保型金属化材料逐渐成为主流。例如，无铅喷锡工艺替代传统的含铅喷锡工艺，减少了铅对环境的污染；低毒性蚀刻液的应用也在逐步普及，降低了生产过程中的环境污染风险，推动整个 PCB 行业朝着更环保、可持续的方向发展。

 激光加工材料的适配

在激光钻孔技术中，对于不同的基板材料，需选用适配的激光设备。如 FR-4、CEM-3 等常规基板适配 CO?激光设备；而 FPC、陶瓷、高频板等则优先考虑 UV 或超快激光设备，以确保无热损伤，实现高精度的微孔加工，满足电子设备小型化、高性能化的需求。
