PCB孔可靠性测试标准：全方位评估与实践指南

为确保 PCB 孔的质量，一系列严格且标准化的测试方法应运而生。本文将深入探讨 PCB 孔可靠性测试的多种标准与方法，为相关工程技术人员提供全面的参考。

 一、PCB 孔可靠性测试的重要性

PCB 孔主要承担着电气连接与机械支撑的双重作用，其可靠性对于维持电路板稳定运行具有重要意义。若 PCB 孔在电气性能、物理结构或化学稳定性等方面存在缺陷，可能会导致信号传输中断、连接松动，甚至整个电路板失效等问题。因此，通过科学合理的测试手段来评估 PCB 孔的可靠性，能够在生产过程中及时发现潜在问题，提高产品的一致性和稳定性，降低售后风险，延长电路板的使用寿命。

 二、常见的 PCB 孔可靠性测试标准与方法

 （一）环境应力测试

   温度循环测试 ：模拟 PCB 在实际使用中可能遇到的温度变化情况，将其置于高低温循环试验箱中，按照设定的温度曲线进行多次循环，通常温度范围从 -40℃到 +125℃。依据 IPC-9592《表面贴装技术组装的可靠性测试方法》标准，观察 PCB 在温度循环过程中的电气性能变化以及是否出现物理损伤，如焊点不应出现开裂、脱落等现象，电气性能需保持在规定范围内。

   湿度测试 ：将 PCB 放置在湿度试验箱中，在一定的湿度（如 95%RH）和温度（如 40℃）条件下持续一定时间（如 96 小时），测试其在高湿度环境下的可靠性。IPC-6012 标准规定，测试后 PCB 的绝缘电阻应满足相应要求，且表面不应有明显腐蚀迹象。

   热冲击测试 ：将 PCB 置于高温和低温之间进行循环热冲击，使其经历快速的温度变化，从而产生热应力。例如，在 260℃的热风循环炉中保持一定时间（通常为 10 - 30 秒），然后取出观察孔金属化层是否有起皮、脱落等现象。良好的孔金属化层应能承受多次热冲击而不出现问题。

 （二）机械性能测试

   拉力测试 ：使用拉力测试仪对 PCB 孔进行拉力测试，测量孔的抗拉强度。对于通孔，一般要求其抗拉强度达到一定标准，如大于 10N。

   插拔测试 ：模拟实际使用中的插拔操作，检查孔的金属化层是否受损，以确保孔的机械稳定性。

   剥离强度测试 ：测试 PCB 上铜箔与基板之间的结合强度。通过专业剥离设备将铜箔从基板上剥离，测量所需剥离力。IPC-6012 标准规定不同类型 PCB 的剥离强度最小值，一般要求每毫米宽度上的剥离力不低于一定数值，如 1.0N/mm。

 （三）电气性能测试

   导通电阻测试 ：使用万用表测量 PCB 孔的导通电阻，正常情况下该电阻应很小，通常在几十毫欧到几欧姆之间。若电阻值过大或无穷大，表明孔金属化存在断路或接触不良问题。

   绝缘电阻测试 ：借助绝缘电阻测试仪测量孔与周围线路之间的绝缘电阻，以评估孔的绝缘性能。一般要求绝缘电阻大于 10?Ω 以上，确保孔的电气隔离性能良好。

   耐电压测试 ：通过在 PCB 孔上施加一定的高电压，检测其在正常工作电压和可能的过压条件下能否保持稳定的电气性能和绝缘性能，防止出现击穿或电气故障。

 （四）化学稳定性测试

将 PCB 板浸泡在特定的化学溶液中，如盐水溶液或酸性溶液，模拟实际使用中的腐蚀性环境。经过一段时间后（通常为 24 - 72 小时），取出观察孔金属化层是否出现腐蚀、变色等现象，以此评估孔的化学稳定性。

 （五）显微镜观察与 X 射线检测

   显微镜观察 ：借助高分辨率的扫描电子显微镜（SEM）观察 PCB 孔内部的微观结构，能够发现微小缺陷，如孔壁金属化层的孔洞、裂纹等。同时结合能量色散 X 射线光谱（EDS）分析，确定孔内污染物的元素组成，深入了解孔的质量状况。

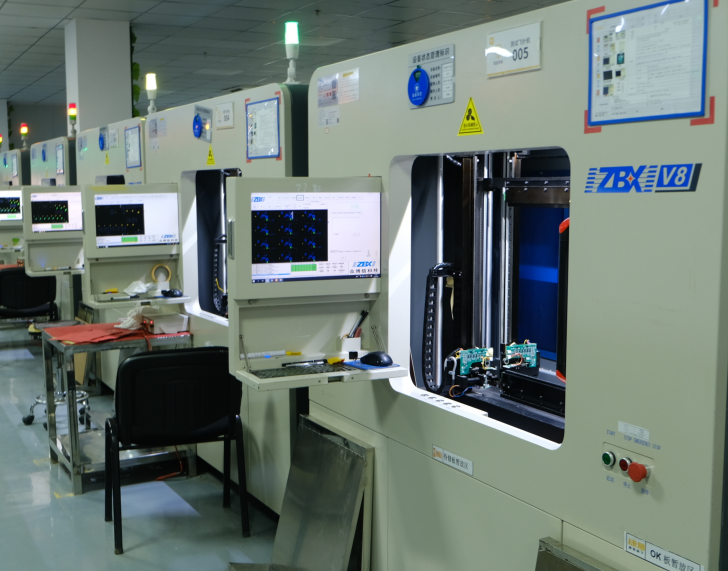

   X 射线检测 ：采用 X 射线无损检测设备，可穿透 PCB 板，清晰观察到孔内金属化层的填充情况、是否存在空洞或裂纹等缺陷，适用于高密度和多层 PCB 的检测，能快速、准确地检测孔的内部质量。

 （六）长期可靠性测试

在实际使用条件下，对 PCB 板进行长期通电老化测试，观察其长时间工作过程中的性能变化，重点关注孔的导通性、绝缘性能等指标是否保持稳定。一般老化测试时间可设定为 1000 - 2000 小时，以评估 PCB 孔在实际使用中的长期可靠性。

 三、PCB 孔可靠性测试标准的依据与应用

 （一）国际标准与行业规范

   IPC 标准 ：IPC 标准是电子制造行业内广泛认可和应用的标准体系，如 IPC-6012、IPC-9592 等标准对 PCB 孔的可靠性测试方法、测试条件以及合格判定准则等都进行了详细规定。这些标准为 PCB 制造商提供了统一的测试规范，确保了测试结果的准确性和可比性，有助于提高整个行业的产品质量和可靠性水平。

   IEC 标准 ：国际电工委员会（IEC）制定的 IEC 60793 - 1 - 1 - 100501 - 28B 电路板离子分析离子色谱法等标准，规定了离子污染度等特定项目的测试方法和要求，为 PCB 孔的可靠性评估提供了科学依据，保障了 PCB 在各种电气设备中的安全可靠应用。

 （二）企业内部标准与特殊应用要求

   企业内部标准 ：除了遵循国际标准和行业规范外，一些大型电子制造企业和高端电子产品制造商还会根据自身产品的特点和质量要求，制定更为严格的企业内部标准。这些内部标准可能在测试项目、测试参数、合格判定等方面提出了更高的要求，以进一步确保其产品的可靠性和市场竞争力。例如，某些企业会增加特殊的测试项目或对测试条件进行更细致的调整，以满足其特定产品在高可靠性、高稳定性等方面的苛刻要求。

   特殊应用领域要求 ：在一些特殊应用领域，如航空航天、军事、汽车电子等，对 PCB 孔的可靠性有着极高的要求。这些领域的相关标准和规范会针对特定的环境条件和使用要求，对 PCB 孔的可靠性测试进行特别规定。例如，汽车电子领域的 PCB 需要满足 AEC-Q200 等标准，以确保其在汽车复杂的运行环境和工况下能够长期稳定可靠地工作；军事领域的 PCB 则需要符合 GJB 等相关军用标准，经过严格的环境试验和可靠性测试，以适应各种极端恶劣的环境条件和高强度的工作状态。
