PCB孔环境适应性测试:方法、标准与实践

来源: 时间: 2025/05/23 10:36:00 阅读: 219

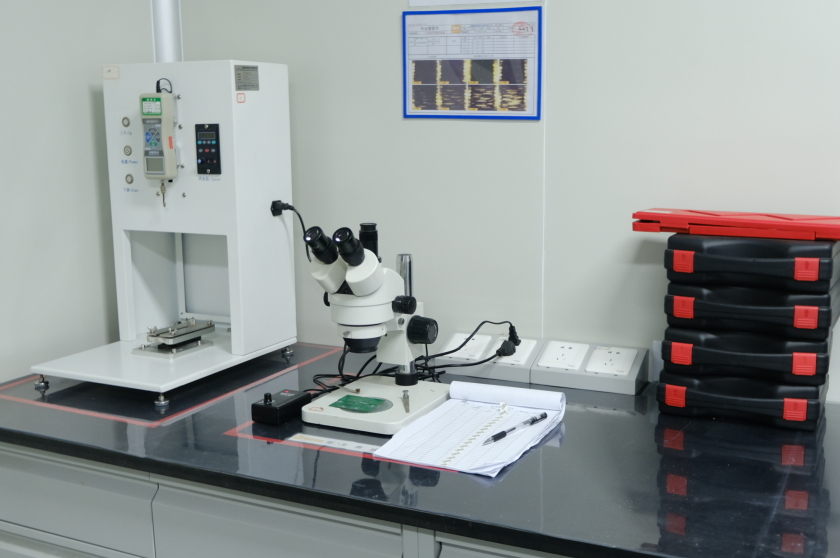

对 PCB 孔进行环境适应性测试是确保其可靠性和稳定性的重要环节。本文将系统介绍 PCB 孔环境适应性测试的关键方法与标准,助力相关专业人士确保 PCB 孔在各种环境下的优良表现。


 一、PCB 孔环境适应性测试的必要性



PCB 孔作为电路连接的关键结构,其性能受环境因素影响显著。温湿度变化可能导致孔金属化层膨胀或收缩,进而引发断裂或接触不良;化学物质的侵蚀可能破坏孔的导电性;机械应力可能使孔结构受损。因此,环境适应性测试能够提前暴露潜在缺陷,保障 PCB 孔在不同环境下的长期稳定运行,降低电子设备的故障风险。



 二、温湿度测试



 高温高湿测试



   测试方法 :将 PCB 样品置于高温高湿试验箱中,设定温度为 85℃、相对湿度为 85%RH,持续时间通常为 500 - 1000 小时。在测试过程中,定期监测 PCB 孔的导通电阻、绝缘电阻等电气性能指标,同时观察孔的外观变化,如是否有起皮、变色、膨胀等现象。

   合格标准 :测试后,PCB 孔的导通电阻变化率一般应控制在 ±10% 以内,绝缘电阻应保持在规定范围的 80% 以上,且外观无明显缺陷。



 低温测试



   测试方法 :将 PCB 样品放入低温试验箱中,设定温度为 -40℃,持续时间通常为 24 - 72 小时。测试期间,检测孔的电气性能和外观结构,重点关注孔金属化层是否开裂、脱落以及孔的机械性能是否下降。

   合格标准 :孔的导通电阻变化率不超过 ±15%,绝缘电阻不低于初始值的 70%,外观无裂纹、脱落等异常情况。



 三、热冲击与循环测试



 热冲击测试



   测试方法 :将 PCB 样品在短时间内从低温环境(如 -40℃)转移至高温环境(如 260℃),保持一定时间(通常为 5 - 10 分钟),然后快速冷却,如此循环多次(一般为 10 - 20 次)。通过观察孔的导电性能和结构完整性,评估其在极端温度变化下的适应性。

   合格标准 :经过热冲击测试后,孔的导通电阻变化率应小于 ±20%,孔金属化层无明显起皮、脱落现象,与周围线路的连接保持良好。



 热循环测试



   测试方法 :按照设定的温度曲线,将 PCB 样品在高温(如 125℃)和低温(如 -40℃)之间进行多次循环,每个温度阶段保持一定时间(通常为 2 - 4 小时),循环次数一般为 500 - 1000 次。在测试过程中,监测孔的电气性能和物理状态,以评估其在长期温度变化下的可靠性。

   合格标准 :测试后的孔导通电阻变化率不超过 ±10%,绝缘电阻保持在初始值的 85% 以上,孔的外观和结构无明显损伤。



 四、化学腐蚀测试



 盐雾测试



   测试方法 :将 PCB 样品置于盐雾试验箱中,喷入一定浓度(通常为 5%)的盐水溶液,形成盐雾环境,持续时间一般为 48 - 96 小时。测试结束后,检查孔的表面是否出现腐蚀、变色、起皮等现象,并测量其电气性能指标。

   合格标准 :孔表面无明显腐蚀痕迹,导通电阻变化率小于 ±10%,绝缘电阻不低于初始值的 70%。



 化学试剂浸泡测试



   测试方法 :将 PCB 孔浸泡在特定的化学试剂中(如酸性溶液、碱性溶液或有机溶剂),浸泡时间根据试剂的腐蚀性而定,一般为 24 - 72 小时。浸泡后,观察孔的金属化层和基材是否受损,并进行电气性能测试。

   合格标准 :孔金属化层无脱落、孔蚀等现象,基材无明显变形或软化,电气性能符合设计要求。



 五、机械稳定性测试



 振动测试



   测试方法 :将 PCB 样品安装在振动试验台上,按照设定的振动频率(如 20 - 2000Hz)和加速度(如 10 - 50g)进行振动测试,持续时间通常为 2 - 8 小时。测试过程中,监测孔的导通性和结构完整性,确保其在振动环境下能够正常工作。

   合格标准 :振动后,孔的导通电阻变化率不超过 ±5%,无结构松动或损坏现象。



 冲击测试



   测试方法 :对 PCB 样品施加一定强度(如 30 - 100g)的冲击力,持续时间一般为 11 - 18 毫秒,模拟 PCB 在实际使用中可能遇到的碰撞或跌落情况。测试后,检查孔的金属化层是否脱落、孔内部结构是否受损,并检测其电气性能。

   合格标准 :孔金属化层无脱落、断裂,内部结构完整,电气性能稳定。
