PCB孔机械强度测试：方法、标准与应用

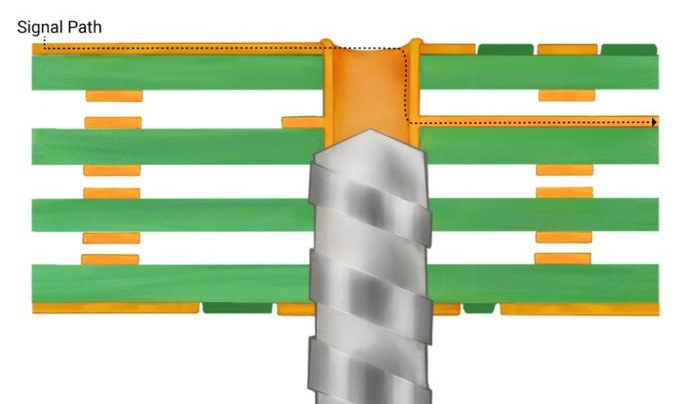

PCB 孔在承受机械应力时，如插拔力、振动和冲击等，必须保持足够的强度，以防止孔的损坏和电路的中断。

 一、PCB 孔机械强度测试的重要性

PCB 孔在电路板中主要承担着电气连接和机械支撑的作用。机械强度不足可能导致孔在使用过程中出现断裂、松动或变形等问题，从而影响电路的稳定性和产品的使用寿命。因此，对 PCB 孔进行机械强度测试是确保产品质量和可靠性的重要环节。

 二、PCB 孔机械强度测试方法

 （一）拉力测试

   测试原理 ：拉力测试是通过测量 PCB 孔在受到拉力作用时的抗拉强度，以评估孔的机械强度。将测试探针插入孔中，然后逐渐施加拉力，直到孔被拉断或达到预定的拉力值。

   测试步骤 ：准备 PCB 样品，选择合适的拉力测试设备，将测试探针插入孔中并固定。以恒定的速率施加拉力，记录拉力值的变化，直到孔被拉断或达到预定的拉力值。

   合格标准 ：一般要求通孔的抗拉强度大于 10N，具体的合格标准可能根据不同的产品和应用需求而有所不同。

 （二）插拔测试

   测试原理 ：插拔测试模拟实际使用中的插拔操作，通过多次插拔 PCB 孔，检查孔的金属化层是否受损以及孔的机械强度是否保持稳定。

   测试步骤 ：准备 PCB 样品和插拔测试设备，将插头或引脚插入孔中，按照规定的插拔次数和力度进行插拔操作。在插拔过程中，监测孔的电气性能和机械状态。

   合格标准 ：经过规定次数的插拔后，孔的金属化层不应出现脱落、断裂等现象，且孔的导通性应保持良好。一般要求插拔次数达到 100 - 1000 次后，孔仍能满足使用要求。

 （三）硬度测试

   测试原理 ：硬度测试是通过测量 PCB 孔金属化层的硬度，以评估其抗磨损和抗变形能力。常用的硬度测试方法包括洛氏硬度测试和维氏硬度测试。

   测试步骤 ：准备 PCB 样品，选择合适的硬度测试设备，将测试头压入孔金属化层表面，记录硬度值。

   合格标准 ：孔金属化层的硬度应满足一定的要求，以确保其在使用过程中不会因磨损或变形而影响孔的机械强度和电气性能。具体硬度值根据材料和工艺而定。

 （四）抗弯强度测试

   测试原理 ：抗弯强度测试是通过测量 PCB 在弯曲状态下孔的承载能力，以评估孔的机械强度。将 PCB 样品放置在弯曲测试设备上，逐渐施加弯曲力，直到孔出现损坏或达到预定的弯曲角度。

   测试步骤 ：准备 PCB 样品，选择合适的弯曲测试设备，将样品固定在设备上。以恒定的速率施加弯曲力，记录弯曲力的变化和孔的损坏情况。

   合格标准 ：PCB 孔在规定的弯曲力作用下，不应出现断裂、裂纹等损坏现象。具体的弯曲力值根据 PCB 的厚度、材料和应用要求而定。

 三、PCB 孔机械强度测试标准

 （一）IPC 标准

   IPC - 6012 ：是电子电路用印刷板的性能规范，对 PCB 孔的机械强度测试方法和合格标准进行了详细规定。例如，规定了通孔的抗拉强度要求和测试方法，以及孔在经过各种环境应力测试后的机械强度保持要求。

   IPC - 9592 ：为表面贴装技术组装的可靠性测试方法，包括对 PCB 孔的插拔测试和抗弯强度测试等机械强度测试的指导。

 （二）企业内部标准

   根据产品的具体应用和质量要求，企业可以制定更为严格的内部标准。这些标准可能在测试项目、测试参数和合格判定等方面提出更高的要求，以确保产品的可靠性和市场竞争力。

 四、PCB 孔机械强度测试的应用

 （一）生产过程中的质量控制

   在 PCB 生产过程中，通过定期进行机械强度测试，可以及时发现生产环节中的问题，如孔金属化质量、材料缺陷等，从而采取相应的改进措施，提高产品质量和一致性。

 （二）产品验收与出货检验

   在产品交付前，对 PCB 孔进行机械强度测试是确保产品质量符合要求的重要环节。通过严格的测试，可以避免不合格产品流入市场，降低售后风险。

 （三）研发与工艺改进

   在产品研发和工艺改进阶段，机械强度测试可以帮助工程师评估不同材料、工艺参数对 PCB 孔机械强度的影响，从而优化产品设计和制造工艺，提高产品的可靠性和性能。
