PCB 制造中的质量控制：如何打造完美电路板？

电子制造的江湖中，PCB（印刷电路板）就如同一位关键的 “幕后英雄”，其质量直接关系到整个电子产品的性能与寿命。

 一、生产前的质量把控：筑牢根基

 （一）原材料检验

原材料就是 PCB 的 “根基”，其质量必须经得起考验。电子元器件方面，要严格检验其规格、性能和可靠性。比如，电阻的阻值精度、电容的耐压值等，都要符合设计要求。一旦收到元器件，先要进行外观检查，看有无破损、氧化等问题；然后用专业的测试仪器，像万用表测电阻、电容表测电容值等，确保元器件 “健康上岗”。

PCB 板基材同样不能马虎。检查其厚度、尺寸公差，还有材质是否符合标准，像 FR-4 玻璃纤维板的耐热性、绝缘性都得达标。要是基材质量不过关，那后续的制造过程再精细，也很难做出高质量的 PCB。

 （二）设计文件审核

设计文件就是 PCB 制造的 “蓝图”，必须仔细审核。检查线路布局是否合理，有无短路、断路的风险；元件布局是否紧凑又便于散热和后续的焊接、维修。还要看设计文件是否符合相关的行业标准和规范，比如信号完整性、电磁兼容性等方面的要求。要是设计上有缺陷，那生产出来的 PCB 可能会出现各种 “奇怪” 的问题，到时候返工可就麻烦了。

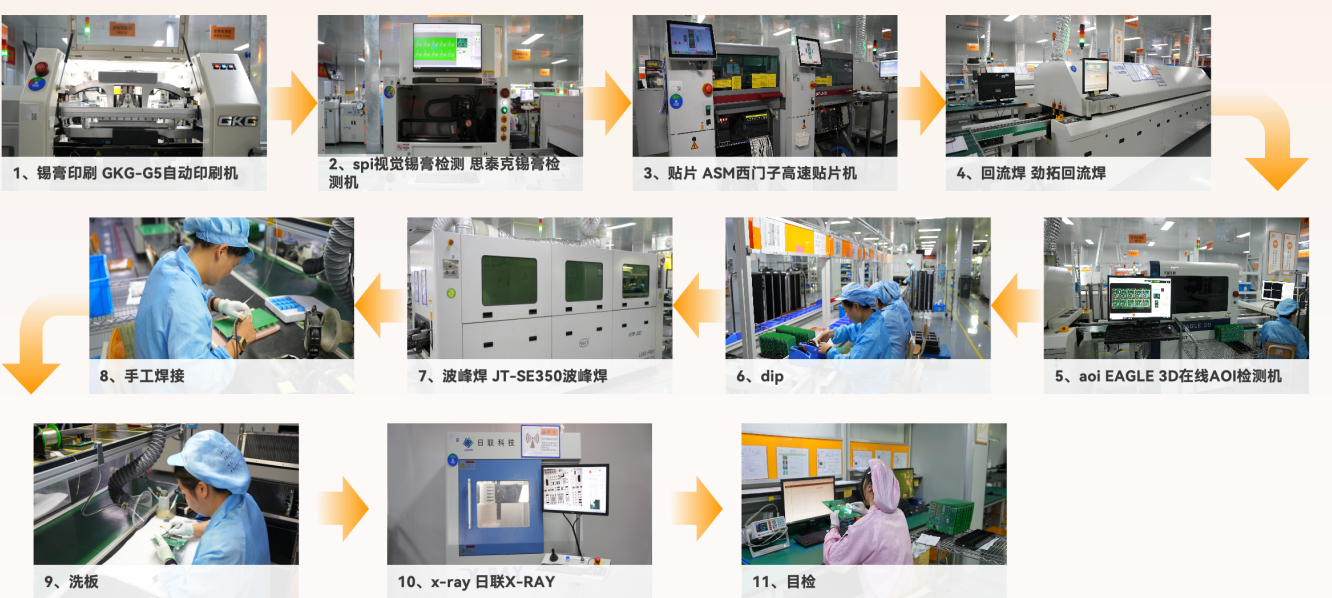

 二、生产中的质量监测：步步为营

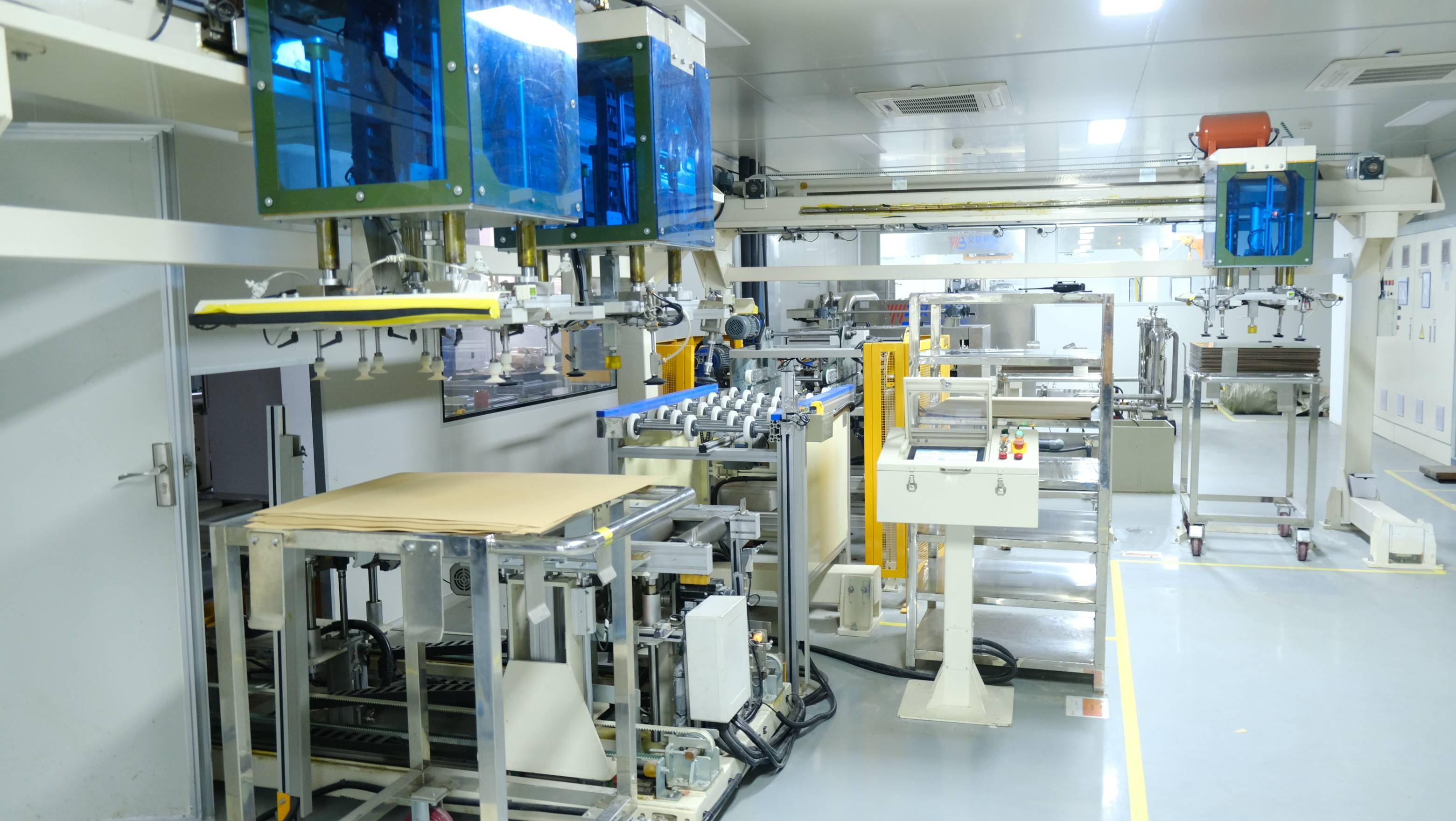

 （一）线路制作工序

在线路制作时，精度是关键。采用高精度的光绘机进行线路图形的转移，确保线路的宽度、间距等尺寸准确无误。然后用专业的检测设备，如自动光学检测（AOI）设备，对线路进行扫描检查，能快速发现线路的开路、短路、线路残缺等缺陷。AOI 设备就像一双 “火眼金睛”，能精准地揪出那些肉眼难以察觉的 “小毛病”。

蚀刻过程也很重要，要严格控制蚀刻液的浓度、温度和蚀刻时间，防止过度蚀刻或蚀刻不足导致线路宽度不符合要求。同时，定期对蚀刻设备进行维护和校准，保证其稳定的运行状态，确保每一批次的线路制作质量都一样好。

 （二）焊接工序

焊接质量直接关系到元器件与 PCB 的连接牢固性。对于波峰焊，要精心调整焊接参数，像波峰的高度、焊接温度、焊接时间等。温度太高，元器件可能会被 “热坏”；温度太低，又会出现虚焊、假焊的问题。通过试焊和定期抽样检测，及时调整参数，确保焊接质量稳定可靠。

再看回流焊，要根据不同的元器件和焊膏特性，制定合适的温度曲线。温度上升速度、峰值温度、保温时间等参数都要精准把控。先进的回流焊炉都配备了温度监测和控制系统，能实时监测炉内的温度变化，保证焊接过程符合工艺要求。同时，定期对焊接设备进行清洁和维护，防止焊锡氧化、杂质堆积影响焊接质量。

 （三）涂覆工序

涂覆三防漆等防护材料时，涂层的均匀性、厚度和覆盖率是关键。采用自动涂覆设备，能精确控制涂覆量和涂覆轨迹，避免出现漏涂、多涂、涂层不均匀等问题。用湿膜测厚仪等工具检测涂层厚度，确保其符合设计要求，既能起到防护作用，又不会因为过厚影响散热元和器件的性能。

涂覆后还要严格控制固化工艺，不同的三防漆有不同的固化条件，如温度、时间、光照强度等。要是固化不完全，涂层的性能就会大打折扣，无法有效保护 PCB。固化后的涂层要进行外观检查和性能测试，比如附着力测试、绝缘电阻测试等，确保其防护性能可靠。

 三、生产后的质量检验：严格把关

 （一）外观检验

生产完成后，先来个 “外貌协会” 的初筛。检查 PCB 上的元器件有无错装、漏装、反装的情况，看元件的焊接点是否光滑、饱满，有无虚焊、桥连等问题。同时，查看 PCB 的表面是否清洁，有无残留的助焊剂、焊锡渣等杂质；线路和焊盘是否有划痕、损伤等缺陷。对于一些表面缺陷，及时进行返修或更换，防止其流入市场。

 （二）电气性能测试

这可是验证 PCB “内在功力” 的关键环节。用专业的测试仪器，如电路测试仪、示波器、万用表等，对 PCB 的电气性能进行全面检测。测试内容包括导通性测试，检查线路是否导通，有无开路现象；绝缘电阻测试，确保不同线路之间的绝缘性能良好；还有信号完整性测试，对于高速 PCB，检测信号传输的完整性，看是否存在信号反射、衰减、串扰等问题。

 （三）功能测试

给 PCB 接上电源和相关的输入输出设备，模拟其实际工作环境，进行功能测试。检查 PCB 是否能正常工作，各个功能模块是否按照设计要求运行。比如，对于一块控制板，测试其控制信号的输出是否准确；对于一块电源板，检测其输出电压、电流是否稳定。功能测试能直观地反映 PCB 的整体性能，确保其在实际应用中能 “大显身手”。

 （四）可靠性测试

为了确保 PCB 在各种恶劣环境下都能 “坚挺” 使用，还要进行可靠性测试。如环境应力测试，把 PCB 放在高温、低温、湿热、振动、盐雾等模拟恶劣环境的试验箱中，经过一段时间的 “折磨”，观察其性能是否发生变化，有无出现故障。还有寿命测试，通过加速老化试验，预估 PCB 的使用寿命，确保其能满足产品的设计寿命要求。

 四、质量控制体系与持续改进：追求卓越

 （一）建立完善的质量控制体系

企业要建立一套完善的质量控制体系，把生产前、生产中、生产后的每一个环节都纳入其中，明确每个环节的质量控制标准、检测方法和责任人。运用 ISO9001 质量管理体系标准，规范企业的质量管理工作，提高质量控制的科学性和有效性。

 （二）加强员工培训与管理

员工就是质量控制的 “执行者”，要定期对他们进行质量意识和操作技能的培训。让员工深知质量的重要性，熟练掌握各种检测设备和操作，规程严格按照标准进行生产。同时，建立质量激励机制，对在质量控制方面表现优秀的员工给予奖励，提高员工的积极性和主动性。

 （三）持续改进质量控制方法

质量控制不能一成不变，要根据企业的生产实际情况、客户反馈和市场发展，持续改进质量控制方法。采用先进的质量控制技术和工具，如统计过程控制（SPC）、六西格玛管理等，对生产过程中的质量数据进行分析，找出质量问题的根源，采取有效的改进措施，不断提高 PCB 的质量水平。
