PCB故障几大诊断方法分析

我们深知 PCB是电子设备的核心部件，确保其稳定运行和快速准确地诊断故障至关重要。本文将详细介绍一些实用的 PCB 故障诊断方法，以帮助工程师们快速定位和解决 PCB 问题。

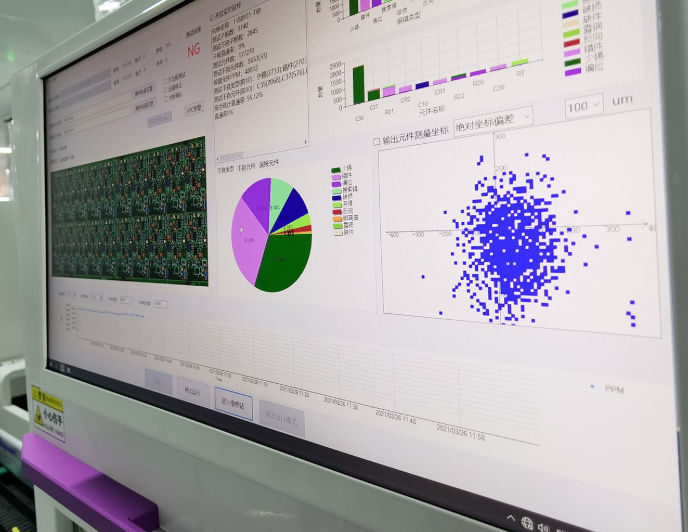

 一、视觉检查

视觉检查是最基本且常用的方法。首先，仔细观察 PCB 表面是否有明显的物理损坏，如裂纹、划痕、变形等。这些物理损伤可能导致电路连接中断或短路。其次，检查元件是否有烧焦、变色、膨胀等异常现象。例如，电容器鼓包可能是其内部击穿，电阻器变色可能表示其过载或过热。此外，还要检查焊接点的质量，是否存在虚焊、漏焊、短路等情况。虚焊会导致接触不良，漏焊会使电路连接不完整，而短路则可能损坏其他元件和电路。

 二、测量法

 （一）电压测量

使用万用表测量关键点的电压是诊断电路故障的重要手段。首先，测量电源电压是否正常。如果电源电压异常，可能是电源模块故障或电源线路存在问题。接下来，测量关键元件的引脚电压。根据电路原理图和元件的电气特性，比较实际测量电压与理论值是否相符。例如，在数字电路中，逻辑门的输入输出电压应符合逻辑电平的要求。如果某一引脚电压偏离正常范围，可能表明该元件损坏或其周围的电路存在故障。

 （二）电阻测量

电阻测量可以帮助我们发现元件和线路的短路或开路情况。在测量时，需要先将电路断电，并将相关元件从电路中断开，以确保测量结果的准确性。测量元件的电阻值是否在规定范围内。例如，测量电阻器的阻值是否与其标称值相符，测量二极管的正反向电阻是否正常等。如果测量结果与预期值相差较大，说明元件可能损坏。同时，测量线路之间的电阻，检查是否存在短路或断路现象。

 （三）电流测量

电流测量通常用于确定电路的功耗是否正常以及定位短路故障。在测量电流时，需要将万用表串联在电路中，注意选择合适的量程。例如，在测量某一供电支路的电流时，如果电流值过大，可能表明该支路存在短路或过载情况；如果电流值过小，可能是该支路存在断路或元件损坏。

 三、信号追踪法

 （一）信号源注入法

使用信号发生器向电路输入已知的信号，然后通过示波器或其他测试设备观察信号在电路中的传输和变化情况。从信号源开始，逐步向电路后端追踪信号，检查信号的幅度、频率、波形等是否符合预期。如果在某个测试点信号出现异常，可能表明该点之前的电路存在故障。例如，在音频电路中，向输入端注入音频信号，观察放大器、滤波器等各级的输出信号，以确定故障所在位置。

 （二）输出响应监测法

对于有输出信号的电路，监测其输出端的信号响应。当电路出现故障时，输出信号的特性会发生变化。根据输出信号的异常情况，逆向查找可能的故障位置。例如，在数字电路中，如果输出信号的频率不符合要求，可能是时钟电路、逻辑门电路或反馈电路等存在问题。

 四、替换法

当怀疑某一元件或模块可能损坏但又难以通过上述方法准确判断时，可以采用替换法。准备已知良好的同型号元件或模块，将其替换疑似故障的元件或模块，观察电路是否恢复正常工作。如果替换后电路故障排除，则说明被替换的元件或模块确实存在问题。这种方法简单直接，但需要注意替换的元件或模块必须与原设备兼容，并且要避免因静电等因素对元件造成损坏。

 五、对比法

将出现故障的 PCB 与正常工作的同型号 PCB 进行对比。比较两者的电路原理图、元件参数、焊接情况等。同时，使用测试设备对关键点的电压、电流、信号等进行对比测量。通过找出差异点，确定故障所在位置。这种方法要求有相同型号的正常 PCB 作为参考，并且需要工程师对电路原理和测试方法有较深入的了解。

 六、加热与冷却法

某些 PCB 故障可能与温度有关。在电路工作过程中，元件的温度会发生变化，可能会导致其性能参数改变甚至出现故障。使用加热设备（如热风枪）对怀疑的元件或区域进行适当加热，观察电路是否出现故障现象。同样，使用冷却设备（如制冷剂）对元件进行冷却，看故障是否消失。例如，某些半导体器件在高温下可能会出现性能下降或暂时性故障，通过这种方法可以快速定位故障元件。

掌握多种 PCB 故障诊断方法对于电子工程师至关重要。在实际工作中，我们通常需要结合多种方法进行综合判断，才能快速准确地定位和解决 PCB 故障。希望本文介绍的故障诊断方法能为工程师们提供有价值的参考，帮助大家提高 PCB 维护和调试的效率。
