敏感电路防护仿真的三重战场

精密医疗设备、卫星通信载荷或高精度工业传感器中，敏感电路如同电子系统的神经末梢，微弱干扰便会导致功能瘫痪。传统经验式防护设计已无法满足纳伏级信号处理需求，而系统化仿真正成为破解困局的关键钥匙。

一、近场电磁解剖学

当800MHz处理器的高次谐波（如1.6GHz杂散）在电路中扩散时，传统远场仿真完全失效。三维电磁结构仿真器（如CST）通过建立元件级模型：

• 将BGA封装芯片拆解为147个球栅阵列单元

• 量化金线键合产生的1.2nH电感效应

• 计算0.1mm电源层间隙引发的阻抗突变（22Ω→67Ω@500MHz）
  某神经信号采集板仿真显示，仅优化电源平面边缘倒角（半径0.3mm→0.8mm），即降低开关噪声耦合38dB，使0.5μV脑电信号信噪比提升至104dB。

晶振的毫米级近场辐射尤为致命。以32.768kHz时钟电路为例，电磁拓扑分解技术可精确定位：

• 晶振外壳与GND平面形成的2pF寄生电容

• 4mm长走线等效的13nH分布电感

• 铜箔边缘辐射的300MHz谐振尖峰
  通过HFSS重建三维场分布图，在距离晶振3mm处添加环形屏蔽铜带（宽度0.5mm），电磁泄漏能量衰减92%。

二、能量传导路径的阻断策略

开关电源的di/dt达200A/μs时，即使15mm的GND回路也会感应出400mV噪声。多节点传导仿真需要分三步截杀：

1. 源头遏制：在DC-DC芯片VIN引脚植入理想电流源，量化输入电容ESR（12mΩ→5mΩ可降噪23%）

2. 路径阻隔：建立π型滤波器LC参数的场路协同模型，2.2μH磁珠搭配47μF陶瓷电容使噪声谱密度下降40dB/dec

3. 终端防护：对运放电源端实施交流阻抗扫描（10Hz-1GHz），添加铁氧体磁珠（600Ω@100MHz）抑制残留纹波

某卫星电源模块案例显示，采用SPICE+EMPro联合仿真后，关键ADC基准电压的纹波从85mV降至1.7mV，相当于将24位采样有效位数提高3.2bit。

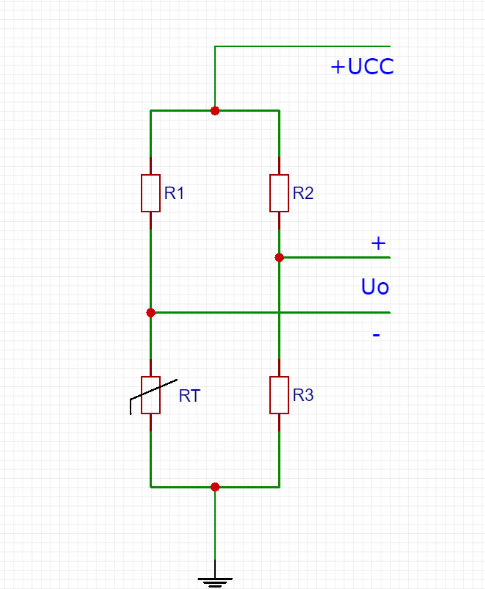

精密放大器防护需重点突破共模噪声陷阱：

• 建立仪表放大器CMRR（120dB→130dB）的蒙特卡洛公差模型

• 分析2.5kΩ不平衡电阻导致CM噪声转化为10μV差分误差的机制

• 在反相端串入匹配电感消除15MHz以上干扰

三、防护效能的极限验证

当防护措施实施后，风险场景压力测试必须覆盖三个维度：

1. 瞬态暴力注入：对RS485端口导入IEC61000-4-5规定的6kV浪涌，通过场路耦合仿真查看TVS管响应速度（＜1ns）与钳位精度（12V±0.5V）

2. 频谱混沌攻击：用扫频干扰源从10kHz至3GHz扫描，绘制信号通道增益波动曲线（±0.05dB为达标）

3. 环境劣化推演：在-55℃~125℃范围扫描铜箔膨胀系数，修正热形变导致的屏蔽罩间隙（0.1mm→0.08mm引发谐振频率偏移30MHz）

敏感电路防护仿真已进入亚毫米精度时代。从电磁拓扑解构到量子效应建模，从极端环境推演到全寿命周期验证，每一次深度仿真都是在故障发生前打赢一场微型战争。当仿真的光锥覆盖所有失效路径，电子系统的生命线才真正牢不可破。
