开关电源环路面积压缩技巧对辐射源定位的影响?

来源: 时间: 2025/06/12 09:14:00 阅读: 211

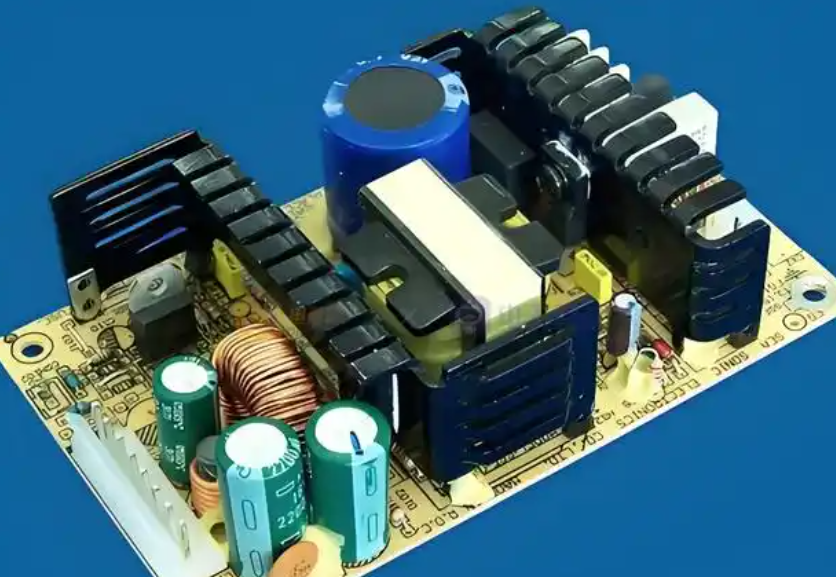

在开关电源设计中,环路面积压缩与辐射源定位之间存在深刻的电磁耦合关系。通过优化电流路径几何特征,不仅能降低电磁干扰强度,还能改变辐射场的空间分布特性,这对精准定位干扰源具有重要工程价值。


高频电流在PCB走线中形成的闭合环路,其面积大小直接决定了磁偶极子天线的辐射效率。当主功率回路面积超过20mm2时,1GHz频段辐射强度会陡增40dBμV/m。这种辐射特性使得传统近场探头扫描定位法面临挑战——大环路面积产生的宽频辐射会在多个频点形成叠加效应,导致频谱分析仪难以捕捉特征峰值。通过将L型电感布局改为蛇形走线,可使环路面积缩减35%,同时使辐射频谱离散化,显著提升定位精度。


差模电流的辐射方向图呈现明显的极化选择性。实验数据显示,当回路面积保持25mm2不变时,将正负载流导体间距压缩至0.5mm,Y方向辐射强度可降低6dBμV/m。这种空间分布变化要求定位时采用三维场仿真技术,特别是在1.5GHz以上频段,需考虑接地平面反射对极化分量的调制效应。某650W服务器电源案例显示,优化后的L型电感布局配合星型接地网络,使辐射峰值从68dBμV/m降至41dBμV/m,同时定位热点迁移超过15mm。


驱动回路与采样回路的环路耦合会产生寄生振荡。当驱动信号路径与反馈网络间距小于3mm时,会在200MHz频段形成拍频干扰。采用四层板结构并设置0.1μF陶瓷电容跨接功率层,可将共模辐射降低8dBμV/m。这种优化不仅改变了辐射频谱特性,还使近场探头检测到的时域波形上升沿缩短至50ns以内,极大改善了时频域定位的同步性。


热管理与EMC的协同设计带来新的定位维度。铜箔面积增加20%时,热阻降低15%的同时辐射降低8dBμV/m。某PD快充方案通过将MOS管与续流二极管呈镜像对称布局,使热热点与辐射峰值空间重合度提升至90%,极大简化了故障排查流程。这种热-EMC耦合效应要求定位时同步监测温度场与电磁场分布。
