基于电磁兼容的PCB信号完整性设计要点

电磁兼容问题不仅影响设备自身性能，还可能干扰其他电子系统。本文从工程实践角度，梳理六个核心设计要点，帮助工程师构建稳定可靠的信号传输环境。

一、地平面设计策略
地平面是抑制电磁干扰的第一道防线。建议采用四层及以上多层板结构，将完整地平面紧邻信号层布置，形成镜像平面效应。对于混合信号电路，需将模拟地与数字地通过磁珠或0Ω电阻单点连接，避免地环路干扰。当电路板尺寸超过20cm×20cm时，应设置十字形地分割线，防止低频共模干扰扩散。

二、电源完整性管理
电源噪声会通过地线耦合到信号路径。每个IC电源引脚需配置0.1μF陶瓷电容并联10μF电解电容，放置位置距离引脚不超过10mm。高频电路建议采用嵌入式去耦电容，将电源完整性问题控制在源头。电源层分割时，相邻电源区域需保留20mil隔离带，防止不同电压域间的耦合干扰。

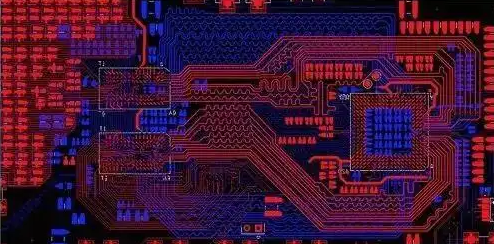

三、信号传输优化
高速信号走线应遵循3W原则，线宽与间距保持1:2比例。关键信号线采用包地处理，两侧设置GND保护线并每隔500mil打GND过孔。差分对布线需保证等长误差小于5mil，线间距不小于线宽的2倍。对于超过500mil的长线，应插入串联电阻进行阻抗匹配，抑制信号反射。

四、元件布局技巧
敏感元件应远离板边和连接器，数字芯片与模拟器件呈L型或U型分布。时钟电路周围设置环形屏蔽地，晶振外壳必须单点接地。功率器件采用栅格阵列封装，散热焊盘连接至内部地平面。连接器引脚按信号流向排列，电源引脚与地引脚交替分布。

五、屏蔽与隔离措施
对EMI敏感区域实施局部屏蔽，采用0.1mm厚磷青铜屏蔽罩，边缘折弯处涂抹导电胶。I/O接口设置双层屏蔽结构，外层屏蔽层连接至机壳地，内层屏蔽层单点接信号地。电缆进出线处加装铁氧体磁环，抑制共模干扰传导。

六、时序与阻抗控制
建立完整的时序约束规则，关键信号建立保持时间余量应大于20%。采用眼图分析法验证信号质量，确保噪声容限不低于15%。对于多负载系统，使用T型拓扑结构配合终端电阻，将阻抗波动控制在±10%以内。高速差分对阻抗公差需严格控制在±5Ω范围。

工程实践中，建议采用分层迭代设计方法：首先完成电源和地平面规划，其次进行关键信号路径布线，最后处理普通信号和电源网络。每次修改后使用三维电磁场仿真软件验证，重点关注30MHz-1GHz频段的辐射发射。
