射频电路布局需要考虑哪些因素？

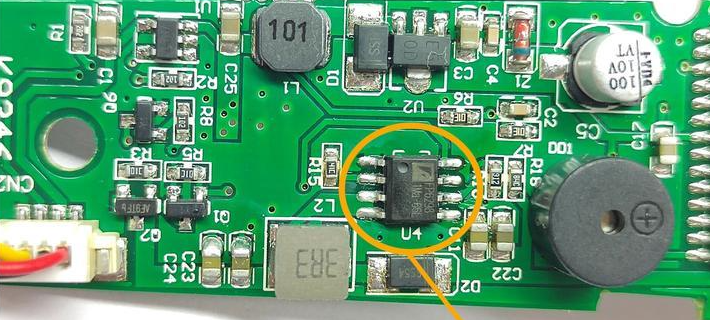

1. 板子结构和接地

射频电路板最好用四层或更多层的设计。中间专门留一整层作为完整的地平面，这层地就像电路的“稳定基石”，能有效控制信号的回路路径，减少干扰。在信号层正下方铺上完整的地平面，还能形成“微带线”结构，这种结构能让射频信号传输更顺畅，减少能量损失。打接地孔时，位置不能太稀疏，例如对于2.4GHz信号，接地孔之间最好不超过3毫米。

2. 信号线的阻抗要稳住
射频信号对线路的电阻特性（阻抗）非常敏感，必须保持恒定，最常用的是50欧姆。线路宽度、板子材料厚度、铜箔厚度都会影响这个值。比如用RO4350B材料的板子（厚度1.6mm时），50欧姆对应的线宽大约是0.38毫米。走线要避免直角转弯，改用45度斜角或圆弧拐角，这样能减少信号反射。线宽不能突然变粗或变细，需要平滑过渡。

3. 元件怎么摆
布局就像“排座位”，不同功能模块要分开坐。比如高功率放大器（PA）和低噪声放大器（LNA）不能挨在一起，防止大信号“吵到”小信号接收。有实验数据表明，在5GHz频段，两者间距至少15毫米以上才能有效隔离。天线馈线（连接天线与电路的线）要尽量短，最好控制在信号波长的1/10以内。如果是一对差分信号线，两条线长度差要小于0.1毫米，避免信号不同步。电感类元件别并排放，互相垂直摆放可以减少磁场干扰。

4. 电源和滤波要可靠
每个芯片的电源引脚旁边（5毫米内），都要放一组小电容和大电容搭配，比如0.1μF和10pF并联，这样能覆盖更宽的干扰频率范围（例如2.4GHz系统需覆盖到7.2GHz）。功率大的模块（比如功放）要单独供电，就像“专线专用”，避免它工作时影响其他电路。电源线要宽而短，地线要完整连通，避免形成“环形地线”——这种环形回路容易接收干扰。

5. 隔离干扰和散热
对于特别敏感或容易干扰别人的区域（如压控振荡器VCO），建议加上金属屏蔽罩，相当于“单间隔间”。射频主信号路径最好按“一字型”走线，避免绕圈（U型），减少信号交叉。功率大的元件（如功放管）要预留散热空间，必要时贴散热片。在板子上打散热孔或设计散热通道，让热量快速散出去——温度过高会直接影响性能和稳定性。

6. 布线细节别忽视
射频线尽量走在板子表层，下方必须是完整的地层。两条射频线不能靠太近，如果必须平行走，中间加一条接地的隔离线（带接地过孔）。射频线换层时要少用过孔，过孔会产生电感干扰。非用不可时，要把过孔尺寸做小，并控制数量（例如15mil线宽配15–18mil过孔）。数字信号线（尤其是时钟线）必须和射频线分层布置，最好用地平面隔开，避免数字噪声“串”进射频信号中
