电源模块EMC优化：从干扰源识别到设计落地

开关电源在工作时会产生高频电流突变和电压突变。这些突变通过传导和辐射两种方式干扰其他电路。设计人员必须针对这些干扰源采取精准的抑制措施。优化的设计能提升整个设备的稳定性与可靠性。

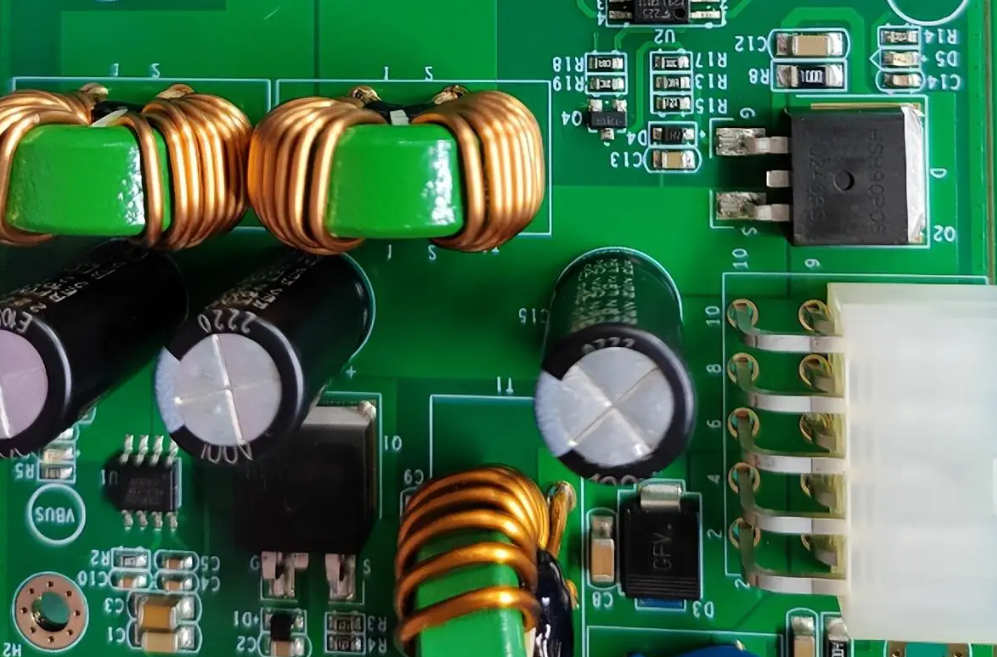

一、干扰源识别与基础设计

每个电源模块都有特定的干扰源。电流快速变化的回路（di/dt回路） 是核心噪声源之一。以升压电路为例，当开关管关闭时，电流会从开关管快速转移到续流二极管。这个转移过程形成高频电流环路。环路面积越大，对外辐射干扰就越强。

电压突变点（dV/dt节点） 是另一个关键干扰源。开关管的漏极或源极在开关瞬间电压剧烈跳变。这些节点就像小天线向外辐射噪声。设计人员需要控制这些节点的铜箔面积。同时让这些节点远离连接器和板边。

地线噪声问题同样不能忽视。高频电流流经地线时会产生电压波动。这些波动会耦合到其他电路。优化地线阻抗是有效的解决方案。设计人员应缩短高频回路的地线路径。加宽地线线宽也能降低阻抗。

二、布局优化真实案例

某DC-DC模块在测试中出现辐射超标。原始设计将开关节点布置在电感两厘米外。开关节点与电感之间的长走线形成巨大环形天线。整改方案将开关节点路径缩短了70%。同时，在开关节点下方增加了接地铜皮。这些改动使辐射值降低了5dB。

三、分层策略与过孔布置

四层板结构在EMC性能上优势明显。某团队将双层板升级为四层板。他们采用了这样的分层设计：

• 顶层：元件和信号走线

• 第二层：完整地平面

• 第三层：电源布线

• 底层：辅助接地与低速信号

新结构中开关回路穿过过孔直接连接到地平面。垂直环路面积减少了80%。测试显示30MHz-200MHz频段辐射平均降低10dB。

过孔布置方式直接影响屏蔽效果。设计人员需要在关键区域布置密集的过孔阵列。例如某屏蔽罩接地点周围打了三排过孔。这些过孔交错排列，间距小于干扰波长的1/20。对于1GHz干扰，过孔间距控制在1.5毫米内。这种设计阻断了电磁泄漏的缝隙。

四、滤波电路与浪涌防护

高频去耦电容的选型和位置很关键。工程师在DC-DC芯片的输入输出端添加0201封装的电容。小尺寸电容的寄生电感仅为0402电容的一半。它在100MHz以上频段阻抗更低。布局时电容直接贴在电源引脚上。引脚与电容的间距控制在1毫米内。

浪涌防护设计需要谨慎处理。某设计在输入端并联压敏电阻和TVS管。但TVS响应速度过快导致频繁损坏。优化方案在两个器件之间加入了5Ω电阻。电阻消耗了部分能量，保护了TVS管。同时在MOV后方添加磁珠。磁珠抑制了浪涌电流的尖峰。

五、屏蔽设计细节落地

屏蔽罩结构的设计直接影响效果。某项目屏蔽盖选用锌锡镍合金材料。支架焊盘设计为长城脚布局（2mm接触段与1mm悬空段交替）。悬空段帮助锡膏爬升形成牢固焊接。屏蔽盖内表面与元件顶部保持0.2毫米间隙。屏蔽体距离板边连接器大于3毫米。

层间过渡需要特别注意。某通信板中时钟线跨层时参考了电源平面。这导致辐射超标3dB。设计人员将走线切换到有连续地层的信号层。同时在过孔周围增加四个接地过孔。这些过孔为信号提供最短回流路径。优化后辐射值回归安全范围。

六、仿真驱动的设计验证

ANSYS SIwave 工具能提前发现设计缺陷。工程师导入PCB文件后设置扫描参数。工具能显示各节点在电磁场照射下的感应电压。某案例中时钟线感应电压明显高于其他信号。这表明此处存在屏蔽薄弱点。设计人员根据仿真结果调整了屏蔽层。

近场探头测试用于实物验证。设计人员用探头扫描电源模块表面。他们发现电感上方存在10MHz频点热点。通过调整电感方向和增加磁屏蔽罩，场强降低了8dB。热成像仪还显示屏蔽罩焊接不连续的位置有局部发热。返修后温度分布变得均匀。

电源模块的EMC设计需要系统思维。工程师必须从干扰源识别开始，经过精确的布局优化、分层设计、滤波防护，最后通过仿真验证。每一步都需要结合实际测试数据反复调整。优秀的设计不仅能通过认证测试，更能提升产品在复杂环境中的适应能力。

以下是电源模块EMC优化的关键策略及效果对比表：
