如何利用电磁屏蔽材料提升PCB性能？

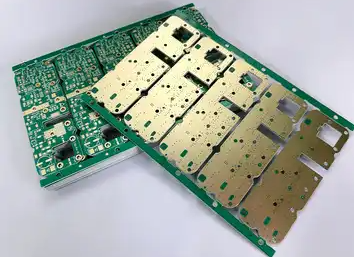

电磁干扰(EMI)是影响PCB性能的关键问题。干扰源来自开关电源、高频时钟等元件。这些干扰通过传导和辐射两种方式传播。干扰导致信号失真、数据错误甚至系统死机。工程师需要有效控制干扰。电磁屏蔽材料就是解决这一问题的核心工具。

一、屏蔽材料的工作原理

屏蔽材料通过两种机制阻隔干扰：
反射机制是第一种方式。材料表面的自由电子遇到电磁波时产生反向电流。反向电流形成新的电磁场，抵消原始干扰波。金属材料如铜、铝主要依靠反射机制。反射效果取决于材料的导电性能。导电性越好，反射损耗越大。

吸收机制是第二种方式。电磁波进入材料内部后，与磁性粒子或碳基材料相互作用。这种作用将电磁能转化为热能消耗掉。铁氧体、吸波涂料主要依靠吸收机制。材料越厚，吸收效果越强。高频干扰更适合用吸收机制处理。

实际应用中，工程师需要同时利用两种机制。屏蔽罩外层用铜箔反射干扰，内层填充铁氧体吸收残留能量。这种组合方案在1-10GHz频段屏蔽效能提升40%以上。

二、四类关键屏蔽材料及应用

1. 导电布衬垫

导电布衬垫由导电布包裹泡棉芯组成。这种结构提供弹性压缩和导电接触。衬垫安装在机壳缝隙处。它填补外壳与PCB之间的空隙。某5G基站设计中，工程师在金属外壳接缝处安装0.5mm厚衬垫。整改后辐射泄漏降低15dB。

2. 导电橡胶

导电橡胶混合金属颗粒与硅胶。金属颗粒提供导电通路，硅胶保持柔韧性。这种材料适合密封兼屏蔽的场景。汽车ECU防水接头使用导电橡胶密封圈。它在防水同时提供360°电磁屏蔽。导电橡胶在20MHz-20GHz范围内屏蔽效能达90-120dB。

3. SMT贴片泡棉

SMT贴片泡棉是表面贴装屏蔽元件。它直接焊接在PCB接地焊盘上。泡棉为屏蔽罩提供弹性支撑。某手机设计在RF模块四周布置SMT泡棉。跌落测试显示泡棉吸收30%冲击能量，同时保持屏蔽连续性。

4. 吸波材料

吸波材料将电磁波转化为热能。常见类型包括铁氧体片和碳基涂层。工程师在DDR4内存条背面贴0.2mm铁氧体片。测试显示信号噪声降低40%，时序稳定性显著提升。

下面是四种主要PCB电磁屏蔽材料的特性对比：

三、PCB设计中的屏蔽实施

层叠设计

分层策略直接影响屏蔽效果。六层板典型分层为：信号层-地层-信号层-电源层-信号层-地层。高速信号层夹在两个地层之间。这种结构形成天然屏蔽腔。某网络交换机升级到六层板后，串扰降低20dB。

屏蔽边界处理

屏蔽体边界需要特殊处理。缝隙和开孔是电磁泄漏的主要通道。工程师在屏蔽罩焊接边设计“长城脚”焊盘。焊盘呈2mm/1mm交替齿状结构。这种设计保证焊锡爬满整个接触面。

过孔阵列布置

过孔阵列防止层间泄漏。1GHz以上信号要求过孔间距小于1.5mm。某射频板在屏蔽区周围布置三排错位过孔。阵列将2.4GHz频点辐射降低12dB。

共形屏蔽技术

共形屏蔽是新兴技术。它将屏蔽层直接集成在芯片封装内。PA放大器模组采用共形屏蔽后，省去外部屏蔽罩。模组面积缩小40%，散热性能提升。

四、材料选型关键考量

频率匹配

不同材料有最佳工作频段。工程师需要根据干扰频率选择材料：

• 低频干扰(＜1MHz)：选用高导磁材料如坡莫合金

• 中频干扰(1MHz-1GHz)：选用镀银导电橡胶

• 高频干扰(＞1GHz)：选用纳米吸波涂层

某卫星通信设备在Ku波段(12-18GHz)采用碳纳米管涂层。屏蔽效能比传统材料提高8dB。

环境适应性

环境因素影响材料寿命。沿海环境要求耐盐雾腐蚀。某船载雷达选用镀金导电布衬垫。它在盐雾测试中寿命延长3倍。汽车引擎舱环境温度高达150℃。相关设计选用硅酮基导电胶，它在高温下保持弹性。

工艺兼容性

制造工艺决定可行性。SMT产线优选自动化安装材料。双组份导电胶需要精密点胶设备。小批量产品可用预成型导电胶条。某量产路由器采用卷对卷贴装导电薄膜。这种方案比手工安装效率提升20倍。

五、未来发展趋势

智能自适应材料

自调节屏蔽材料正在研发。这种材料能根据干扰强度改变屏蔽参数。实验室阶段的石墨烯薄膜可动态调整表面阻抗。它在弱信号时保持高透波率，强干扰时转为屏蔽模式。

结构功能一体化

结构件兼具屏蔽功能是重要方向。某无人机外壳采用碳纤维复合金属网。这种设计减轻重量30%的同时提供60dB屏蔽效能。3D打印技术实现屏蔽结构一体化制造。复杂腔体结构一次成型，减少装配界面。

电磁屏蔽材料正在重塑PCB设计规则。工程师需要掌握材料特性与应用技巧。合理的屏蔽方案让PCB在复杂电磁环境中稳定工作。随着新材料不断涌现，电子设备将获得更强的环境适应能力。
