你了解接口共模抑制技术吗？一文带你搞懂

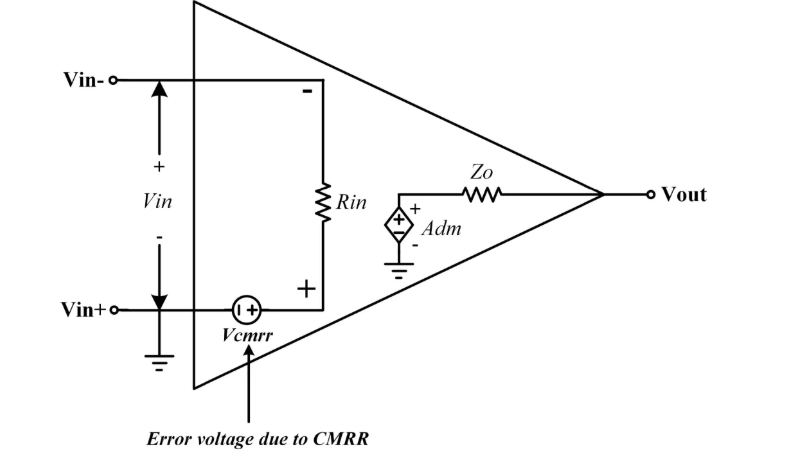

电路不对称会导致电流不平衡，从而产生共模噪声。这种干扰电流在信号线与地线之间同向流动，形成隐形天线效应。设备通过线缆向外辐射电磁波，影响其他设备工作。接口位置是共模干扰传播的主要通道。设计人员必须在接口处设置滤波电路，阻断噪声外泄路径。共模抑制技术能有效解决这些问题。

共模扼流圈是接口滤波的核心元件。它的结构很特别。两个线圈绕在同一磁环上，缠绕方向相同。当差模信号通过时，两个线圈产生的磁场相互抵消。磁环对信号几乎没有阻碍作用。信号可以顺畅传输。当共模噪声通过时，情况完全不同。两个线圈产生的磁场方向相同，磁场强度叠加增强。磁环表现出高阻抗特性，阻挡噪声通过。这种设计实现噪声与信号的精准分离。

磁芯材料的选择直接影响扼流圈性能。低频干扰适用锰锌铁氧体材料，它对1MHz以下噪声抑制效果最好。高频干扰适用镍锌铁氧体材料，它对10MHz以上噪声特别有效。设计人员需要根据干扰主频段选择材料。选错了材料，滤波效果会大打折扣。

Y电容是共模滤波的另一关键元件。设计人员将Y电容跨接在信号线与地线之间。它为高频噪声提供低阻抗通路，使噪声流入地平面。Y电容容值不能太大，典型值在2.2nF到4.7nF之间。容值过大会导致漏电流超标，带来安全隐患。多个元件配合使用效果更好。共模扼流圈与Y电容组成LC滤波电路，对噪声形成双重拦截。

2. PCB设计中的共模抑制技术

布局策略决定滤波效果成败。设计人员必须将滤波电路紧贴接口放置。信号进入接口后首先经过滤波处理，避免噪声侵入设备内部。某路由器设计中将滤波电路与USB接口的间距控制在3mm内，传导干扰降低12dB。

接地质量直接影响噪声泄放效果。设计人员采用星型单点接地方式。所有滤波元件的地线汇聚到同一个接地点。这种方式避免地线形成环路，防止地线噪声叠加。接地路径需要短而宽。设计人员加粗地线，减少阻抗。某音频设备优化地线后，底噪降低6dB。

输入输出隔离防止信号交叉干扰。设计人员将滤波电路的输入线与输出线分开布置。输入区与输出区之间设置隔离带，通常使用地线隔离带。信号只能单向流动，避免噪声回流。电源滤波需要特别处理。设计人员在电源入口布置π型滤波器，由两只电容和一只电感组成。这种结构对电源噪声的抑制效果最好。

过孔设计影响高频性能。设计人员为每个滤波电容配置独立接地过孔。过孔位置紧贴电容焊盘，缩短电流路径。多个过孔并联使用可降低等效电感。某千兆网口设计采用双过孔接地，1GHz频点噪声抑制提升15%。

3. 高密度接口的特殊解决方案

三维正交布局解决空间不足问题。设计人员将共模电容布置在中间信号层。差模电容布置在表层和底层。共模扼流圈轴线与接口排线方向垂直。这种结构减少电磁耦合，节省空间。某手机主板采用该方案，在6Gbps传输速率下仍保持良好信号完整性。

地平面开槽技术防止磁芯效能下降。设计人员在扼流圈投影区域刻出0.3mm宽度的隔离槽。隔离槽阻断地电流形成的涡流。磁芯恢复原有的磁导率，提升噪声抑制能力。测试数据显示，1GHz频段阻抗提升80%。

柔性-刚性接合区需要渐变控制。设计人员采用0.02mm/step的线宽渐变技术。线宽在5mm范围内平缓过渡。介质层选用改性聚酰亚胺材料，介电常数梯度变化。这些措施减少阻抗突变，眼图质量提升20%。

铁氧体薄膜集成是新兴技术。设计人员在PCB内层嵌入50μm厚铁氧体层。铁氧体层构成局部磁屏蔽腔，阻断外部干扰。某医疗设备采用该技术后，信号采样精度提高3个比特位。

4. 设计验证与调试技巧

阻抗分析仪测量真实阻抗特性。设计人员扫描10kHz到1GHz频段的阻抗曲线。阻抗峰值需要覆盖噪声主频。100MHz噪声需要500Ω以上阻抗匹配。测试数据驱动设计优化。

近场探头定位泄漏热点。设计人员用探头扫描接口区域。探头检测电磁场强分布。辐射超标频点对应设计漏洞。某控制器通过扫描发现未滤波的复位线，整改后辐射值达标。

热成像仪发现接触不良。设计人员拍摄工作状态下的滤波电路。电容或扼流圈局部发热表示接触电阻过大。某电源模块找出虚焊的Y电容，补焊后传导测试通过率提升30%。

信号完整性测试评估设计影响。设计人员测量滤波后的信号上升时间。上升时间延长需控制在20%以内。眼图测试确保数据无误码。某Type-C接口加入共模滤波器后，眼图张开度仍保持85%以上。

共模抑制技术需要系统实施。工程师从干扰特性分析开始，精确选择滤波元件，优化电路布局，最后通过测试验证。每个环节都需要精心设计。优秀方案让设备在复杂电磁环境中稳定工作。
