PCB屏蔽罩安装工艺影响多大？焊接细节很重要

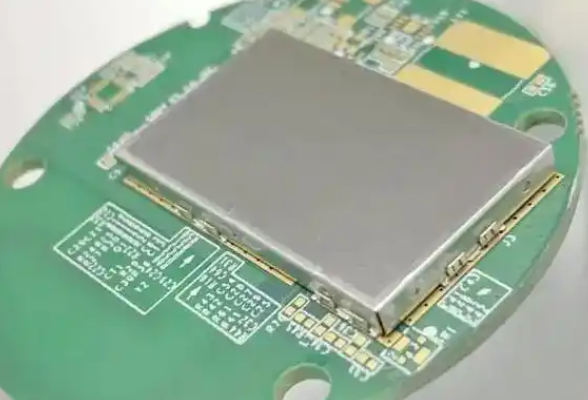

屏蔽罩是抑制电磁干扰的关键防线。但许多工程师忽略了关键一点：屏蔽罩的安装质量直接影响最终屏蔽效果。即使设计完美的屏蔽罩，如果安装工艺不当，电磁泄漏仍会发生。

一、焊接质量：

焊点完整性是保证电气连续性的基础。焊点不完整会导致屏蔽罩与PCB之间形成缝隙。这些缝隙会成为高频电磁波的泄漏通道。例如，当缝隙长度达到干扰波长的1/2时，就会形成高效的电磁辐射天线。在1GHz频率下，仅15cm的缝隙就能导致严重泄漏。

回流焊参数控制至关重要。工程师必须采用阶梯式升温曲线，峰值温度控制在245-250℃（无铅工艺）。温度不足会导致冷焊，焊锡无法充分润湿焊盘；温度过高则可能使屏蔽罩变形。钢网开口设计需增加焊膏量，厚度应达0.12-0.15mm，补偿屏蔽罩焊脚与PCB间的共面公差。

焊盘设计必须科学。焊盘宽度需达到1mm以上，确保足够接触面积。表面处理优先选择沉金（ENIG）或沉银工艺。这些处理能保持表面平整度，抗氧化能力优于普通OSP工艺。某智能设备采用沉金处理后，接触阻抗降低40%，1GHz频点屏蔽效能提升6dB。

二、结构设计：

分体式设计解决维修与屏蔽的矛盾。工程师先将金属框架通过SMT工艺焊接在PCB上，再通过卡扣或螺钉安装可拆卸盖板。框架焊接时使用洋白铜材料，上锡性能好；盖板则可采用成本更低的不锈钢。两者结合处需设计弹性触点，确保接触压力均匀。某路由器采用此结构后，维修时间缩短70%，且10GHz高频屏蔽效能保持稳定。

开孔策略需要平衡多重需求。散热孔直径推荐1.0-1.2mm，孔间距≥8mm。开孔位置避开高频电路正上方。在屏蔽罩四角增设定位孔，配合PCB上的光学定位点。SMT贴片机通过视觉系统校准，贴装精度达±0.05mm。某5G基站屏蔽罩采用非对称开孔设计，避免贴装反向，生产效率提升25%。

结构强度设计常被忽视。0.2mm厚度屏蔽罩需在中心区域压制加强筋，防止回流焊时热变形。平面度控制在0.1mm以内，过大会导致局部虚焊。某车载控制器因屏蔽罩变形产生0.3mm缝隙，引发500MHz频段辐射超标12dB，整改后添加支撑柱解决。

三、接地质量：

低阻抗路径是接地的核心目标。屏蔽罩每个焊脚都需配置独立接地过孔，孔径推荐0.3mm，孔壁铜厚＞25μm。多个过孔并联可降低等效电感。使用四线法测试接触阻抗，要求单点阻抗≤10mΩ，多点并联总阻抗≤2mΩ。某医疗设备通过增加过孔密度，使1GHz接地阻抗从85mΩ降至3mΩ。

多点接地布局抑制高频噪声。接地焊盘均匀分布在屏蔽区域四周，间距按λ/10设置（λ为最高干扰频率波长）。例如针对2.4GHz WiFi模块，接地焊盘间距需≤12.5mm。每个焊盘连接独立的星型接地线，避免形成接地环路。测试显示，这种布局可将1GHz噪声衰减提高15dB。

导电填充材料弥补机械缺陷。在PCB与屏蔽罩间隙处填充导电硅胶，能有效降低缝隙阻抗。某工控主板在屏蔽罩四周涂布0.5mm宽导电胶，使300MHz-1GHz频段屏蔽效能平均提升8dB。但需注意硅胶高度不超过焊盘，避免影响可维修性。

四、屏蔽效能验证：

自动光学检测（AOI）是首道质检关。AOI设备检测焊脚偏移量需＜0.1mm，焊锡填充率＞95%。系统自动比对焊点三维形态与标准模板，识别桥接、虚焊等缺陷。某生产线引入AOI后，屏蔽罩焊接不良率从1.2%降至0.15%。

近场扫描定位泄漏点。工程师使用磁探头扫描屏蔽罩边缘，检测磁场泄漏强度。某物联网设备在1.78GHz频点超标，扫描发现屏蔽罩右上角存在强磁场泄漏。整改方案是在该位置增加辅助接地弹片，辐射值降低10dB。

矢量网络分析仪（VNA）评估高频性能。VNA测量屏蔽罩S21参数，直接反映电磁波穿透损耗。测试需从10MHz扫频至6GHz，重点关注电路工作频段。测试显示，焊点完整的屏蔽罩在2.4GHz频点提供＞70dB隔离度，而存在0.1mm缝隙时隔离度骤降至35dB。

五、特殊场景解决方案

高密度板需采用三维定位技术。在PCB阻焊层设置方向标识符，屏蔽罩对应位置设置匹配标识。贴装时视觉系统检测标识夹角，偏差＞30°自动报警。某手机主板应用该技术后，屏蔽罩错位率归零。

大尺寸屏蔽罩必须分区焊接。将长度＞50mm的屏蔽罩分成多个焊接区，每个区域独立设置温度曲线。中部区域峰值温度提高5-8℃，补偿热容量差异。某服务器CPU屏蔽罩采用分区策略后，焊接变形量减少80%。

柔性电路板需要动态接地。使用0.1mm厚镀铜铍青铜簧片替代刚性焊脚。簧片在Z方向具有±0.4mm补偿能力，适应板弯。测试表明，该设计经千次插拔后接地阻抗仍＜15mΩ。

屏蔽罩安装不是简单的机械装配，而是电磁密封系统的构建过程。从焊盘设计到回流焊控制，从接地优化到密封填充，每个环节都需精密控制。优秀工程师懂得：屏蔽效能不仅取决于金属罩本身，更取决于它如何与PCB融为一体。随着5G设备向毫米波频段发展，安装工艺的精细度将直接决定产品能否通过EMC测试。
