射频天线的PCB布局法则：避开这五大电磁兼容陷阱

在无线设备的开发过程中，射频天线区域的PCB设计质量直接决定了产品能否通过电磁兼容（EMC）测试，更影响实际通信性能。许多工程师投入大量时间调试射频电路，却常常忽略了一个关键事实：天线周围的布局与布线细节才是决定电磁兼容成败的隐形分水岭。

一、天线类型决定布局策略

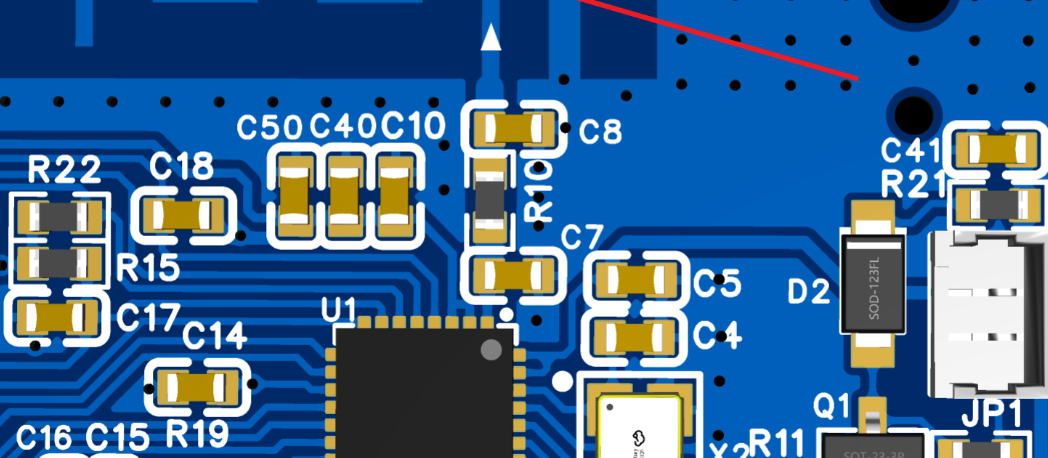

倒F型天线（PIFA） 需要严格遵守净空区规则。天线区域下方所有层必须完全掏空，禁止铺铜或走线。天线三面需预留至少λ/10（2.4GHz对应12.5mm）的净空距离，仅保留馈点侧接地。接地馈点需采用“过孔阵列”强化连接，阵列间距≤3mm，确保低阻抗接地路径。

陶瓷贴片天线 需置于板边，底部同样禁止铺铜。天线两侧需设置1mm宽接地隔离带，带内每间隔2mm布置接地过孔，形成电磁屏蔽墙。

棒状外接天线 的RF引出线若长度＞5mm，需按50Ω阻抗控制布线。线下方第二层需净空处理，第三层铺完整地平面作为参考层。

二、隔离分区：阻断干扰传播链

高低功率电路物理隔离：将高功率放大器（HPA）与低噪声接收电路（LNA）分别布置在PCB正反面。若空间受限，可添加金属屏蔽罩隔离腔，腔体长宽比需＞2：1，避免方形腔体诱发驻波。

数模混合电路的分地设计：

• 数字区域与射频区域采用“开槽隔离”，槽宽≥2mm

• 两地间通过磁珠并联10nF电容单点连接，阻断低频地环路同时提供高频接地路径

• 敏感模拟电路（如ADC前端）采用环形接地护线，护线宽度≥0.8mm，通过双电阻对称接地

时钟电路的特别处理：

• 晶振下方所有层禁止走线

• 时钟线包地处理：两侧布置0.3mm接地过孔带，过孔间距≤λ/20（2.4GHz对应6mm）

三、传输线设计的三个关键控制点

阻抗连续性：

• 微带线采用隔层参考，顶层走线以第二层完整地平面为基准

• 线宽按板材参数精确计算（如FR4板厚0.2mm时，50Ω线宽约0.4mm）

• 拐角采用135°斜角或圆弧补偿，避免直角走线引发阻抗突变

串扰抑制：

• 并行射频线间距≥3倍线宽（3W原则）

• 不同层走线正交交叉，避免平行重叠

• 高速数字线（如DDR时钟）与射频线分层布置，中间插入接地层隔离

过孔优化：

• 换层过渡处使用双过孔并联，过孔直径与线宽相当（如0.4mm线配0.4mm过孔）

• 过孔两端添加接地隔离过孔，形成局部法拉第笼

四、接地与屏蔽的协同设计

四层板最优叠层结构：

• Top层（射频元件与天线）

• 内电层1（完整射频地平面）

• 内电层2（电源与数字地）

• Bottom层（低速数字电路）
  该结构使射频回路面积缩小60%，辐射噪声降低20dB。

电源去耦的层次配置：

• 芯片电源引脚3mm内放置0.1μF陶瓷电容

• 1cm处布置10μF钽电容

• 电源入口布置22μF电解电容，形成三级滤波网络

屏蔽罩的工艺细节：

• 焊接屏蔽框时采用阶梯式回流焊曲线，峰值温度245±5℃

• 屏蔽框接地点间距≤λ/10（2.4GHz对应12.5mm）

• 框体四角填充导电硅胶，填补PCB与罩体间隙，缝隙宽度控制在0.1mm内

五、验证与调试的实用技巧

近场扫描定位法：使用磁探头在10cm×10cm网格内扫描PCB表面，检测磁场强度超过-50dBm的区域即为潜在干扰源。某蓝牙模块通过此法定位到未滤波的USB数据线，整改后辐射降低8dB。

热成像辅助诊断：工作状态下用热像仪扫描，异常发热的滤波电容（磁芯饱和）或电感往往是EMI源头。某WiFi模块中发热的电源电感实测辐射超标15dB，更换为屏蔽电感后通过认证。

阻抗连续性测试：使用TDR（时域反射计）检测传输线，阻抗突变超过±5Ω的位置需重新布线。某5G终端中直角走线导致阻抗跳变至65Ω，改为圆弧走线后回波损耗改善6dB。

射频天线的PCB设计是一场与电磁规律的精准博弈。布局决定辐射路径，隔离阻断干扰传播，阻抗匹配能量传输——这三个维度的协同设计是提升电磁兼容性的核心逻辑。随着5G向毫米波频段演进，天线的尺寸越来越小，但布局的精细度要求却成倍增加。只有将电磁兼容思维前置到设计初期，才能避免后期整改的被动局面。
