藏在细节里的多板系统兼容性破局之道

某工业控制设备在调试阶段出现数据丢包，工程师检查单板功能都正常。问题最终定位在主板与扩展卡之间的连接器——两块PCB板在振动环境下出现0.1毫米的错位，导致阻抗突变和信号反射。这个案例揭示了一个关键事实：多PCB板系统的兼容性问题往往藏在板间互连的细节中。

一、互连问题：连接器是故障高发区

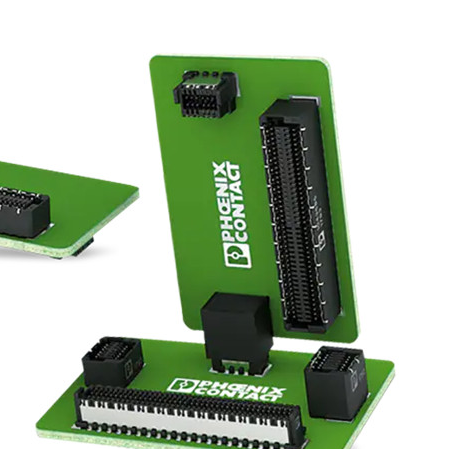

连接器对齐偏差是多板系统的头号杀手。当一块主板上安装多个连接器时，每个连接器存在约±0.05毫米的制造公差。这些公差会累加，最终导致错位。例如两个间距0.4毫米的连接器，公差累加可能达到0.15毫米，相当于引脚间距的37.5%。振动或热膨胀会进一步放大偏差，引发接触不良。

逻辑错配是另一个隐形陷阱。工程师设计两块电路板时，若未统一连接器引脚定义，可能出现引脚旋转180°或网络分配错误。比如某医疗设备中，主板上的SPI_CLK信号被误接到扩展板的复位引脚，导致系统频繁重启。解决方法是在同一设计项目中同步两块板的原理图，用软件自动校验连通性。

材料腐蚀加剧连接失效。锡镀层连接器在潮湿环境中会生成氧化膜，接触电阻增加200%以上。工程师应优先选择镀金连接器，并在PCB焊盘周围涂覆三防漆，阻断水汽渗透路径。

二、信号完整性问题：阻抗突变引发连锁反应

板间传输线阻抗不连续是高速信号的致命伤。当信号从主板通过连接器进入扩展板时，连接器引脚带来的寄生电感会使阻抗突然升高。某服务器PCIe插槽实测显示，连接器处阻抗从90Ω跃升至110Ω，导致6.8dB的信号反射。对策是在连接器两侧放置阻抗匹配结构：

• 主板侧串联33Ω电阻补偿感性突变

• 扩展板侧并联15pF电容抵消容性负载

层间串扰在多板系统中被放大。两块电路板平行堆叠时，顶层走线产生的电场会耦合到相邻板的底层。测试表明，当板间距<3mm时，1GHz信号的串扰增加40%。有效隔离方案包括：

• 在板间插入金属屏蔽板，并焊接接地过孔阵列

• 相邻板的信号层采用正交布线，切断耦合路径

同步切换噪声（SSN） 在共享电源时更严重。多块板卡同时切换逻辑状态会产生峰值电流，通过电源阻抗引发电压波动。某通信设备中，四块数字板同时工作使+5V电源产生1.2V纹波。工程师在每块板的电源入口增加10μF陶瓷电容，并将电源层改为树形拓扑，噪声降低70%。

三、接地策略：从环路陷阱到噪声通道

地环路电流是多板系统的顽疾。当两块板通过信号线和机壳分别接地时，会形成闭合回路，50Hz工频干扰在回路中感应出100mV噪声。典型案例是某音频设备底噪超标，整改方案包括：

• 所有板卡通过铜柱连接到中央接地点

• 信号地线与机壳地在单点汇接

多点接地在高频场景失效。超过100MHz时，地平面电感使各接地点电位不一致。某雷达系统在1.2GHz频点辐射超标，检测发现三块板卡的地平面存在0.3V压差。工程师的解决方案是：

• 在板间连接器旁布置接地针阵，间距<λ/10（1.2GHz对应12.5mm）

• 用导电泡棉填充板间缝隙，形成连续电磁屏蔽

四、系统级解法：三维协同设计是关键

机械与电气协同仿真必不可少。某无人机飞控系统将六块PCB堆叠在60×40mm空间内。工程师使用3D EM工具（如Cadence Clarity）模拟振动下的连接器形变，并优化螺钉位置，使位移量控制在0.02mm内。同时进行热仿真，确保散热器不压迫连接器。

模块化测试策略提前暴露问题。先单独测试每块电路板，再逐级组装验证：

1. 主板+电源板：测试供电纹波<5%

2. 加入数字处理板：测量信号时序余量>1ns

3. 接入模拟采集板：验证信噪比>80dB

防呆设计杜绝装配错误。在连接器周围添加定位柱和方向键，某工控设备采用非对称螺钉孔布局后，错误插拔概率归零。同时用彩色丝印标注对接顺序，如"红接红，蓝接蓝"。

多PCB板兼容性问题本质上是机械公差、电磁耦合、电气参数的交叉作用。解决思路需跳出单板思维，在三维空间里审视连接器公差累加、板间电磁耦合、接地环路等系统级效应。优秀的设计如同指挥交响乐——每个电路板是独立乐器，而连接器和接地策略是保证和谐演奏的指挥棒。
