电磁兼容设计在新一代PCB技术中的突破方向

电子设备正变得越来越小、越来越快。PCB（印刷电路板）作为设备的核心载体，其设计复杂度一路攀升。高密度、高速度、高功率已成为常态，但这也带来了棘手的电磁兼容性（EMC）问题。传统设计方法已经难以应对新型PCB的电磁干扰挑战，创新解决方案正在涌现。

高密度互连带来的挑战

今天的PCB上挤满了元件和线路。器件间距不断缩小，信号频率却持续攀升。在GHz级别的传输速率下，电磁干扰（EMI） 几乎无法避免。这些干扰不仅影响设备自身稳定性，还会干扰周围设备正常工作，甚至威胁航空、医疗等关键领域的安全运行。

高密度设计加剧了串扰问题。当信号线间距过小或平行布线过长时，电场与磁场耦合效应 会显著增强。一条信号线上的噪声可以轻易“跳”到邻近线路，导致信号失真或系统误动作。研究显示，在未优化的设计中，串扰幅度可能超过安全阈值50%以上。

新型材料提升EMC性能

低损耗材料正成为高速PCB的首选。与传统FR4材料相比，新型板材具备更低的介电常数（Dk）和损耗角正切（Df）。这些特性直接减少了信号传输中的能量损耗和发热，同时抑制了电磁波的无效辐射。

屏蔽材料也在进化。除了传统金属屏蔽罩，纳米涂层和导电聚合物开始获得应用。这些材料可直接喷涂在PCB表面，形成轻量且柔性的屏蔽层。它们对高频干扰的衰减效果比常规铜箔提高30%以上，尤其适合可穿戴设备和超薄终端。石墨烯复合材料更是前沿研究方向，其独特的二维结构有望实现全频段电磁吸收。

设计方法创新

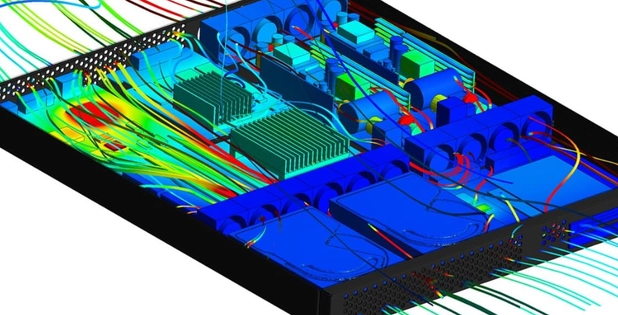

三维电磁场仿真技术正在改变设计流程。设计师可以在制板前预测电磁场分布，识别潜在干扰热点。通过时域与频域联合分析，软件能精准模拟信号反射、串扰和辐射特性，将后期设计修改成本降低70%以上。

布线策略也有重大突破。带状线布线因上下均有参考平面，其抗干扰能力明显优于表面层的微带线。实验证明，在相同条件下，带状线可将串扰幅度降低40%。差分信号对的普及也是一大进步，它通过相位抵消原理显著抑制共模干扰，同时减少对外辐射。

智能布线算法开始崭露头角。机器学习技术通过分析历史设计数据，自动生成低辐射布线方案。AI系统能自主优化走线长度、间距和层分配，在保证信号完整性的前提下将EMI降至最低。

屏蔽技术演进

屏蔽不再局限于外部金属罩。嵌入式屏蔽层已成为多层板的标配。在12层以上高端PCB中，通常设置2-4个专用屏蔽层，通过过孔阵列形成“法拉第笼”结构。这种设计将干扰限制在局部区域，避免噪声跨区域传播。

屏蔽地线的布局规则被重新定义。研究发现，在敏感信号线之间插入接地的屏蔽线，能切断容性耦合路径。但关键是要确保屏蔽线通过多点低阻抗接地，否则噪声反射反而会加剧干扰。优化后的屏蔽线布局可使串扰降低15dB以上。

电源完整性解决方案

电源噪声是EMI的主要来源之一。多层板中的专属电源层配合去耦电容阵列，构成了基础解决方案。但新一代设计更进一步，采用分立电源岛技术。它为不同功能模块提供独立供电通道，阻断噪声通过电源网络传播。

新型滤波技术在电源入口处发挥关键作用。π型滤波电路结合铁氧体磁珠，能有效滤除MHz-GHz频段的开关噪声。在汽车电子等严苛环境中，这种设计可将传导发射降低20dBμV以上。

测试验证智能化

EMC测试不再只是最后的通关环节。实时监测系统可嵌入PCB内部，在设备运行中持续采集电磁辐射数据。结合物联网技术，这些数据能帮助构建“电磁指纹库”，为后续设计迭代提供依据。

机器学习算法开始用于测试数据分析。通过对海量测试结果的深度学习，AI能精准定位EMI超标根源，并提供修改建议。这使设计验证周期从数周缩短至几天，加速产品上市进程。

未来发展方向

随着5G/6G和人工智能技术的推进，PCB电磁兼容设计面临更大挑战。自适应EMC技术成为研究热点，它能根据实时电磁环境动态调整终端匹配电阻或滤波器参数，在复杂环境中维持稳定性能。

系统级协同设计将成为必然趋势。芯片封装、PCB与外壳的EMC设计必须统一规划。比如，将PCB屏蔽层与机壳通过导电泡棉无缝衔接，形成完整电磁隔离体。这种三维集成设计可提升整体屏蔽效能40%以上。

电磁兼容设计正从“被动防护”转向“主动抑制”。它不再是简单满足测试要求的技术环节，而是成为PCB核心竞争力的关键指标。只有把握材料创新、设计方法和智能技术三大方向，才能在未来电子产业中赢得先机。
