PCB可靠性工程在产品需求中的战略地位

PCB可靠性设计已从“满足基本功能”的技术细节，升级为决定产品生死的关键战略要素。

一、核心地位：从功能实现者到系统守护者

PCB不再是简单的电路载体。在高端电子设备中，它承担着信号保真、能量分配、结构支撑和热管理的四重使命。

信号完整性直接关联系统性能。一条10Gbps的高速信号线若因阻抗突变产生反射，信号边沿畸变超过30%就会引发误码。工程师必须将走线公差控制在±5%以内，才能满足毫米波通信的时序要求。

电源分配网络（PDN）的稳定性决定系统可靠性。当CPU瞬间功耗达300A时，电源路径上0.5mΩ的额外阻抗就会产生150mV压降，可能触发芯片保护性宕机。因此大电流PCB需采用2盎司厚铜箔，并将过孔电阻严格限制在2mΩ以下。

机械结构强度影响产品寿命。振动环境中，非对称层压的六层板会产生0.3%以上的翘曲，导致BGA焊点疲劳断裂。解决方案是强制采用对称叠层结构，例如“信号-地-电源-电源-地-信号”的层叠配置。

二、三大支柱：可靠性设计的底层逻辑

（1）材料与工艺基础

板材选型是首道防线。普通FR4在150℃时介电常数波动达15%，而高频RO4350B材料在同等条件下波动仅2%。汽车电子必须采用高TG材料（TG＞170℃），才能承受发动机舱的长期高温。

表面处理工艺同样关键。工业设备在潮湿环境中，无铅喷锡焊盘易发生硫化腐蚀。工程师改用化学沉金工艺后，盐雾测试寿命从72小时提升到500小时。

（2）设计规则体系

接地策略需分频段设计：

• 低频电路（<1MHz）采用单点接地，消除地环路干扰

• 高频电路（>10MHz）实施多点接地，接地孔间距需小于λ/10（10GHz对应1.5mm）

• 混合信号系统在ADC下方开1.5mm隔离槽，再用磁珠并联10nF电容桥接

电磁兼容设计要立体管控：

• 时钟线采用包地处理，两侧布置0.3mm接地过孔带

• 电源入口设置π型滤波器，电容接地端必须独立双过孔

• 金手指区域采用“负公差”设计，阻焊开窗比焊盘小0.05mm

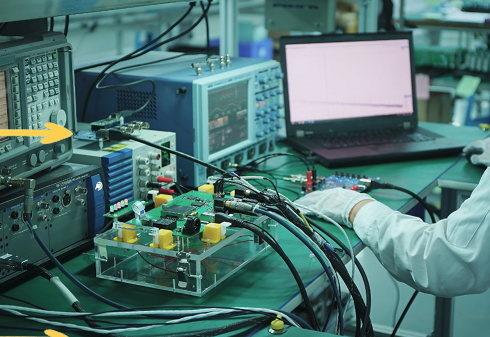

（3）验证与反馈机制

热成像技术暴露隐藏缺陷。某电源模块中一个过孔温度达85℃，远高于周边元件。分析发现是0.2mm过孔铜厚不足，优化后温降22℃。

时域反射计（TDR）定位毫米级误差。当10Gbps信号在金手指处阻抗突跳至65Ω，通过反焊盘优化可将阻抗波动压缩到±5Ω以内。

失效树分析（FTA）系统化归因。建立故障代码库（如F003代表“陶瓷电容与铝基板CTE不匹配”），驱动设计规则迭代。

三、协同效应：可靠性设计的乘数效应

跨部门协作打破信息壁垒：

• 每月召集硬件、测试、工艺三方评审会，用失效板件现场诊断

• SMT车间反馈01005电阻偏移问题后，设计端立即在封装库增加0.05mm防焊坝

• 通过这种实时联动，某企业首件通过率提升40%

全链条覆盖贯穿产品生命周期：

• 设计阶段：用3D EM工具模拟连接器在振动下的形变

• 制造阶段：通过AOI自动检测阻焊桥宽度（≥0.1mm）

• 使用阶段：采集现场故障数据，驱动下一版设计规则升级

规范驱动构建技术护城河：

• 遵循IPC-6012标准，确保PCB在-40℃~125℃环境下功能正常

• 汽车电子执行AEC-Q200认证，要求2000小时高温高湿测试

• 这些标准已成为国际大厂的准入门槛，直接决定产品溢价能力

结论：从成本项到价值引擎的跃迁

PCB可靠性设计的战略地位，本质上是电子产业竞争维度升级的缩影。当消费电子进入同质化竞争，工业设备面临极端环境挑战，医疗设备追求零失效标准，可靠性已成为产品差异化的核心支点。

优秀企业早已行动：

• 某服务器厂商将PCB设计检查清单从80项扩至148项，三年内现场故障率下降70%

• 新能源车企在电池管理系统中采用6层2.4mm厚铜PCB，高温工况寿命提升至15年

• 这些案例印证了一个趋势：PCB可靠性投入不再是成本项，而是降低售后成本、提升品牌溢价的价值引擎

随着5G向毫米波推进、AI服务器功耗突破千瓦级，PCB可靠性设计正从后台走向前线——它既是产品失效前的最后防线，也是企业技术实力的终极试金石。
