PCB信号回流路径设计要点

信号回流路径是电流在PCB上形成完整环路的关键通道。很多人只关注信号怎么发送出去，却很少关心电流怎么返回来。高频信号传输的本质其实是给传输线与参考平面之间的介质电容充电的过程。回流路径设计不当会导致信号反射、衰减、电磁干扰等问题。工程师需要理解电流总是在寻找最低阻抗路径的物理定律，才能设计出可靠的电路板。

一、回流路径的核心设计原则

环路面积最小化是首要规则。环路面积越大，电磁辐射越强。工程师应确保环路面积小于信号波长的1/20。比如在1GHz信号中，波长约300mm，环路面积需控制在15mm2以内。

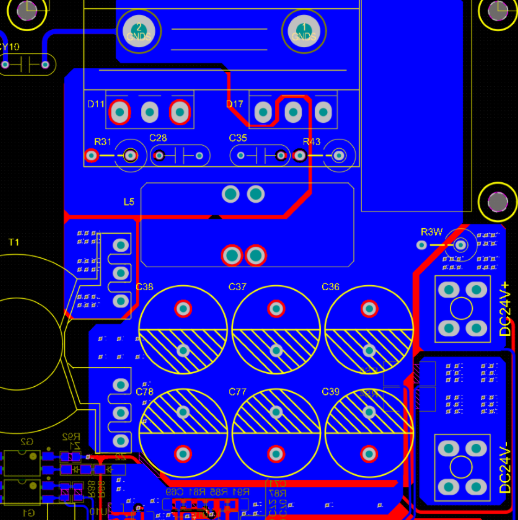

保持参考平面连续至关重要。信号线下方需要完整的地平面或电源平面作为电流返回的通道。如果信号线跨过分割槽，返回电流会绕行。绕行会增加路径长度。路径过长会引入额外电感（约0.5nH/mm）。额外电感会造成信号振铃和时序偏移。

优化过孔布局能减少阻抗突变。信号换层时，返回电流需通过过孔切换参考平面。工程师应在信号过孔旁添加接地过孔。接地过孔提供低感抗通路。例如在BGA区域，每个信号过孔配1-2个地孔，可将阻抗突变降低60%。

二、低频与高频信号的差异

低频信号（<1MHz）和高频信号（>10MHz）的回流行为完全不同：

高频信号的回流路径紧贴信号线下方。电流密度呈高斯分布，90%的电流集中在信号线中心±3h范围内。层间距越小，回流路径越集中。例如在0.2mm层间距的6层板中，回流路径宽度仅±0.6mm。

三、关键设计技巧

混合信号系统需采用分区不分割策略。数字与模拟电路分区布局，但保持地平面完整。工程师应在两区交界处设置“洁净通道”。通道内只布跨区信号线，每条信号线配专属接地屏蔽线。屏蔽线两端多点接地，可降低串扰8dB以上。

电源分割区必须桥接处理。电源层分割会导致返回电流绕行。工程师需用0Ω电阻或细铜线连接分割区。桥接点应靠近信号跨接点。某千兆网卡设计曾因未桥接导致电流绕行12mm，引发0.5nH寄生电感，最终造成EMI超标。

过孔设计要平衡寄生参数。电源过孔采用12mil/16mil（孔径/焊盘），信号过孔采用8mil/12mil。差分对换层时，过孔间距需小于信号波长的1/20。例如5GHz信号需保持过孔中心距≤1.5mm。

四、典型误区与解决方法

误区1：地平面万能论
即使有完整地平面，信号线跨越不同参考层仍会形成电流环路。某5G基站的DDR4布线案例显示，每增加1个过孔，回流路径电感增加0.3nH，导致眼图闭合度下降15%。
解决方法：高速信号（如时钟线）限定在同一信号层布线，避免跨层。

误区2：磁珠滥用
在电源入口串联磁珠可能阻断返回路径。某FPGA板测试中，磁珠使电源回流路径阻抗增加3倍，引发地弹噪声。
解决方法：仅在噪声源出口使用磁珠（如开关电源输出），且并联10μF电容提供低频回流路径。

误区3：忽视连接器回流
外部接口（如USB）的金属外壳未接机壳地时，噪声会通过地层耦合。某工业控制器因HDMI外壳接地缺失，导致30MHz辐射超标10dB。
解决方法：连接器金属外壳用多点铜柱连接机壳地，与PCB数字地通过100pF电容单点耦合。

五、仿真驱动的设计闭环

三维电磁仿真可预判回流缺陷。工程师使用HFSS建立包含封装参数的PDN阻抗模型。某无人机主控板仿真发现：地平面间隙在2.4GHz处引发谐振，通过追加0.1mm铜箔填补间隙使谐振消除。

测试点布局实现实时监测。在PCB预留频谱仪探头接口。对比电源开关时的地线噪声谱。某新能源汽车控制器发现300MHz噪声峰值，通过增加2.2nF贴片电容使其降低60%。

电磁指纹数据库加速迭代。记录每次EMC测试数据，特别是优化前后的辐射对比。某路由器厂商通过机器学习分析发现：过孔间距从2mm减至1mm可使辐射降低8dB，该经验直接导入新产品设计。

信号回流路径设计是“电流思维”的终极体现。好的设计让电流安静地回归原点，差的布局则迫使电流在板卡上“流浪”并制造干扰。高频电流永远选择物理最短路径返回，而非设计者画的理想路线。掌握回流规律，才能在方寸电路间构建真正可靠的信号通道。
