PCB电磁兼容设计实战：防护等级如何提升？

在智能汽车和5G基站等复杂电磁环境中，PCB的电磁兼容性（EMC）直接决定设备可靠性。以下是基于工程实践的防护等级提升方案。

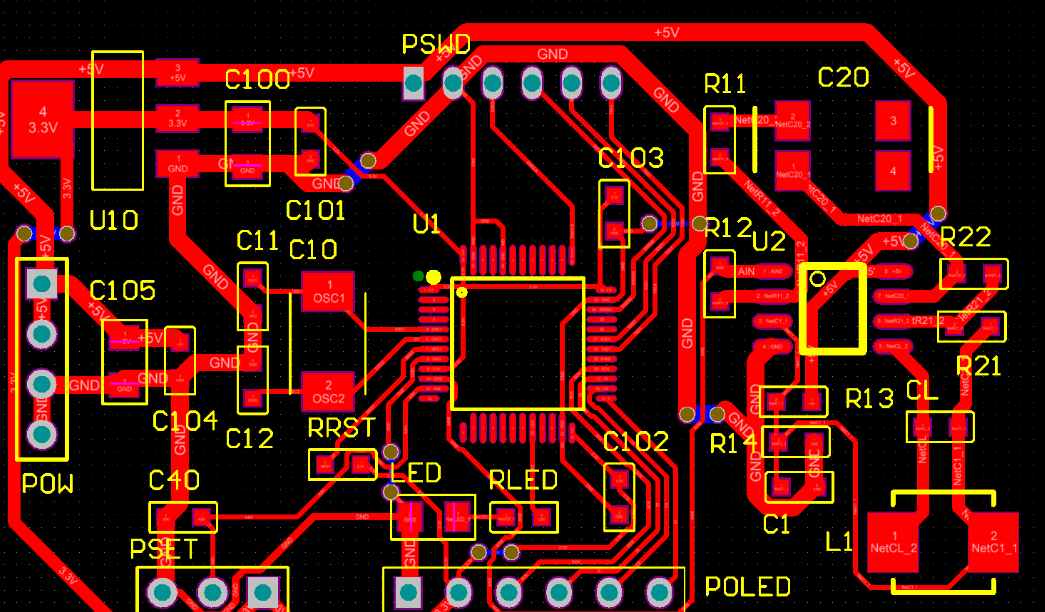

一、地平面：

地平面是控制电磁干扰的核心。多层板必须保留完整接地层。工程师应该将接地层放在信号层正下方。这样能利用镜像效应抵消60%以上的空间辐射。数字电路和模拟电路要采用分区域接地。低频电路适合单点并联接地，高频电路则需要多点串联接地。接地线越宽越好，线宽每增加1mm，噪声阻抗降低约30%。汽车电子案例中，将接地线宽从0.5mm增至2mm后，系统误码率下降40%。

二、电源完整性：

开关电源噪声是主要干扰源。工程师应该在IC电源引脚旁放置去耦电容。每个电容距离芯片不超过2mm，用0.1μF陶瓷电容搭配10μF钽电容效果最好。电源层需要物理分割。模拟电源与数字电源的间隙要大于20mil。跨分割区域用π型滤波：某医疗设备实测显示，磁珠+双电容结构让电源噪声从120mV降至35mV。

三、元器件布局：

敏感元件必须远离噪声源。工程师应该把晶振、传感器放在板边，与网口、开关电源保持15mm以上间距。高速器件需要特殊处理。DDR内存、时钟驱动器要靠近连接器布局。某路由器设计中，缩短时钟线长度50%后，信号过冲电压减少22%。发热器件影响散热通道。功率MOSFET应独立布局，并增加散热铜箔。实测表明，每增加100mm2散热铜箔区域，器件温升降低8℃。

四、布线策略：

直角走线会引发反射。工程师应该用45°斜角或弧形转角。在10GHz高频线路中，弧形转角使阻抗波动减少12%。差分对布线必须等长。线距误差超过0.2mm会导致共模噪声增加。音频电路采用包地处理：地线环绕信号线，每200mm打一个接地过孔，串扰降低18dB。过孔数量需要严格控制。每个过孔增加约0.5nH电感。某射频板优化后将过孔数量从32个减至9个，插损改善0.7dB。

五、安规与防护：

爬电距离关乎安全性。300V电路在污染环境中需要至少3.2mm间距。工程师应该使用开槽设计。在AC/DC电源模块间开0.4mm隔离槽并填充环氧树脂，耐压值提升至4kV。三防漆增强环境耐受性。丙烯酸涂层50μm厚度能抵御85%湿度环境。盐雾测试表明，涂层可使腐蚀风险降低70%。

六、仿真验证：

电磁场仿真必不可少。工程师可以用SIwave分析热点分布。某5G基站设计中，仿真提前发现谐振点，通过调整电容布局避免了30dB的辐射超标。原型板必须做实测。关键测试包括：

• 静电放电测试：接触放电8kV，空气放电15kV

• 辐射抗扰度：10V/m场强下误码率<10??

• 传导发射：150kHz-30MHz频段低于54dBμV

电磁兼容设计的核心在于阻断干扰路径，控制电流回路，预留安全余量。通过分层接地、精准布线和严格验证，可将EMC故障率降低90%以上。防护等级提升不仅是技术挑战，更是成本与可靠性的平衡艺术。
