如何减少 PCB 装配线中的缺陷

印刷电路板 （PCB） 组装是一个复杂的过程，精度就是一切。即使是很小的缺陷也可能导致代价高昂的延误、不可靠的产品和沮丧的工程师。在 捷配PCB，我们了解您在按时交付高质量 PCB 方面面临的挑战。因此，我们整理了本指南，以帮助您减少 PCB 装配线中的缺陷。无论您是在改进设计流程还是优化生产，这些策略都将帮助您获得更好的结果。

在此博客中，我们将引导您完成以特定示例和数据为后盾的最少错误的实际步骤。从设计技巧到高级制造技术，您将找到可作的建议来改进您的装配过程。让我们开始吧。

了解常见的 PCB 组装缺陷

为了减少缺陷，您首先需要知道您面临的问题是。PCB 组装缺陷可以在任何阶段出现 - 设计、元件放置、焊接或测试。以下是工程师遇到的一些最常见的问题：

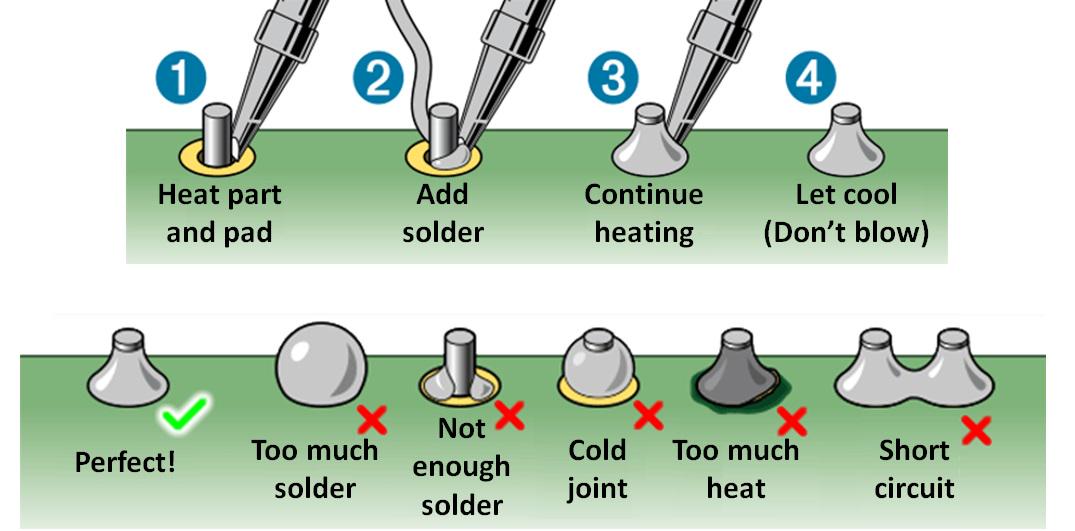

- 焊接缺陷： 冷焊点、焊桥或焊料不足会削弱连接或导致短路。
- 元件错位：元件放置不正确或未对准会破坏功能。
- 立碑：当元件的一侧在焊接过程中翘起时，通常是由于加热不均匀。
- 阻焊层问题：缺失或错误应用的阻焊层可能会使区域暴露于不需要的焊料或污染中。
- 测试差距：跳过彻底的测试会让缺陷渗入最终产品。

这些问题可能会影响 PCB 的性能。通过针对其根本原因，您可以减少返工并提高可靠性。让我们来探讨一下如何作。

可制造性设计 （DFM）

坚固的设计为无缺陷的装配奠定了基础。可制造性设计 （DFM） 是指创建易于生产且错误最少的 PCB。以下是应用 DFM 原则的方法：

- 组件间距：在零件之间为自动化工具留出足够的空间。最小间隙为 0.5 毫米，可防止拾取和放置机器撞到相邻组件。
- 走线宽度和间距：对于标准板，走线之间至少保持 0.2 毫米的距离，以避免短路。更宽的走线（例如 0.3 毫米）也可以更好地处理电流并降低焊接风险。
- 热平衡： 设计布局以在焊接过程中均匀散热。加热不均匀会抬起组件，导致立碑。
- 阻焊层覆盖：始终包括阻焊层，以防止桥接和碎屑。这是一小步，回报丰厚。

专注于 DFM 可以减少后续的装配难题。这是一种在缺陷开始之前发现缺陷的主动方法。

优化焊接工艺

焊接是许多缺陷形成的地方。控制良好的焊接工艺可以使一切变得不同。以下是正确处理的方法：

- 温度精度：使您的焊接温度与您的材料相匹配。例如，无铅焊料在回流炉中需要 240°C 至 260°C。
- 均匀加热：使用多区回流焊炉以一致地分配热量。这可以防止立碑并确保接头牢固。
- 焊膏应用：使用与您的焊盘尺寸匹配的模板均匀涂抹焊膏。过多的糊状物会导致桥梁;太少会使关节饥饿。
- 早期检查： 增加自动光学检测 （AOI） 焊后功能。AOI 以超过 95% 的准确率发现焊桥等缺陷。

拨入式焊接工艺可减少缺陷并提高 PCB 可靠性。微调此步骤的努力是值得的。

实施严格的测试程序

测试可以在缺陷变成更大的问题之前发现它们。强大的测试计划涵盖功能性和耐用性。以下是构建一个的方法：

- 在线测试 （ICT）：ICT 检查焊接、放置和连接。它可以在几秒钟内检测到开路或短路。
- 功能测试：验证 PCB 是否正常工作。对于 Wi-Fi 模块，请在 2.4GHz 下测试信号强度以确认性能。
- 环境应力：运行热循环（-40°C 至 85°C）等测试，以暴露薄弱的焊点或材料缺陷。
- 测试点：将可访问的测试点添加到您的设计中。每个网一个确保您可以轻松探测。

彻底的测试意味着以后的意外更少。它是您进行质量控制的安全网。

确保元件质量和贴装精度

缺陷通常可以追溯到组件 - 它们的质量或放置方式。以下是控制这种情况的方法：

- 准确的 BOM：仔细检查您的物料清单以获取正确的零件编号。错误的电阻值（例如，10kΩ 而不是 1kΩ）可能会使一切变得混乱。
- 布局验证：使用视觉系统确认组件是否准确。精度的目标是 ±0.1 毫米的公差。
- 值得信赖的供应商： 从可靠的供应商处采购零件，以躲避假冒产品。假芯片可能会在负载下失效，从而毁坏您的电路板。
- 正确存放： 保持组件干燥和 ESD 安全。对湿度敏感的部件需要低于 5% 的湿度才能保持无缺陷。

准确放置的高质量元件是坚固 PCB 的支柱。

利用先进的制造技术

技术可以将您的缺陷减少提升到一个新的水平。这些工具可以提高精度并及早发现问题：

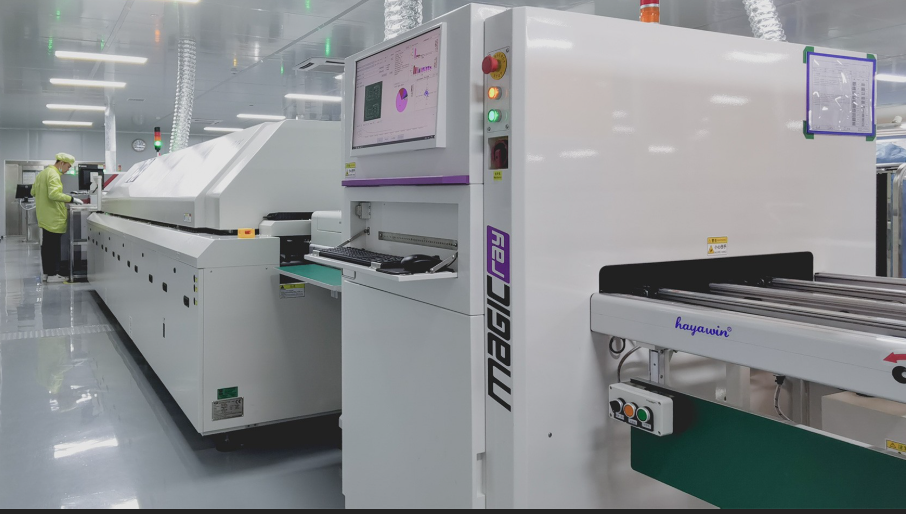

- 自动光学检测 （AOI）：AOI 以每秒高达 100cm2 的速度扫描电路板，标记焊接或放置错误。
- X 射线检查：对于隐藏的接头（如 BGA），X 射线可以显示 AOI 无法看到的空隙或错位。
- 机器人焊接：机器人始终如一地应用焊料，减少人为错误并确保接头均匀。
- 数据洞察：分析检测数据以发现模式。如果焊接温度漂移了 5°C，您就知道要调整了。

这些技术简化了您的流程并保持了较低的缺陷。它们是对质量的投资。

减少 PCB 装配线中的缺陷归结为智能设计、严格的过程控制和稳健的测试。通过采用 DFM、完善焊接、验证组件和使用尖端技术，您可以构建性能完美的 PCB。在捷配PCB，我们很自豪能够为工程师提供工具和服务来实现这一目标。遵循这些步骤，您将看到更少的缺陷 - 客户更满意。
