为您的PCB元件选择合适连接器的终极指南

您是否正在为印刷电路板 （PCB） 组件选择完美的连接器而苦恼？无论您是针对信号完整性、大电流应用还是恶劣环境进行设计，选择合适的 PCB 连接器对于项目的成功都至关重要。在本综合指南中，我们将带您了解您需要了解的有关 PCB 连接器类型、如何确保信号完整性以及满足大电流或防水需求的最佳选择的所有信息。我们还将介绍安装技术，以帮助您为设计做出明智的决策。

为什么选择合适的 PCB 连接器很重要

PCB 连接器是任何电子系统的支柱，可确保组件之间的可靠通信和电力输送。连接器选择不当可能会导致信号降级、过热或机械故障。例如，在电源电路中使用非额定大电流应用的连接器可能会导致热失控，从而损坏 PCB 和组件。另一方面，选择针对您的特定需求优化的连接器可以提高性能、降低成本并延长设计的使用寿命。

在本指南中，我们将分解选择连接器时要考虑的关键因素，包括 PCB 连接器类型比较、选择 PCB 连接器以确保信号完整性的技巧，以及大电流 PCB 连接器和防水 PCB 连接器的解决方案。我们还将探索 PCB 连接器安装技术，以确保安全持久的连接。

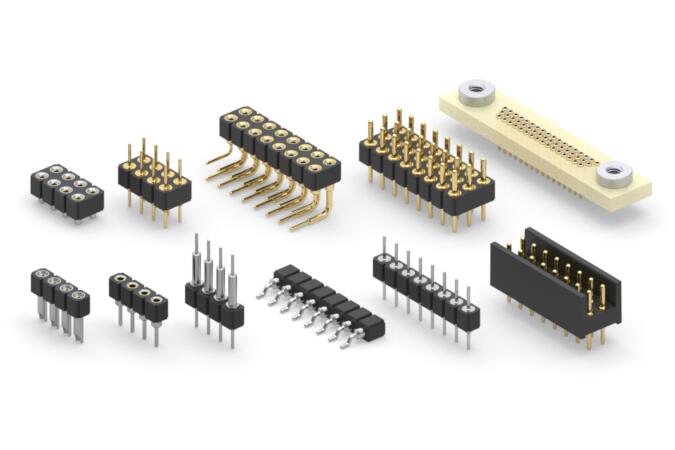

了解 PCB 连接器类型：详细比较

在选择连接器之前，必须了解可用的不同类型及其特定应用。以下是 PCB 连接器类型比较，可帮助您浏览各种选择：

1. 板对板连接器

这些连接器将两个 PCB 连接在一起，通常采用空间有限的紧凑设计。它们非常适合智能手机或工业控制器等设备中的多板系统。板对板连接器具有多种配置，包括夹层（堆叠）和共面（并排）设置，间距尺寸低至 0.4 mm，适用于高密度应用。

2. 线对板连接器

线对板连接器用于将外部电线或电缆连接到 PCB。它们常见于电源和传感器应用中。这些连接器通常具有锁定机制以防止意外断开，并且可以处理 1A 至 20A 的电流，具体取决于设计。

3. 板对线连接器

与线对板类似，这些连接器允许电线与 PCB 连接，但通常设计用于快速组装和拆卸。它们在汽车和消费电子产品中很受欢迎，其中模块化设计是关键。

4. 边缘连接器

边缘连接器用于将 PCB 连接到更大的系统，常见于 PCIe 插槽等计算机扩展卡中。它们提供高可靠性，并支持高速数据传输速率，在现代设计中有时超过 32 Gbps。

5. 背板连接器

背板连接器专为服务器和电信设备中的高速、高密度应用而设计。它们可以同时处理多个信号，旨在最大限度地减少串扰和信号损失，通常支持高达 56 Gbps 的数据速率。

每种类型的连接器都有其独特的用途，因此了解项目的要求（例如空间限制、信号速度或环境因素）至关重要。例如，如果您正在开发紧凑型 IoT 设备，那么细间距板对板连接器可能是您的最佳选择。

选择确保信号完整性的 PCB 连接器

信号完整性是高速和敏感电子设计中的重中之重。信号完整性差会导致数据错误、噪声或完全系统故障。在选择确保信号完整性的插拔式连接器时，请考虑以下因素：

阻抗匹配

连接器应与 PCB 走线的阻抗匹配，以防止反射。对于高速信号，请寻找具有受控阻抗的连接器，单端信号通常约为 50 欧姆，差分对通常约为 100 欧姆。不匹配的阻抗会导致信号反射，从而导致数据损坏。

低串扰和 EMI

当来自相邻线路的信号相互干扰时，就会发生串扰。选择信号引脚之间带有屏蔽或接地引脚的连接器，以减少串扰。此外，具有内置电磁干扰 （EMI） 保护的连接器对于靠近 RF 源或嘈杂环境的应用至关重要。

高速功能

对于 USB 3.0 或 PCIe 4.0 等应用，请选择额定用于高速数据传输的连接器。一些现代连接器支持高达 56 Gbps 的速度，同时通过优化的引脚布局和低损耗电介质等材料保持信号完整性。

实用贴士

在最近的一个设计高速数据采集系统的项目中，由于连接器选择不当，我遇到了严重的信号衰减。切换到具有 50 欧姆阻抗额定值的屏蔽背板连接器解决了这个问题，将数据准确性提高了 30% 以上。在最终确定连接器选择之前，始终使用 SPICE 或 HyperLynx 等工具对设计进行仿真，以预测信号行为。

大电流 PCB 连接器：为您的设计供电

对于需要大量电力输送的应用，例如电机控制器或电源，大电流 PCB 连接器是必不可少的。这些连接器设计用于处理 10A 至 100A 以上的电流，而不会过热或降级。

要寻找的主要功能

• 触点材料：大电流连接器通常使用镀金或镀银的铜合金，以最大限度地减少电阻和热量积聚。

• 热管理：寻找具有大接触面积和散热特性的连接器，以防止热失控。一些连接器可以承受高达 125°C 的工作温度。

• 额定电流：确保连接器的额定电流比应用的峰值负载高出至少 20%，以应对浪涌。例如，额定电流为 50A 的连接器适用于连续的 40A 负载。

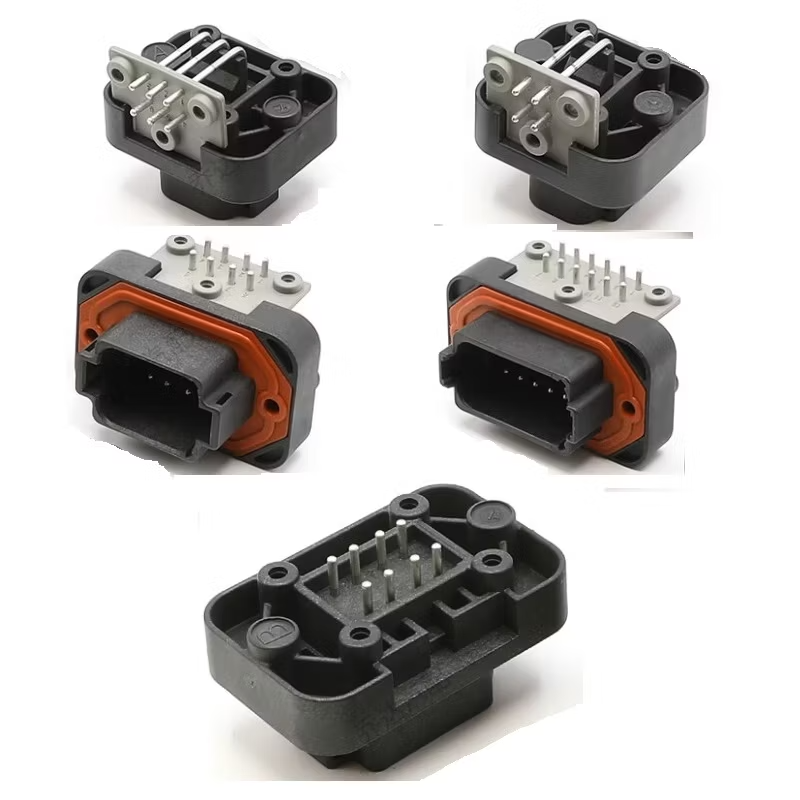

防水 PCB 连接器：抵御恶劣天气

对于户外或恶劣环境应用，防水 PCB 连接器是必不可少的。这些连接器可防止湿气进入，从而导致短路或腐蚀。它们广泛用于汽车、船舶和工业设备。

IP 评级解释

防水连接器根据其入口保护 （IP） 级别进行评级。IP67 等级意味着连接器具有防尘功能，可承受浸入深达 1 米的水中 30 分钟。对于更极端的条件，请寻找 IP68 或 IP69K 等级，它们对长时间浸没或高压水射流提供了更高的保护。

密封机构

大多数防水连接器都带有橡胶垫圈或 O 形圈来密封连接。有些还包括锁定机构以确保紧密配合。例如，某些 USB Type-C 连接器现在提供 IPX8 等级，使其适用于坚固耐用的手持设备。

实际用例

在从事船用传感器项目时，我选择了 IP68 级线对板连接器，以防止暴露在盐水中。尽管在恶劣条件下进行了数月的测试，但连接器没有显示出腐蚀迹象，确保了可靠的数据传输。始终检查材料规格 - 一些连接器使用不锈钢或特殊涂层以提高耐用性。

PCB 连接器安装技术：确保牢固贴合

连接器安装到 PCB 上的方式会显著影响其可靠性和组装的便利性。让我们探索常见的 PCB 连接器安装技术，以帮助您选择最适合您的设计的方法。

通孔安装

通孔连接器具有穿过 PCB 并在另一侧焊接的引脚。这种方法具有出色的机械强度，使其成为汽车系统等高振动环境的理想选择。但是，由于占用空间较大，它不太适合高密度设计。

表面贴装技术 （SMT）

SMT 连接器直接焊接到 PCB 表面，节省空间并支持高密度布局。它们在消费电子产品中很常见，但在组装过程中需要精确放置以避免错位。SMT 连接器通常支持回流焊接，从而简化了大规模生产。

Press-Fit 安装

Press-fit 连接器使用压入电镀通孔的引脚，无需焊接。该技术非常适合需要频繁更换连接器或焊接热可能损坏元件的应用。压接设计可承受多达 100 次插拔而不会退化。

混合安装

一些连接器结合了通孔和 SMT 功能，以提高稳定性。例如，连接器可能将 SMT 用于信号引脚，将通孔用于电源引脚，以平衡空间效率和机械强度。

选择 PCB 连接器时的主要考虑因素

除了上述特定类别之外，在为您的 PCB 组件选择连接器时，请记住以下一些一般因素：

• 环境条件：考虑温度、湿度和接触化学品的情况。对于高温环境，请选择额定温度高达 125°C 或更高的连接器。

• 配接次数：连接器多久插拔一次？一些连接器的额定寿命仅为 50 次，而其他连接器可以处理超过 10,000 次。

• 成本与性能：具有高级功能（例如屏蔽、高速支持）的高端连接器更昂贵。平衡您的预算与性能需求。

• 制造商支持：选择来自知名制造商的连接器，这些制造商提供详细的数据表和仿真模型。这可以在设计过程中节省数小时的故障排除时间。

为您的 PCB 设计做出正确的选择

为您的 PCB 组件选择合适的连接器并不一定是一项艰巨的任务。通过了解不同的 PCB 连接器类型，优先考虑信号完整性，并考虑大电流或防水功能等特定需求，您可以确保可靠和高效的设计。此外，选择合适的安装技术将提高系统的耐用性和性能。
