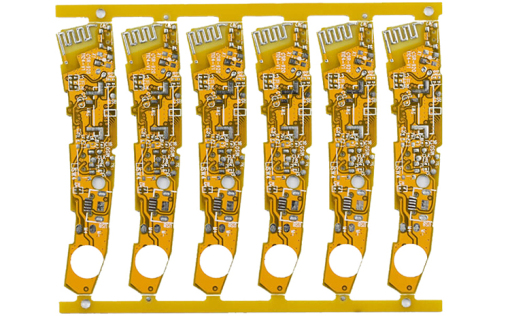

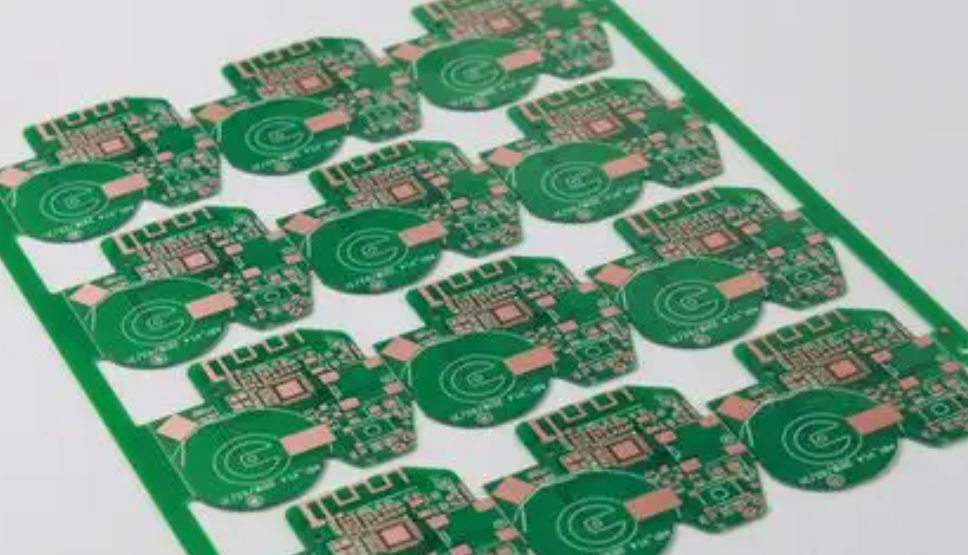

一、特殊形状PCB的重要性

随着电子产品越来越向小型化、轻量化、个性化发展，特殊形状的PCB（印刷电路板）在各类先进电子设备中扮演着重要角色。特殊形状PCB不仅能满足更复杂的设计需求，还能够使电子设备在功能上更具创新性和差异化。然而，在设计和制造过程中，特殊形状PCB相较于传统的矩形PCB，面临更多的挑战。因此，如何确保特殊形状PCB的可制造性，成为了PCB制造商和设计工程师需要重点关注的难题。

特殊形状PCB通常具有复杂的外形和不同的尺寸要求，制造过程中容易引发材料浪费、加工精度不达标、加工难度增大等问题。为了确保其在性能、质量和成本上的平衡，必须采取合理的设计方法和制造技术。

二、特殊形状PCB的设计与制造难点

1. 外形复杂性

传统的PCB一般为矩形或方形，易于切割、钻孔和铺设线路。然而，特殊形状PCB由于其独特的外形，可能包含不规则的边缘、圆角、缺口等，这些设计特点给PCB的制造带来了不小的挑战。外形的复杂性要求制造过程中的切割、打孔和成型等环节具备更高的精度和灵活性。

2. 材料的切割与使用

特殊形状PCB在切割过程中，由于其非标准化的外形，可能会产生更多的废料。如何在保证生产效率的同时减少材料浪费，成为制造商需要解决的重要问题。对于一些高精度、高频的特殊形状PCB，材料的选择和切割工艺尤其关键，稍有不慎可能导致性能损失或不合格产品。

3. 焊接与元件安装

特殊形状PCB的元件布局也相对复杂，由于其形状特殊，可能无法像标准PCB一样方便地布置元器件。这不仅要求设计师优化布局，提高空间利用率，还需要确保焊接和组装的顺利进行。某些特殊形状的PCB可能需要用到特殊的组装技术，增加了制造难度和成本。

4. 精度要求

特殊形状PCB的制造通常需要更高的加工精度。无论是外形的切割，还是电路图案的精细化加工，都要求PCB制造商具备更高的工艺技术。例如，复杂的边缘和曲线需要更精密的切割设备进行加工，保证最终产品符合设计要求。

三、特殊形状PCB的可制造性解决方案

1. 设计阶段：简化设计，优化布局

为了确保特殊形状PCB的可制造性，在设计阶段就应该尽量考虑可制造性设计（DFM）原则。DFM是指从一开始就考虑如何使产品更容易制造，降低制造成本，提高生产效率。

• 外形设计优化：尽量避免复杂的切割和多角度设计，尤其是过于复杂的圆形、斜线等。适当的圆角和对称设计能够简化加工难度，减少切割误差。

• 线路布局优化：通过合理布局，可以避免在PCB边缘或非标准区域设计过多的线路，减少切割和钻孔过程中的复杂性。在布局时，尽量将敏感电路集中在核心区域，避免复杂形状的电路板需要频繁切割。

• 元件布局：设计时要尽量避免将元件放置在边缘和角落位置，减少焊接和安装过程中的困难。在特殊形状PCB上使用SMD元器件而非DIP元器件，可以更好地利用空间，简化组装工艺。

2. 材料选择：选用合适材料，降低生产成本

材料选择对于特殊形状PCB的可制造性至关重要。选择适合的材料不仅能提高产品的质量，还能降低生产成本。

• 高精度材料：特殊形状PCB需要选用高精度、低吸湿的基材，如FR-4、CEM-3等，确保在切割和钻孔过程中不发生变形，减少浪费。高频应用的特殊形状PCB应选择PTFE、陶瓷等高频基材，以保证信号传输的质量。

• 厚度和硬度的控制：在选择材料时，还需要根据外形的复杂程度、焊接温度等因素来确定PCB的厚度。过薄的PCB容易变形，过厚则增加了加工难度，选择适当的材料厚度可以在加工过程中保持稳定性。

3. 精密加工：引入先进工艺，提高制造精度

对于特殊形状PCB，精密加工是确保可制造性的关键。制造商需要采用先进的技术和设备来提高加工精度，减少误差，确保产品符合设计要求。

• 激光切割技术：激光切割是一种高精度的加工方法，能够实现复杂外形的精细切割。激光切割不受材料硬度的影响，能精准切割复杂形状的PCB，并且不会产生较大的机械应力，减少基材的损坏。

• 精密钻孔技术：特殊形状PCB可能涉及到精密的钻孔需求，尤其是边缘和曲线部位的孔位。通过高精度钻孔机和自动化控制系统，确保孔的位置、直径和深度精确无误。

• 自动化生产设备：采用自动化生产设备可以提高生产效率，并减少人为错误。自动化生产线可以实现高精度切割、打孔、线路印刷等工艺步骤，提高生产稳定性。

4. 成品检验与质量控制：确保产品质量

特殊形状PCB的质量控制需要更加严格，尤其是在切割和钻孔过程中。常见的检验方法包括：

• 外形检查：使用计算机控制的三维测量仪器进行外形精度检测，确保切割边缘与设计图纸一致。

• 电性能测试：进行电性能测试，确保线路连通性和绝缘性能符合标准要求。对于高频PCB，还需要进行频率响应测试，保证其电气性能。

• 焊接检查：焊接质量检查至关重要，采用X射线检查技术对焊接区域进行检测，确保无虚焊、短路或断路。

5. 灵活的制造工艺：保证灵活性与精度

根据不同的特殊形状PCB需求，可以选择不同的制造工艺。灵活的制造工艺能根据产品的具体需求，进行调整优化，从而保证生产效率和产品质量。

• 多次分段切割：对于较大尺寸或不规则形状的PCB，可以采用多次分段切割方法，减少单次切割时的误差。

• 模板印刷：特殊形状的PCB可以采用模板印刷技术，确保线路印刷均匀，避免出现焊接不良的情况。

特殊形状PCB在现代电子产品中越来越广泛地应用，但其制造过程中面临的挑战也不容忽视。为了确保特殊形状PCB的可制造性，需要在设计阶段就考虑可制造性设计原则，优化外形和元件布局，选择合适的材料，采用先进的加工技术，同时严格控制质量。在制造过程中，引入精密加工和自动化设备，能够有效提高生产精度和效率，确保最终产品的质量。
