PCB静电放电防护措施及设计策略

来源: 时间: 2025/06/26 10:26:00 阅读: 261

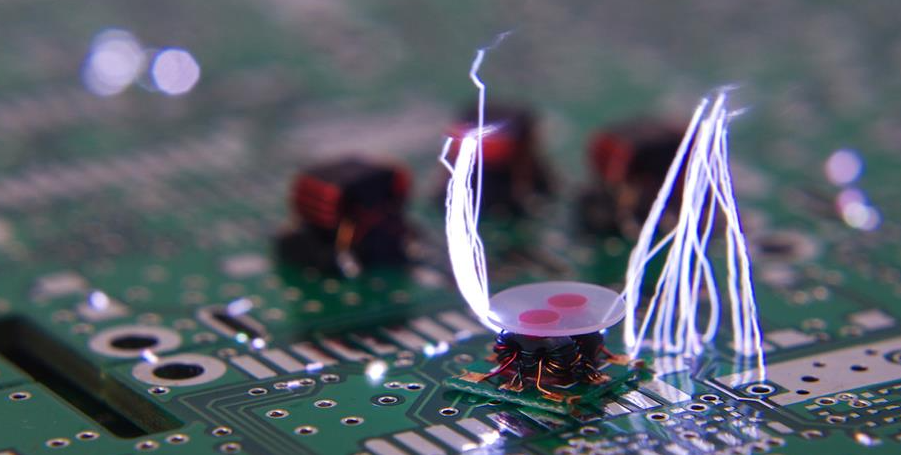

一、静电放电对PCB的影响

静电放电(ESD)是电子设备中常见的一种电气故障,尤其是在印刷电路板(PCB)生产、装配及使用过程中。静电放电发生时,带电物体与PCB或其元器件之间产生短暂而强烈的电流,可能对敏感元件造成不可逆的损害。随着电子产品日益小型化和集成化,PCB上的电路和元件的尺寸越来越小,导致其对静电放电的敏感性增加。因此,在PCB设计和生产中必须重视静电放电防护措施,确保产品的可靠性和长期稳定性。


二、静电放电原理与危害

1. 静电放电的原理

静电放电(ESD)是由带电物体与接地物体之间的电压差引起的。当电压差足够大时,电流会在两者之间形成放电路径,从而产生短时高能量的电流冲击。对于PCB来说,静电放电通常通过两种方式发生:

  • 直接放电:静电直接作用于元器件表面或PCB板的金属部分,造成电气损伤。

  • 间接放电:静电通过接地不良的设备或不良的电源设计进入电路,造成电路的功能失常。

2. 静电放电的危害

静电放电对PCB的危害主要表现在以下几个方面:

  • 元件损伤:静电放电能直接击穿敏感元件的栅极、极板或接触点,导致电路损坏。

  • 电路性能下降:即使静电放电没有直接造成元件损坏,也可能导致电路性能不稳定或暂时失效,影响设备的正常运行。

  • 长期稳定性问题:长时间暴露在静电环境中的PCB可能积累微小损伤,导致元器件的寿命缩短,增加产品返修率。


三、静电放电防护设计的原则与要求

1. 静电放电防护设计原则

为确保PCB在制造和使用过程中的可靠性,静电放电防护设计需遵循以下基本原则:

  • 预防性设计:在设计阶段就考虑如何避免静电放电的影响,通过设计来降低静电发生的概率。

  • 可靠的接地:确保所有关键元器件和电路的接地良好,避免静电通过电源或其他途径进入电路。

  • 增设保护元件:在PCB中添加静电保护元件,如二极管、电视S(TVS)二极管、放电电阻等,有效抑制静电对电路的冲击。

  • 物理隔离:对电路板和敏感区域实施物理隔离,避免静电放电直接作用于关键元器件。

  • 设计冗余:对于重要电路,采用冗余设计,确保在发生静电放电后,电路的关键部分仍能正常工作。

2. 静电放电防护要求

  • 高强度抗静电设计:特别是对于需要长时间稳定工作的高精度电子设备,要求设计中考虑抗静电保护,避免静电放电导致的损坏。

  • PCB布局优化:合理规划PCB的地层和电源层,避免静电放电的路径过长,从而降低静电放电的冲击。

  • 敏感元件保护:对敏感元件如集成电路(IC)、微处理器等,采取有效的保护措施,以避免其在暴露于静电场时发生损坏。


四、静电放电防护的设计解决方案

1. PCB布局设计

  • 合理布置接地层:在PCB设计时,应考虑设置完整的接地层,将敏感元器件和电路部分与接地层直接连接。接地层能够提供一个有效的静电释放通道,避免静电通过电源或信号线路侵入电路。

  • 电源层隔离:为了减少静电的影响,应将电源层与敏感信号层分开,避免静电通过电源线路传播到信号线路中。

  • 信号线短路设计:设计时尽量将信号线的长度缩短,降低静电放电的传播路径,减少噪声干扰。

2. 静电保护元器件的选择与应用

  • TVS二极管:TVS二极管(瞬态电压抑制二极管)能够有效地吸收瞬间的电流冲击,将电压峰值压制到安全范围内。通过在敏感元件旁边安装TVS二极管,可以保护元器件免受静电放电的损害。

  • 放电电阻:在PCB上适当位置安装放电电阻,有助于将积累的静电通过电阻分流,防止电流直接作用于敏感元器件。

  • 静电保护二极管(ESD Diode):专门设计用于静电保护的二极管,可以在静电放电发生时提供电流路径,防止静电放电的冲击直接作用到元器件上。

3. 屏蔽与物理隔离

对于高频电路和特别敏感的电子元器件,应通过屏蔽和物理隔离来增强静电防护。例如:

  • 金属屏蔽罩:在电路板的关键部分可以加装金属屏蔽罩,将敏感区域与外界环境隔离,减少外部静电场的影响。

  • 防静电材料:在设计时使用防静电的基板材料,能够有效减少静电积累,降低静电放电的发生几率。

4. 控制静电环境

除了在PCB设计中加入静电防护措施外,还需要注意生产环境和操作人员的静电防护:

  • 静电地板:在生产和组装环境中,应使用静电地板,保持地面接地,避免静电积累。

  • 防静电手环和服装:操作人员应佩戴防静电手环、穿着防静电服装,以避免静电放电进入PCB。

  • 湿度控制:保持适当的湿度有助于减少静电积累,因此生产环境的湿度应控制在合理范围内。



静电放电(ESD)对PCB的影响不可小觑,它不仅能直接导致元器件损坏,还可能影响电路的长期稳定性。为了确保PCB在生产和使用过程中的可靠性,需要在设计阶段就考虑到静电防护问题,并采取合理的设计方案和保护措施。通过合理的布局设计、选用静电保护元件、采取物理隔离措施以及控制静电环境,可以有效防止静电放电的危害,保障产品的质量和稳定性。
