手工焊接 SMT 元件：业余爱好者的分步指南

表面贴装技术 （SMT） 组件很小，但使用正确的工具和技术，您可以像专业人士一样焊接它们。在这份综合指南中，我们将引导您完成流程的每一步，从收集工具到完善您的焊接技能。无论您是焊接新手还是需要返工技巧，本教程都将帮助您在 DIY 电子之旅中取得成功。

为什么要学习 SMT 元件的手工焊接？

SMT 元件是现代电子产品的支柱。这些小部件直接焊接在印刷电路板 （PCB） 的表面上，从智能手机到业余爱好者项目，无处不在。与传统的通孔元件不同，SMT 元件更小，可实现紧凑的设计。然而，它们的尺寸使它们很难在没有练习的情况下手工焊接。

学习手工焊接 SMT 元件为业余爱好者打开了一个充满可能性的世界。您可以构建更小、更高效的项目、维修现代设备，甚至制作自己的设计原型。此外，与外包组装或使用昂贵的设备相比，掌握这项技能可以节省资金。让我们通过这个分步焊接教程深入了解手工焊接 SMT 元件的基本知识。

您需要准备的内容：用于手工焊接的工具和材料

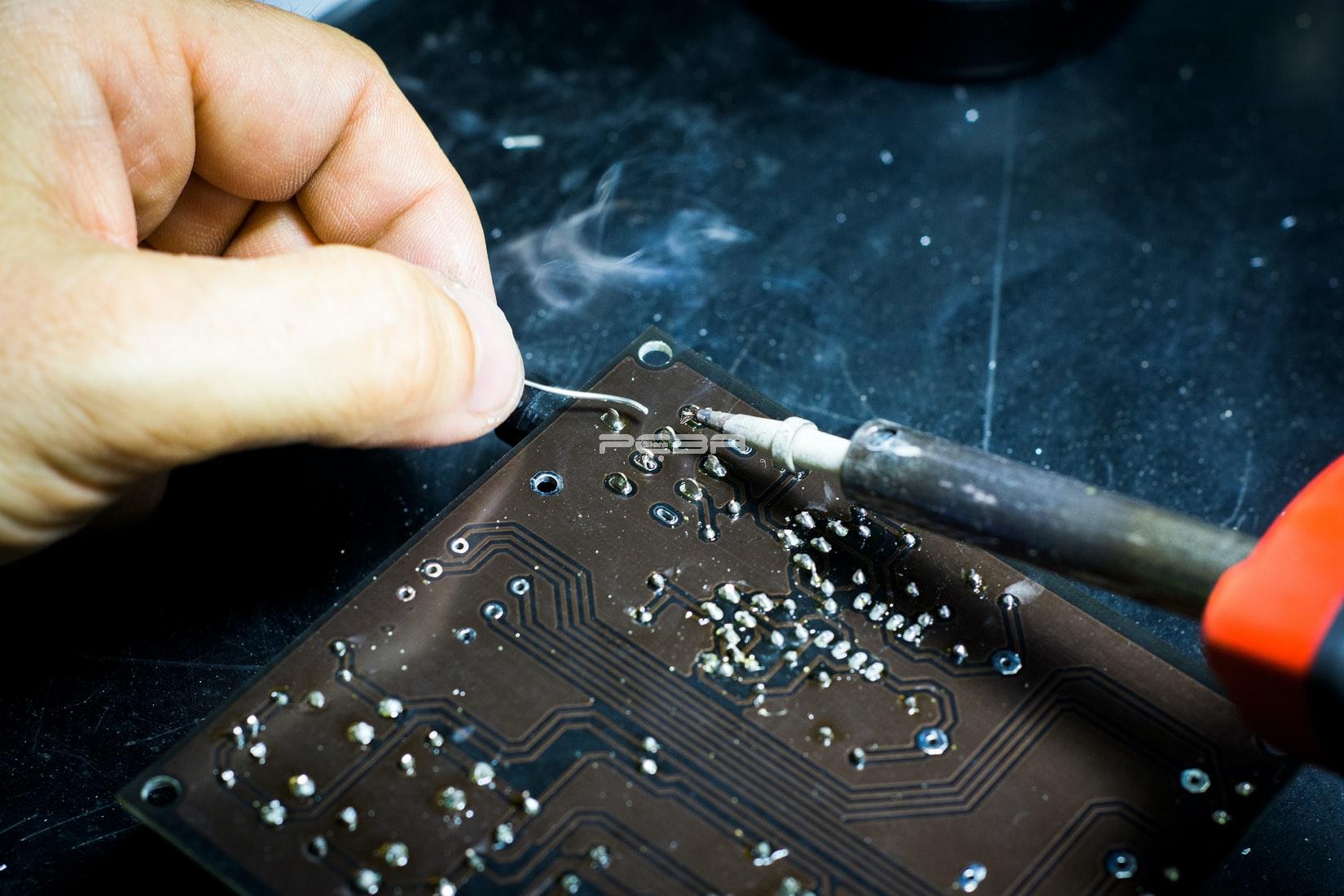

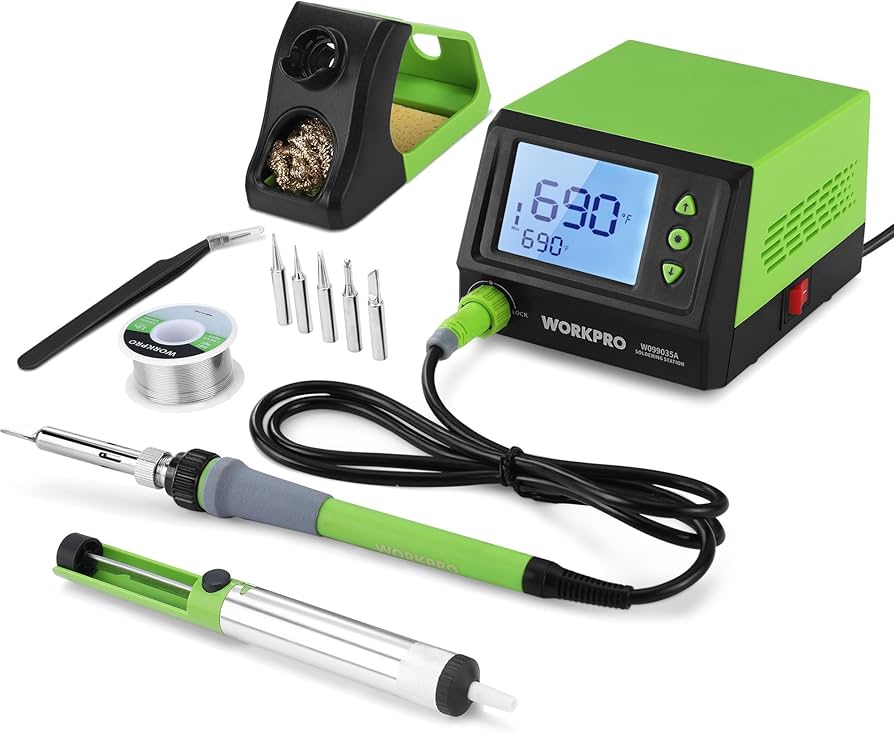

在开始之前，请收集正确的工具。拥有合适的设备可以使手工焊接 SMT 元件变得更加容易和安全。以下是 DIY 电子爱好者的必需品清单：

• 烙铁：使用带有细尖端（1 毫米或更小）的温控烙铁。15-30 瓦的熨斗适用于大多数 SMT 工作。Hakko 或 Weller 等品牌在业余爱好者中很受欢迎。

• 焊料：选择带有松香芯的细无铅焊锡丝（直径 0.5 毫米至 0.8 毫米），以便在小焊盘上获得更好的流动性。

• 通量：助焊剂有助于焊料顺畅流动并防止氧化。助焊剂笔或液体助焊剂是 SMT 焊接的理想选择。

• 镊子：精密镊子是放置 0402 电阻器或电容器等微小元件的必备工具。

• 放大镜或显微镜：SMT 元件通常小于 1 毫米，因此放大有助于放置和检查。

• 拆焊编织层/芯线：可用于焊接时的返工或修复错误。

• 异丙醇和刷子：用于焊接后清洁 PCB 以去除助焊剂残留物。

• 防静电垫和腕带：保护敏感组件免受静电放电的影响。

• PCB 或实践板：如果您是 SMT 焊接的新手，请从实践板开始，以避免损坏昂贵的项目。

为 SMT 焊接准备您的工作空间

干净、有序的工作空间是成功手工焊接的关键。以下是安全和效率的设置方法：

1. 清理您的区域：清除杂物以避免丢失微小的组件。使用小托盘或容器来存放零件。

2. 良好的照明：确保您的工作空间光线充足。带有放大镜的台灯可以改变游戏规则。

3. 通风：焊接会产生烟雾，因此请在通风的地方工作或使用排烟器。

4. 静电保护：佩戴防静电腕带并在防静电垫上工作，以保护组件免受损坏。

工作区准备就绪后，让我们继续进行手工焊接 SMT 元件的实际过程。

手工焊接 SMT 元件的分步指南

手工焊接 SMT 组件乍一看似乎令人生畏，但随着实践，它成为第二天性。请按照以下步骤开始您的 DIY 电子产品项目。

第 1 步：准备 PCB 和组件

首先检查您的 PCB。确保焊盘（将焊接元件的小金属区域）干净且没有碎屑。如果有任何污垢或氧化，请用异丙醇和刷子清洁板子。

接下来，整理您的 SMT 组件。这些器件很小——一些电阻器或电容器可以小至 0.4mm x 0.2mm（0402 尺寸）。如果需要，使用放大镜读取标记，并将其保存在贴有标签的容器中，以避免混淆。

第 2 步：将助焊剂涂抹在焊盘上

Flux 是焊接 SMT 元件时最好的朋友。它有助于焊料均匀流动并粘附在焊盘上。使用助焊笔或小刷子在元件所在的 PCB 焊盘上涂上一层薄薄的助焊剂。不要过度——一点点就有很长的路要走。

第 3 步：锡 One Pad

在放置元件之前，通过涂抹少量焊料来“镀锡”其中一个焊盘。将烙铁设置为 300°C （572°F） 左右，以实现无铅焊接。将尖端接触焊盘 1-2 秒，然后加入一小块焊锡丝，直到形成一个小圆顶。这个预镀锡焊盘将充当元件的锚点。

第 4 步：放置组件

使用精密镊子，小心地拾取 SMT 元件并将其放在焊盘上。对齐它，使一端接触镀锡垫，另一端位于裸垫上。仔细检查方向，尤其是二极管或电容器等极化元件 - 错误会毁掉您的电路。

第 5 步：焊接第一个连接

用烙铁加热镀锡焊盘约 1-2 秒，让焊料融化。用镊子轻轻地将元件压入熔融的焊料中。取下烙铁，让焊料冷却。组件现在应该固定在一侧。如果它没有完全对齐，请重新加热焊料并用镊子调整。

第 6 步：焊接另一面

现在，将元件的另一端焊接到裸焊盘上。在烙铁尖端涂上少量焊料，然后同时将其接触焊盘和元件引线。焊料应平稳流动，形成一个小而有光泽的圆角。避免使用过多的焊料 - 过多会导致短路。

第 7 步：检查和清洁

焊接后，在放大镜下检查您的作品。一个好的焊点看起来有光泽和凹陷，完全覆盖焊盘和元件引线，没有多余的斑点。如果您看到钝化或开裂的接头，则可能是“冷接头”，您需要重新加热并添加更多焊料。

最后，用异丙醇和刷子清洁电路板以去除助焊剂残留物。这可以防止腐蚀并使您的项目看起来更专业。

成功手工焊接 SMT 元件的技巧

以下是一些提高 SMT 元件手工焊接技能的其他技巧：

• 先练习：如果您不熟悉 SMT 焊接，请先使用 1206 或 0805 电阻器等较大的元件，然后再使用微小的 0402 元件。

• 控制热量：过多的热量会损坏元件或抬起 PCB 焊盘。将每个接头的焊接时间保持在 3 秒以下。

• 使用正确的提示：细小的锥形尖端最适合精确度。避免使用 SMT 作业的凿尖，因为它们太笨重。

• 避免桥接：焊桥（焊盘之间不需要的连接）在 SMT 中很常见。如果发生这种情况，请使用拆焊编织层去除多余的焊料。

• 保持耐心：匆忙会导致错误。慢慢来，尤其是在放置元件时。

SMT 焊接中的常见错误以及如何避免这些错误

即使是经验丰富的业余爱好者在手工焊接 SMT 元件时也会犯错误。以下是一些常见问题以及如何修复或预防这些问题：

• 冷接缝：当焊料没有完全熔化时，就会发生这种情况，从而导致连接较弱。通过重新加热接头并添加一点新焊料来修复。

• 墓碑：这是由于加热不均匀而导致组件一端直立的情况。通过确保在焊接过程中两个焊盘均匀加热来防止它。

• 组件损坏：过热会炸毁敏感部件。使用最低有效温度（约 280-300°C）并限制热暴露。

• 焊桥：过多的焊料会连接相邻的焊盘。用拆焊编织层去除多余的部分并涂上助焊剂以防止再次发生。

返工 SMT 组件：修复错误

返工是 DIY 电子产品的一项关键技能。如果元件焊接错误或需要更换，请按照以下步骤进行 SMT 返工：

1. Apply Flux（应用助焊剂）：在焊点添加助焊剂，以便于拆卸。

2. 使用拆焊编织层：将编织物放在焊点上，用熨斗加热，让编织物吸收焊料。重复上述步骤，直到组件空闲为止。

3. 清洁垫子：用异丙醇去除任何残留的焊料或残留物。

4. Re-solder：按照上述焊接步骤放置和焊接新元件。

返工需要耐心，但通过练习，您将能够在不损坏 PCB 的情况下修复错误。

SMT 焊接的先进技术

一旦您熟悉了基本的手工焊接，就可以尝试这些先进的技术来处理更复杂的 DIY 电子项目：

• 拖动焊接：可用于焊接 IC 等多引脚元件。涂抹助焊剂，在尖端添加焊料，然后将其拖过引脚，以创建快速、干净的接头。

• 热风返修台：对于较大的组件或返工，热风站可以一次加热多个引脚，从而更容易拆卸和放置。

• 焊膏和回流焊：为了获得专业的效果，请使用焊膏和加热板或回流焊炉。将焊膏涂在焊盘上，放置元件并加热以均匀熔化焊料。

熟能生巧：从 DIY 套件开始

如果您对在重要项目中焊接 SMT 元件感到紧张，请从练习套件开始。许多在线商店提供价格实惠的 SMT 焊接实践套件，元件尺寸从 1206 到 0402 不等。这些套件通常包括一个带有标记焊盘的 PCB，让您无风险地磨练自己的技能。花几个小时练习，您将获得处理实际项目的信心。

安全第一：保护您自己和您的组件

焊接涉及热量和化学品，因此安全至关重要。始终佩戴安全眼镜，以保护眼睛免受焊料飞溅的伤害。在通风良好的地方工作，以避免吸入烟雾，并在处理焊料或助焊剂后洗手。最后，不使用时拔下烙铁的插头，以防止烫伤或火灾。

手工焊接 SMT 组件对于任何电子爱好者来说都是一项宝贵的技能。使用正确的工具、技术和一些练习，您可以创建紧凑、专业的项目并轻松处理返工。本焊接教程涵盖了从准备工作空间到 DIY 电子产品高级技巧的所有内容。记住要从小处着手，要有耐心，并优先考虑安全。
