手工焊接的艺术：业余爱好者原型组装的详细指南

您是希望掌握原型组装手工焊接的业余爱好者吗？无论您是构建 DIY PCB 还是修补电子项目，手工焊接都是一项关键技能。在本详细指南中，我们将向您介绍基本的手工焊接技术、烙铁选择、电子产品的焊料类型、助焊剂应用以及最好的 DIY PCB 组装工具。让我们深入了解手工焊接的艺术，并帮助您在工作台上创建可靠、专业品质的原型。

为什么手工焊接对业余爱好者很重要

手工焊接是电子原型制作的支柱。它允许业余爱好者将组件组装到印刷电路板 （PCB） 上、维修小工具或精确创建自定义项目。与大规模生产中使用的自动焊接不同，手工焊接让您可以完全控制每个接头，使其成为小规模或一次性构建的理想选择。掌握这项技能可以节省您的时间、金钱和挫败感，同时确保您的项目按预期运行。

在下面的部分中，我们将分解您需要了解的所有内容，以开始或完善您的焊接游戏。从选择正确的工具到正确应用助焊剂，本指南包含为电子爱好者量身定制的实用技巧。

入门：手工焊接的基本工具

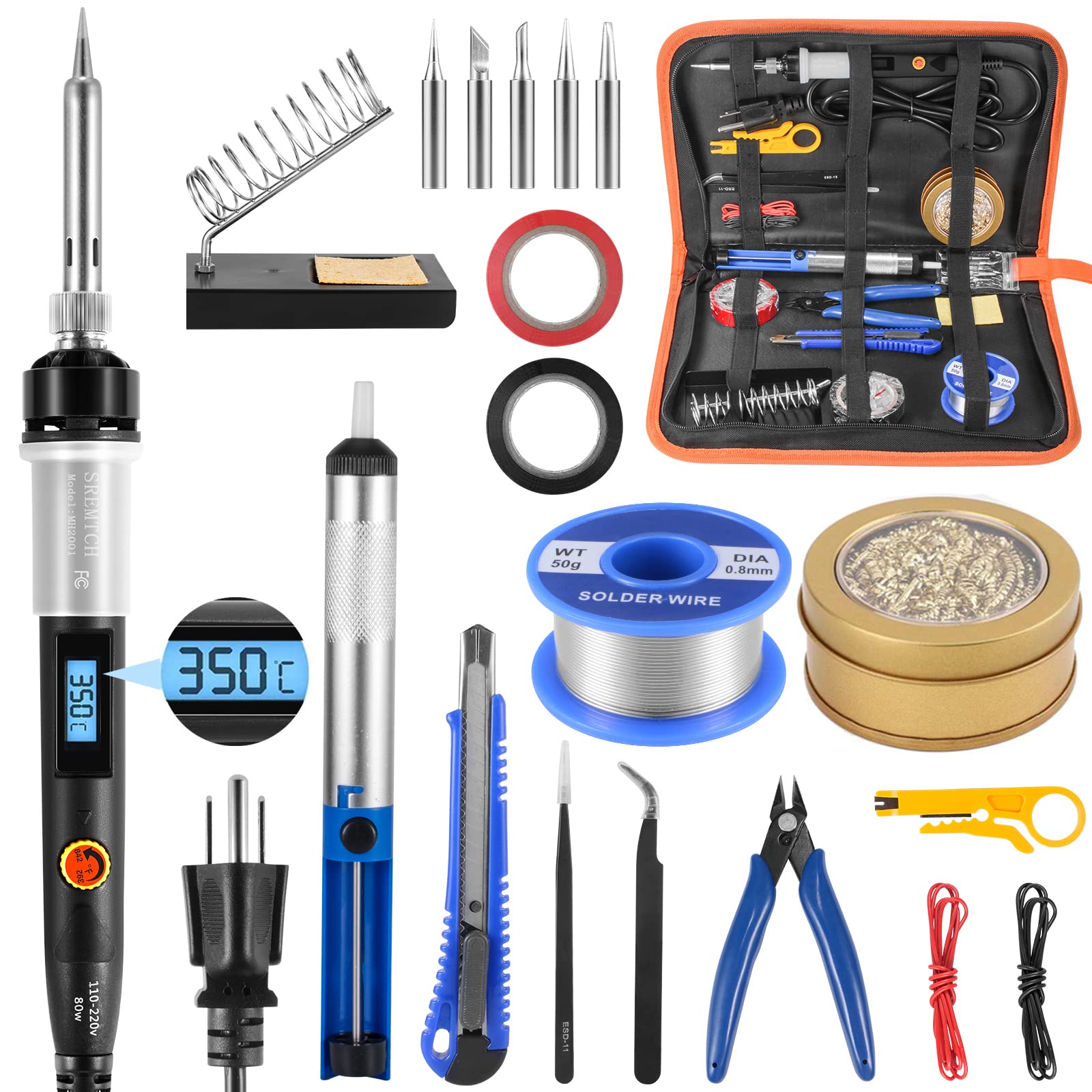

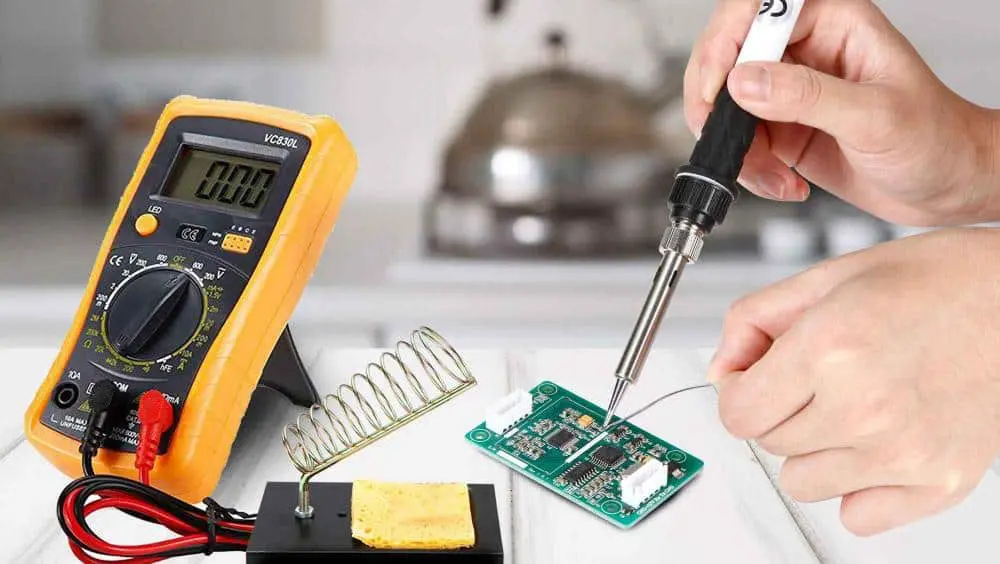

在加热烙铁之前，您需要合适的工具。拥有设备齐全的设置不仅可以使焊接更容易，还可以确保安全和质量。以下是 DIY PCB 组装必备工具的概要：

• 烙铁：您的设置的核心。为电子工作选择可在 300°C 至 400°C 之间调节的温控烙铁。25-40 瓦的熨斗是大多数业余爱好者项目的理想选择。

• 焊锡丝：选择直径为 0.5 mm 至 1 mm 的无铅松香芯焊料，用于小型元件的精确加工。

• 通量：有助于清洁表面并改善焊料流动性。对表面贴装元件使用助焊剂笔或液体助焊剂。

• 拆焊工具：吸锡器或拆焊编织层对于修复错误或移除组件至关重要。

• 伸出援手：这些可调节的夹子可在您工作时保持 PCB 或组件稳定。

• 安全装备：安全眼镜和通风良好的工作空间可保护您免受烟雾和意外烫伤的侵害。

• 清洁工具：异丙醇（90% 或更高）和小刷子清洁焊接后的助焊剂残留物。

预先投资优质工具可以产生巨大的影响。例如，没有温度控制的廉价烙铁可能会使精密元件过热，从而造成损坏。

烙铁的选择：寻找完美的工具

选择合适的烙铁对于成功的原型组装至关重要。并非所有的铁杆都是一样的，错误的选择会导致接头不良或部件损坏。以下是选择烙铁时要考虑的关键因素：

• 瓦特数：对于电子产品，25-40 瓦就足够了。更高的瓦数 （60W+） 更适合较大的组件或电线，但会使小型 PCB 过热。

• 温度控制：可调温度是必须的。大多数元件需要 300°C 至 350°C，而无铅焊料通常需要高达 400°C。

• 尖端类型：细锥形尖端（1 毫米或更小）非常适合在小垫子上进行精密工作，而凿形尖端则适用于较大的接头。

• 人类工程学：轻巧、舒适的握把可减轻长时间训练时的手部疲劳。

作为业余爱好者，您无需倾家荡产。Weller WLC100（约 40 美元）等经济实惠的选项提供可调节的温度和不错的性能。如果您愿意投资更多，带有数字控制的焊台可以提供更好的精度，并且通常带有可更换的尖端以实现多功能性。

专业提示： 用湿海绵擦拭或使用黄铜丝清洁剂保持烙铁头清洁。干净的尖端可确保更好的传热和更清洁的接头。

为电子产品选择合适的焊料类型

您使用的焊料类型直接影响接头的质量。焊料是一种金属合金，可熔化以在元件和 PCB 焊盘之间形成导电键。以下是业余爱好者需要了解的有关焊料类型的信息：

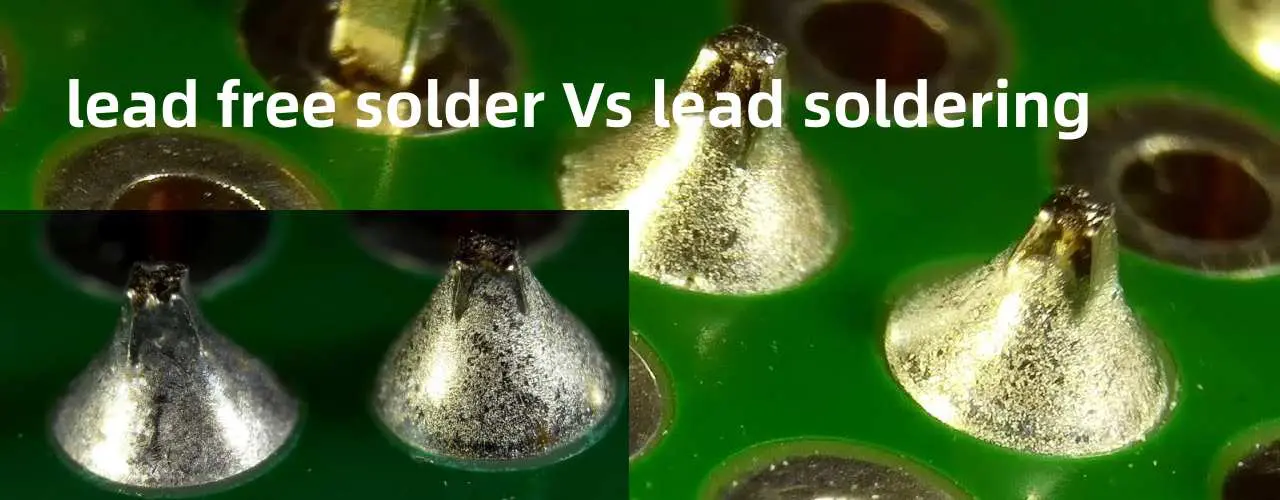

• 铅与无铅：铅焊料（60/40 锡铅）在较低温度（约 183°C）下熔化并且容易流动，但它有毒。无铅焊料（通常为锡-银-铜）更安全，但需要更高的温度（高达 217°C）并且可能更棘手。

• 芯型：松香芯焊料内置助焊剂，便于大多数任务。避免使用酸芯焊料，因为它对电子设备有腐蚀性。

• 直径：使用 0.5 毫米至 1 毫米直径的焊料进行精细的电子工作。较厚的焊料 （1.5mm+） 更适合较大的连接，如电线。

请记住：始终将焊料存放在阴凉干燥的地方，以防止氧化，这会导致接头不良。

掌握手工焊接技术

现在您已经有了工具和材料，让我们介绍每个业余爱好者都应该了解的核心手工焊接技术。良好的技术可确保坚固、可靠的接头，并防止损坏组件或 PCB。

1. 准备工作区和组件

从干净、有序的工作区开始。用辅助工具或虎钳固定 PCB 以保持稳定。通过涂上一层薄薄的新焊料来为烙铁头镀锡 - 这可以改善热传递。最后，确保您的组件和 PCB 焊盘清洁;如果需要，请使用异丙醇和刷子。

2. 加热和焊接

将烙铁头同时放在元件引线和 PCB 焊盘上，以均匀加热它们。2-3 秒后，将焊锡丝接触接头（而不是烙铁头）。焊料应熔化并在引线和焊盘周围平稳流动，形成有光泽的锥形接头。先去除焊锡丝，然后去除烙铁，让接头自然冷却——不要在上面吹气！

3. 避免常见错误

焊接不良会导致冷接点（暗淡、颗粒状外观）或桥接（焊接连接意外的焊盘）。为避免这些情况：

• 不要过热 — 将每个关节的接触时间限制在 3-5 秒，以防止抬起垫子或烧毁组件。

• 使用足够的焊料;太多会产生 blob，太少会导致连接较弱。

• 焊接后轻轻拉扯元件，检查冷接点。如果它们移动，请重新加热并添加更多焊料。

在处理您的主要项目之前，先在废弃 PCB 或套件上练习。例如，焊接一个简单的 LED 和电阻器电路可以帮助您了解热量控制和焊料流动。

助焊剂应用：清洁接头的秘诀

助焊剂是一种化学试剂，通过去除氧化来清洁金属表面，使焊料能够正确粘合。正确的助焊剂应用可以决定焊接结果的成败。以下是有效使用它的方法：

• 何时使用 Flux：焊接前将助焊剂涂在焊盘或引线上，特别是当它们看起来被氧化（变暗或变色）时。它还有助于表面贴装组件或返工。

• 如何申请：使用助焊剂笔在小区域精确涂抹，或使用小刷子进行液体助焊剂。不要过度——薄薄的一层就足够了。

• 清洁后：助焊剂残留物会随着时间的推移而变得粘稠或具有腐蚀性。关节冷却后，用异丙醇和刷子将其清洁。

我发现使用免清洗助焊笔可以简化小型项目的流程，因为它留下的残留物最少。然而，对于密集的 PCB，注射器中的液体助焊剂可以提供更好的控制。一瓶 10 毫升的小瓶子价格约为 5 美元，可用于数十个项目。

对焊点进行故障排除和返工

错误会发生，尤其是在你学习的时候。知道如何排除故障和返工不良接头与焊接本身一样重要。以下是常见问题和修复方法：

• 冷接缝：用熨斗重新加热接头，并加入少量新鲜焊料以恢复有光泽、光滑的连接。

• 焊桥：使用拆焊编织层和助焊剂吸走焊盘之间的多余焊料。

• 组件移除：使用吸锡器去除旧焊料，然后用镊子轻轻提起元件，同时加热焊盘。

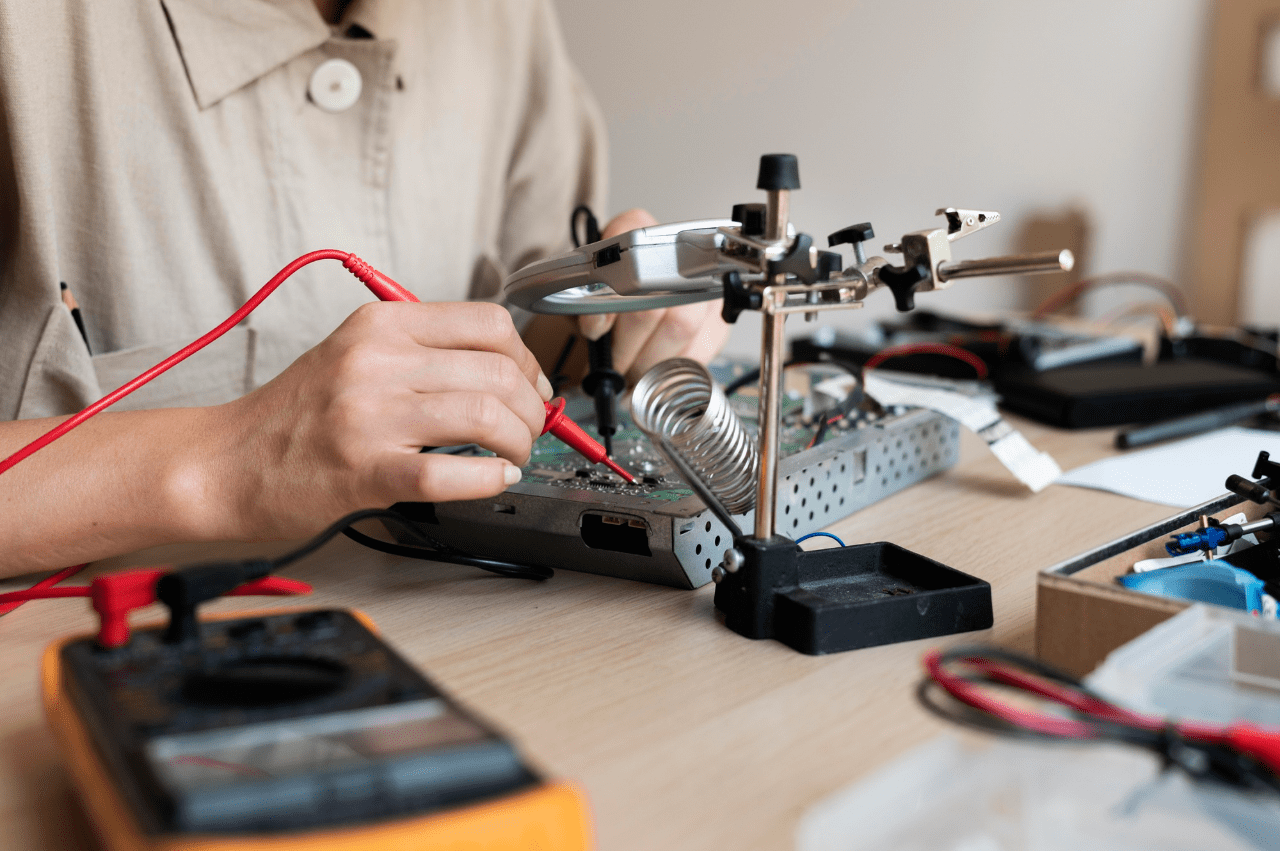

返工后务必测试您的电路。设置为连续性模式的万用表可以帮助确认接头是实心的并且没有短路。例如，如果电阻器显示意外的电阻值（例如，1MΩ 而不是 1kΩ），则可能存在冷接头或错位的元件。

手工焊接的安全提示

焊接涉及热量和化学品，因此安全性不容商量。请遵循以下提示来保护自己：

• 在通风良好的地方工作或使用排烟器以避免吸入焊锡烟雾。

• 戴上安全眼镜以保护眼睛免受焊料飞溅的伤害。

• 在附近放置灭火器，以防发生意外。

• 切勿触摸烙铁头 - 它可能达到 400°C 并导致严重灼伤。

• 不使用时拔下熨斗的插头并将其存放在耐热支架中。

我曾经犯过一个错误，在一个通风不良的房间里焊接，结果被烟雾弄得头疼。从那时起，我总是使用一个小台扇将烟雾从我的脸上排出——这是一个简单的解决方案，但会产生很大的不同。

磨练你的手工焊接技巧

手工焊接既是一门艺术，也是一门科学，使用正确的工具和技术，任何业余爱好者都可以获得专业的结果。从选择完美的烙铁到掌握助焊剂应用和手工焊接技术，本指南涵盖了成功 DIY PCB 组装的基本要素。从小项目开始，定期练习，不要害怕犯错——它们是学习过程的一部分。
