电源完整性在PCB可制造性中的设计要点

电源完整性直接关系到电路板的工作稳定性与可靠性。如果设计时没有妥善考虑电源完整性，可能会导致信号干扰、噪声问题、系统不稳定，甚至可能使得设备无法正常启动。因此，在PCB的设计过程中，如何保证电源完整性是工程师们需要重点关注的问题之一。

电源完整性问题的潜在风险

1. 电源噪声和干扰问题

电源噪声和干扰是电源完整性问题的主要表现，通常由电源电压波动、电源线反射、接地不良等原因引起。在PCB中，电源噪声可能通过多个路径影响到电路的正常工作，尤其是高频信号线路与电源线之间的耦合会导致信号失真或不稳定。

当电源噪声水平过高时，信号完整性将受到严重影响，可能导致数据丢失、误操作或系统崩溃等问题，严重时还会损害电子元器件的使用寿命。

2. 电源地线问题

电源地线的设计对电源完整性至关重要。若地线设计不当，可能导致地线回路电流不稳定，从而产生电源噪声。尤其是在多层PCB中，地线设计不合理会增加回路的长度和阻抗，进一步引起电源不稳定，影响整个电路的可靠性和性能。

3. 电源压降和过电压

电源压降或过电压会直接影响电路元器件的工作状态。电源压降通常是由于电源阻抗过大或电流过大导致电压降低，进而影响电路稳定性。而过电压则可能损坏敏感元器件，导致电路故障。

这些问题常常在高功率或高频电路中出现，电源完整性若没有得到有效保障，极易引发系统异常或功能失效。

技术原理：电源完整性设计的关键因素

1. 电源平面和地平面的设计

在PCB设计中，电源平面和地平面的设计是确保电源完整性的重要步骤。电源平面和地平面需要尽可能地平整，以减少电源噪声的干扰。

• 电源平面设计：电源平面应该提供尽可能低的阻抗，避免电流在电源平面中受到过多的限制。通常，设计时要保证电源平面的良好导电性，同时避免电源平面出现较大的孔洞或不规则布局。

• 地平面设计：地平面需要尽量与电源平面连接良好，以减少地线电流的干扰。同时，地平面的布局应尽量避免交叉或分割，保持完整的连接性，以确保地线电流的稳定回流。

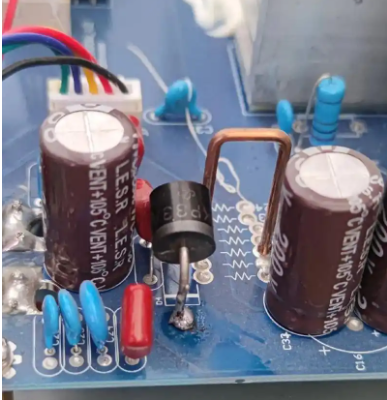

2. 电源去耦合和滤波

电源去耦合和滤波是提高电源完整性的有效手段。去耦合电容器被广泛应用于高频信号线路和电源输入端，以减少电源噪声的影响。

• 去耦电容器：去耦电容器可以有效地平滑电源中的电压波动，减少高频噪声对电路的影响。常见的去耦电容器包括陶瓷电容和钽电容。它们通常被放置在电源引脚和地之间，起到滤波的作用。

• 滤波器设计：滤波器能够通过对不同频率的信号进行滤波，减少不必要的噪声。低通滤波器可以有效地过滤高频噪声，确保电源输入的纯净度。

3. 电源和信号线分离

为了避免电源噪声对信号线的干扰，电源线和信号线应该在PCB设计中尽量分离。特别是在高频电路中，电源线的噪声可能通过耦合影响到信号线，导致信号完整性问题。

• 电源和信号线布线分开：在布局时，尽量避免电源线与高速信号线并行布置。如果必须并行，建议使用地线隔离，减少电源噪声对信号的影响。

• 使用独立的电源层：对于多层PCB，使用独立的电源层来提供稳定的电源，可以减少信号层和电源层之间的干扰，提高电源完整性。

4. 电源阻抗匹配

在高速电路中，电源的阻抗匹配非常重要。若电源线和地线的阻抗不匹配，会导致信号反射，进而引发噪声和干扰。

• 阻抗匹配：设计时需要确保电源线的阻抗与电路的其他部分相匹配。常用的方法包括调整线路宽度和选择适当的材料，以确保良好的阻抗控制。

解决方案：如何保证电源完整性

1. 选择合适的电源材料

选择合适的PCB材料对电源完整性至关重要。材料的导电性、绝缘性和热稳定性直接影响电源平面和地平面的效果。

• 低阻抗材料：选用低阻抗的PCB材料，如铜箔、低损耗介质材料等，可以降低电源线路的阻抗，提高电源的稳定性。

• 高频材料：对于高频电路，选择具有较低介电常数和损耗因子的材料，能够有效降低电源噪声的传播，提升电源的完整性。

2. 合理的去耦电容器选择与布局

选择合适的去耦电容器，并在设计中合理布局，是确保电源完整性的关键。不同类型的电容器有不同的去耦效果，陶瓷电容适用于高频噪声滤波，钽电容适用于大电流稳压。

• 电容器布局：电容器应尽量靠近电源引脚或高频元件的电源端，缩短电容器与电源引脚之间的路径，以提高去耦效果。

3. 改进布线与布局

• 减少电源线长度：电源线尽量减少长度，以减小电源阻抗和电源压降，同时避免在电源线上增加过多的元件，以减少电源噪声。

• 优化信号与电源线分布：在PCB布线时，应避免信号线穿越电源线或电源平面，确保电源噪声不会通过电磁干扰影响到信号线。

电源完整性设计的关键要点

电源完整性是PCB设计中不可忽视的一个环节，它直接影响到电路板的信号稳定性和整体工作性能。通过合理选择电源材料、优化电源平面设计、实施有效的去耦和滤波措施，以及合理布局电源与信号线，可以有效提高PCB电源完整性，避免电源噪声和干扰对电路的影响。
