数模混合PCB的可制造性布局方法

来源: 时间: 2025/06/30 10:23:00 阅读: 184

PCB设计的过程中,布局和布线的合理性是决定产品可制造性和性能的关键因素。针对数模混合PCB的特殊要求,合理的布局方法能够大大提升电路的稳定性,减少电磁干扰(EMI),并确保模拟与数字信号的完整性。因此,本文将深入探讨数模混合PCB的可制造性布局方法,帮助工程师们设计出高性能、低噪声、易于制造的数模混合电路板。


问题重要性:数模混合电路布局的复杂性

1. 信号干扰与噪声问题

数模混合电路的设计通常涉及数字电路与模拟电路的结合。数字电路和模拟电路之间的电气特性差异,使得两者容易发生互相干扰。数字信号的高频特性可能会影响模拟信号的稳定性,反之亦然。

特别是在高速电路中,数字信号的尖锐过渡、快速的电流变化,会在PCB中产生大量的电磁干扰(EMI)。如果布线不当,这些噪声会通过PCB的地线或电源传导到其他区域,甚至影响到模拟信号的质量,导致信号失真,影响系统的正常工作。

2. 地线和电源问题

地线和电源是数模混合电路中的关键因素。对于数字和模拟电路来说,地线必须提供一个稳定的参考点。如果地线设计不当,不同电路部分的地电势差异会导致噪声的耦合,严重时可能导致电路失效。

此外,电源噪声也是数模混合电路中的一个常见问题。数字电路对电源的需求比较复杂,电源中的波动或噪声可能会通过PCB传播到模拟电路中,影响信号的准确性。如何有效地隔离这些噪声源,是数模混合电路设计中的一大挑战。

3. 布局的紧凑性和可制造性

为了在有限的空间内设计复杂的数模混合电路,PCB布局通常会面临紧凑设计的要求。过于紧凑的布局可能导致线路过长、交叉、地线和电源层不稳定等问题。这不仅会增加电路的阻抗,还可能引起信号失真、噪声增大等问题。如何在确保电路功能和信号完整性的同时优化布局,成为设计中的关键问题。


技术原理:数模混合电路的布局要求

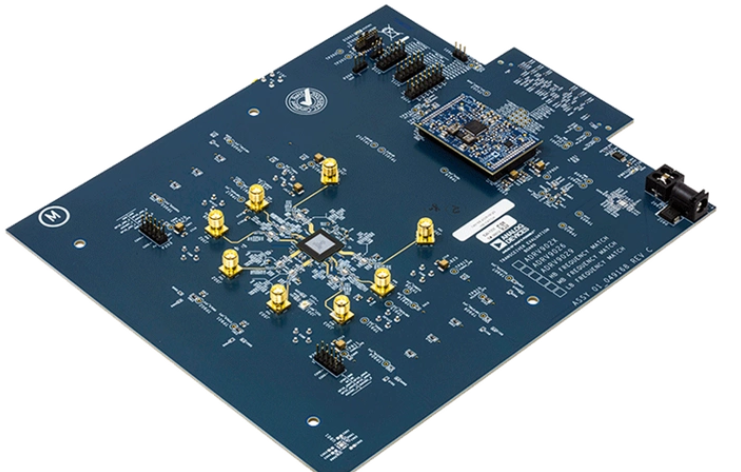

1. 模拟与数字电路的分区布局

数模混合电路的布局首先要考虑到模拟电路和数字电路的合理分区。数字电路通常工作在较高频率下,产生的噪声较大,而模拟电路对噪声的敏感度较高。因此,将数字部分和模拟部分分开,能够有效减少两者之间的电磁干扰。

通常情况下,可以将模拟电路放置在PCB的某一部分,确保该部分的电源和地线独立。而数字电路则放置在另一部分,并尽量避免两者的信号交叉和共享地线。

2. 地线和电源的分离

在数模混合电路中,电源和地线的设计尤为关键。模拟部分的电源和地线应当与数字部分的电源和地线分开。可以通过使用多个电源层来为数字电路和模拟电路提供独立的电源,避免电源噪声的相互干扰。

在布局时,要避免模拟电路和数字电路的地线交叉,以防止地线干扰。可以采用不同的地面层设计,确保模拟地和数字地之间有足够的隔离。

3. 信号线与电源的隔离

在布线时,要尽量避免数字信号线和模拟信号线互相交叉。如果必须交叉,应该尽量确保交叉的部分只有很小的面积,避免信号干扰。

同时,模拟信号线应尽量与电源线保持一定的距离。因为电源线往往会引入较高的电压波动,这些波动会干扰到模拟信号的稳定性。

4. 去耦电容和滤波器的使用

为了降低电源噪声对模拟信号的影响,设计时应当在适当的位置增加去耦电容。去耦电容能够有效过滤电源噪声,提供稳定的电压供应,减少对电路的干扰。

另外,对于模拟电路,可以在关键部位加入滤波器,进一步降低噪声干扰的可能性。滤波器可以抑制高频噪声,保证模拟信号的质量。


解决方案:优化数模混合PCB的布局设计

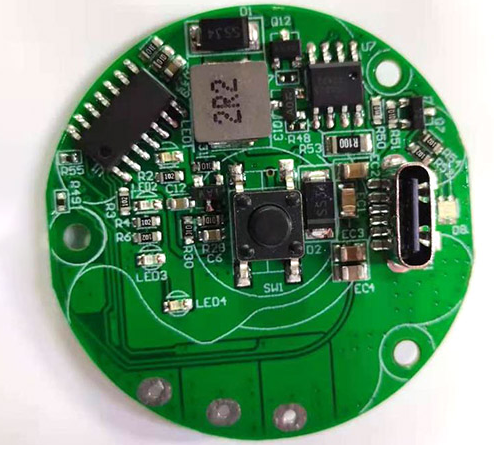

1. 设计分区与屏蔽

合理的分区是数模混合电路设计的基础。可以将数字部分和模拟部分放置在PCB的不同区域,尽量避免两者的互相干扰。对于高频噪声较强的部分,可以考虑加入屏蔽层进行物理隔离,防止噪声传播到敏感区域。

同时,设计时应避免模拟信号和数字信号在同一层上的交叉,确保它们各自独立的工作区域。

2. 优化信号走线与电源布线

信号走线的长度和宽度要尽量优化。对于高速信号,应尽量缩短信号线的长度,减少信号传输中的延迟和失真。对于电源线,应使用较宽的线宽,以确保电流的稳定供应。

在布线时,应确保信号线与电源线的距离,避免它们相互交叉。电源线应尽量保持平行布局,并避免绕过敏感信号区域。

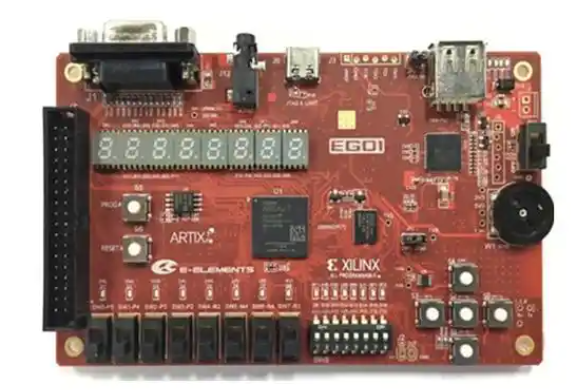

3. 使用多层PCB和合理层叠

采用多层PCB设计能够有效减少信号之间的干扰,尤其是在数字与模拟信号的隔离上,采用独立的电源层和地线层是非常有用的。通过合理的层叠设计,能够有效降低电源噪声和信号干扰,提高电路的抗干扰能力。

4. 增加去耦与滤波设计

针对电源噪声和信号干扰问题,在设计中可以加入去耦电容和滤波器。去耦电容应该放置在离芯片尽可能近的位置,以确保提供稳定的电压供应。滤波器可以在信号传输路径中加入,进一步过滤噪声。


数模混合PCB布局的关键要点

数模混合PCB的布局设计是一个复杂而关键的过程,合理的布局方法能够有效降低信号干扰,提升电源稳定性,保证系统的整体性能。工程师应在设计时,遵循模拟与数字电路分区、地线和电源独立、信号与电源隔离等原则,确保电路的可靠性和可制造性。

通过使用多层板、优化信号走线、合理添加去耦电容和滤波器等措施,能够有效提升数模混合电路的性能,并减少噪声影响,最终实现稳定高效的电路设计。
