手动焊膏应用的注意事项

手动焊膏应用是从事 PCB 项目的业余爱好者和 DIY 爱好者的一项关键技能。无论您是使用焊膏注射器还是寻找模板替代品，了解正确的技术都可以决定您的焊接结果的成败。在这份综合指南中，我们将介绍手动焊膏应用的基本注意事项，并为业余焊接和 DIY PCB 组装提供实用技巧。从焊膏点胶技巧到常见陷阱，这篇文章将帮助您每次都能获得干净、可靠的焊点。

什么是手动焊膏应用？

手动焊膏应用涉及在没有自动化设备的情况下将微小的焊料颗粒和助焊剂的混合物涂在印刷电路板 （PCB） 的焊盘上。这种浆料在焊接过程中充当表面贴装元件的粘合剂。业余爱好者经常使用焊膏注射器或其他工具将焊膏精确地沉积在需要的地方。与使用模板和机器的专业设置不同，手动应用需要稳定的手和对细节的关注，使其成为小规模 DIY PCB 项目的热门选择。

在下面的部分中，我们将深入探讨最佳实践和要避免的错误，以确保您的焊接过程顺利有效。

为什么选择手动焊膏应用？

对于业余焊接，手动焊膏应用具有几个优点。它具有成本效益，因为它不需要昂贵的模板或自动分配器。它还为小批量或原型提供了灵活性，在这些情况下，创建自定义模板可能不切实际。只需一个焊膏注射器或一个简单的工具，您就可以在家中进行复杂的设计。然而，该工艺需要精确性，以避免焊膏分布不均匀或焊桥等问题。

了解注意事项将帮助您最大限度地提高收益，同时最大限度地减少 DIY PCB 项目中的错误。

手动焊膏应用的 Dos

遵循最佳实践是通过手动焊膏应用获得专业品质结果的关键。以下是要记住的基本注意事项：

1. 选择合适的焊膏

并非所有的焊膏都是一样的。对于业余焊接，请选择具有适合您项目的成分的焊膏，例如带有免清洗助焊剂的无铅选项。检查合金类型——常见的选择包括 Sn96.5/Ag3.0/Cu0.5 （SAC305），其熔化温度约为 217-220°C。 此外，请确保颗粒大小（通常标记为 3 型或 4 型）与您的组件间距相匹配。较细的颗粒（4 型）非常适合较小的垫片和较狭小的空间，确保在应用过程中获得更好的精度。

2. 妥善存放焊膏

焊膏对温度和湿度敏感。将其存放在 2-10°C 的冰箱中以保持其保质期，未开封时通常为 6-12 个月。使用前，让糊状物加热至室温约 1-2 小时，以避免冷凝，从而影响其稠度。适当的储存可防止浆料变干或分离，确保在 DIY PCB 工作期间顺利分配。

3. 务必使用正确的分配工具

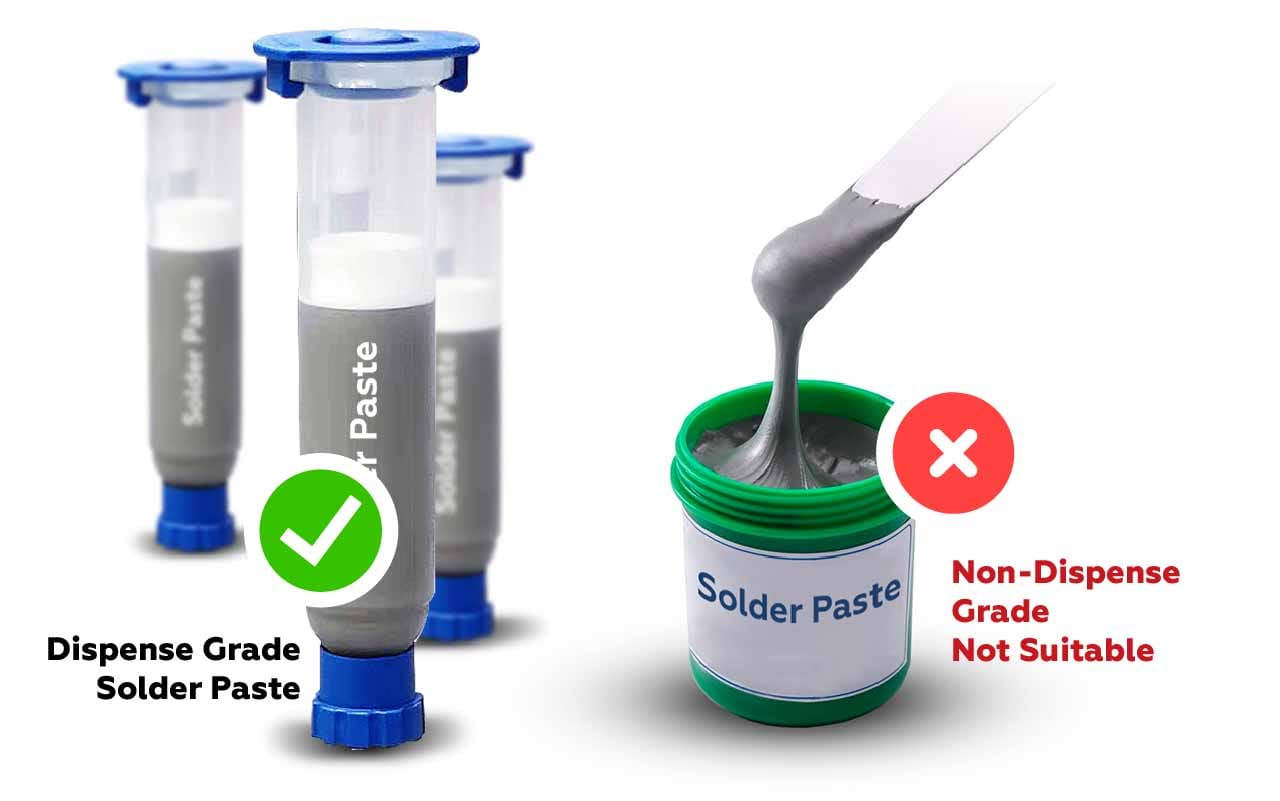

对于手动应用，带有细针尖（例如 22-25 号）的焊膏注射器是精确控制的理想选择。将针的尺寸与您的焊盘尺寸相匹配 - 较小的针头用于细间距元件，较大的针头用于较大的焊盘。施加轻柔、一致的压力，以避免堵塞或过度分配。如果没有注射器，小牙签或金属探针可以作为非常小项目的模板替代品，尽管它需要格外小心。

4. 少量、受控地涂抹糊状物

对于焊膏，通常少即是多。目标是用一层薄而均匀的层覆盖大约 50-70% 的焊盘表面。对于典型的 0603 元件焊盘 （0.6mm x 0.3mm），一个直径约为 0.3-0.4mm 的焊膏点就足够了。焊膏过多会导致焊桥，而焊膏过少则可能导致焊点脆弱。在进行实际项目之前，在废纸板上练习以感受正确的数量。

5. 在干净、光线充足的环境中工作

灰尘、碎屑或光线不足会破坏您的焊接工作。将您的工作空间设置在干净、平坦的表面上，并使用放大镜或台灯清楚地看到小垫子。戴上手套，以免皮肤油脂污染糊状物或 PCB。清洁的环境降低了缺陷的风险，并使业余爱好者的焊接更加高效。

6. 应用后立即放置组件

焊膏在 30-60 分钟后开始变干或失去粘性，具体取决于配方和房间条件。涂抹浆料后，请尽快放置组件，以确保正确粘附。使用镊子进行精确放置，将元件引线与糊状覆盖的焊盘对齐。如果出现延迟，请检查糊状物是否仍然感觉粘稠;如果没有，请将其清理干净并重新涂抹。

7. 务必使用热风站或回流焊法

涂覆焊膏和放置元件后，使用热风站或回流焊炉熔化焊膏并形成焊点。对于业余爱好者，设置为 250-300°C 的热风工具适用于大多数无铅浆料。均匀加热板，专注于糊状区域约 30-60 秒，直到它融化成有光泽的接头。请遵循焊膏制造商建议的回流焊曲线以获得最佳效果，因为过热会损坏组件。

手动焊膏应用的禁忌

避免常见错误与遵循最佳实践同样重要。以下是手动焊膏应用时要避免的关键注意事项：

1. 不要使用过期或储存不当的浆料

过期的焊膏或在室温下存放时间过长的焊膏可能会变成颗粒状或分离，从而导致涂布不均匀。检查有效期（通常印在容器上）并丢弃任何超过 12 个月的糊状物。使用不合格的浆料可能会导致 DIY PCB 项目中的焊点不良或连接失败。

2. 不要对注射器施加太大的压力

使用焊膏注射器时，过大的压力会导致焊膏不受控制地喷出，从而在 PCB 上造成混乱。这通常会导致焊盘之间出现焊桥或短路。轻轻、稳定地按压，如果针头堵塞，请立即停止。如果需要，用小刷子或压缩空气清洁尖端，然后小心地继续清洁。

3. 应用前不要跳过清洁 PCB

PCB 上的污垢、助焊剂残留物或指纹会阻止焊膏正确粘附。在开始之前，请务必用异丙醇（90% 或更高）和无绒布清洁板子。对于顽固的残留物，请使用软刷。干净的表面可确保锡膏粘附在焊盘上，并在焊接过程中形成可靠的接头。

4. 不要忽视元件放置精度

将元件放置在偏离中心或与焊膏未对齐的位置会导致立碑（元件的一端从焊盘上抬起）或连接薄弱。回流焊前仔细检查对齐情况，并在需要时使用放大工具。对于细间距元件，即使是 0.1 毫米的错位也会导致问题，因此请花点时间完成此步骤。

5. 不要重复使用旧的或干涸的糊状物

如果焊膏在电路板或注射器中已经干涸，请勿尝试通过添加助焊剂或其他液体来重复使用它。这会改变浆料的特性，并可能导致接头不可靠。相反，用酒精清除所有干燥的糊状物，然后涂抹新鲜的糊状物。使用后务必将注射器密封严密，以防止干燥。

6. 回流焊时不要过热

过热会损坏元件或导致焊膏燃烧，留下残余物，削弱接头。避免将热风工具设置在 350°C 以上，并使喷嘴与电路板保持至少 2-3 厘米的距离，以防止局部过热。密切监控过程，一旦焊料出现光泽并完全熔化，就停止加热。

适合业余爱好者的焊膏点胶技巧

对于业余焊接爱好者来说，掌握焊膏分配对于获得干净和一致的结果至关重要。以下是一些可行的技巧，可以提高您的技术：

• 在废纸板上练习：在处理您的主要项目之前，请在备用 PCB 或纸板上测试您的注射器技术。这有助于您测量均匀分配所需的压力。

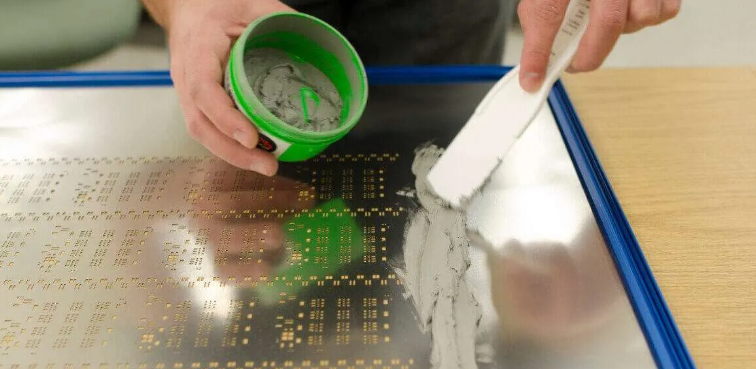

• 对于较大的项目，请使用 Stencil Alternative 选项：如果您正在使用多个垫子，请考虑使用平刀用薄塑料或卡片纸制作 DIY 模板。将其对准 PCB 并用小刮刀涂抹浆料，以便更快、更均匀地涂抹。

• 保持针头清洁：每次使用后，从焊膏注射器中取出针头，并用细丝或压缩空气清洁，以防止堵塞。

• 小批量工作：一次只将浆料涂抹在几个焊盘上（例如 5-10 个），以避免在元件放置前干燥。

• 调整温度：如果您的工作空间很冷（低于 20°C），浆料可能会更硬且更难分配。使用前将注射器在手中稍微加热，但要避免过热。

常见挑战以及如何克服这些挑战

手动焊膏应用可能会带来障碍，尤其是对于 DIY PCB 组装的初学者。以下是一些常见问题和解决方案：

挑战 1：浆料应用不均匀

溶液：如果糊状物看起来呈块状或不均匀，则您的注射器针头可能太大或堵塞。换成更细的针头，并确保其清洁。此外，在分配时保持一致的角度（约 45 度）以控制流量。

挑战 2：回流焊后的焊桥

溶液：当过多的焊膏连接相邻焊盘时，就会出现焊桥。使用吸锡线和设置为 300°C 的烙铁去除多余的焊料。下次，将每个垫子的糊状物量减少 20-30%。

挑战 3：糊状物干得太快

溶液：如果可能，在湿度受控的环境（40-60% 相对湿度）中工作。如果糊状物变干，请用酒精清洗并重新涂抹。通过覆盖未使用的浆料或在贴装过程中更快地工作来限制曝光时间。

掌握手动焊膏应用

手动焊膏应用是业余焊接和 DIY PCB 项目的宝贵技能。通过遵循该做事（例如使用正确的工具、使用受控量、在干净的空间中工作）并避免使用过期的焊膏或过热等不该做的事，您可以获得可靠、高质量的焊点。通过练习和提供的焊膏点胶技巧，您将有信心处理即使是最小的组件。
