4层PCB（Printed Circuit Board，印刷电路板）设计相较于2层板，具有更强的信号传输能力和更好的电气性能，适用于较为复杂的电路系统。它不仅能提供更多的布线层，还能有效减少电路间的干扰和信号损耗。因此，4层PCB广泛应用于高速信号传输、高频应用以及多功能电子产品。

然而，4层PCB的设计和制造比2层板复杂得多。在设计时，必须考虑到层与层之间的布线规则、信号完整性、热管理等因素。如果布线不当，可能导致信号衰减、电磁干扰（EMI）增加，甚至引发电路故障，影响产品的性能和可靠性。

4层PCB的结构与工作原理

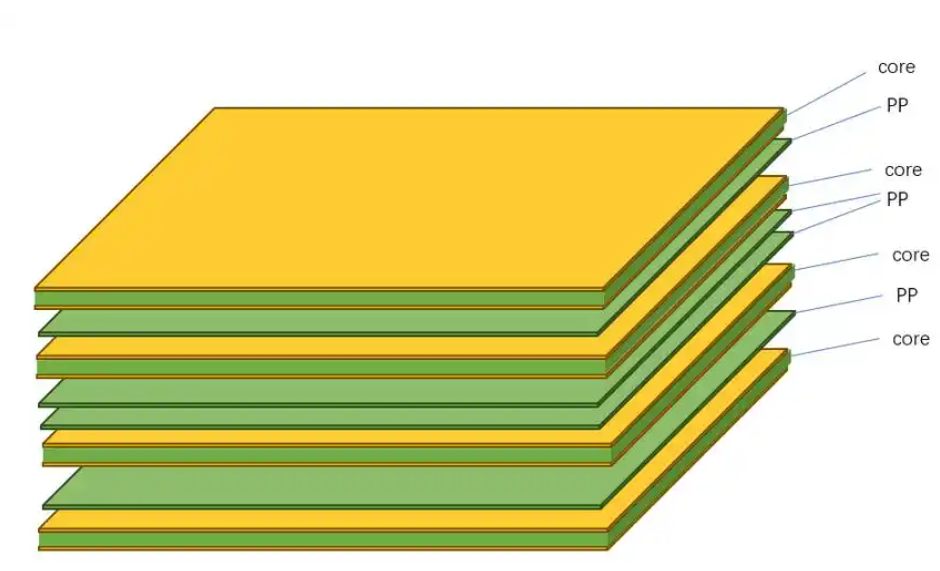

2.1 4层PCB的层次结构

4层PCB由4个层次组成：

1. 上层（Layer 1）：信号层，通常用于布置高频信号。

2. 内部层（Layer 2）：电源层（Power Plane），通常负责供电。

3. 中间层（Layer 3）：接地层（Ground Plane），用于提供稳定的参考地。

4. 下层（Layer 4）：信号层，负责低频信号和其他信号的布线。

电源层和接地层的设计必须保证良好的电流路径和减少噪声。信号层则根据具体的电路需求布置走线，以确保信号的传输质量和速度。

2.2 4层PCB的工作原理

4层PCB通过内部层的电源和接地层有效地管理电源分布和地线参考，减少电磁干扰和地线噪声。在信号传输过程中，电流在电源层和接地层之间流动，形成电流回路，这样能够提供更清晰、稳定的信号。

同时，电源层和接地层还能形成有效的信号屏蔽层，有助于减少信号的干扰。在这种结构下，信号层与电源层和接地层之间的隔离性也能大大提高电路的抗干扰能力。

4层PCB布线的设计规则

3.1 确保信号层的合理布局

在4层PCB设计中，信号层的布局必须满足以下要求：

• 最短路径：布线时应尽量减少信号的传输路径长度，避免信号在路径上经历不必要的延迟或损失。

• 避免交叉：尽量避免不同信号线交叉，以防止信号干扰。如果交叉不可避免，应使用过孔进行切换，而避免在同一层进行交叉。

• 信号完整性：在高速信号传输设计中，信号的完整性至关重要。信号线的宽度应根据阻抗要求进行设计，避免出现过大的阻抗不匹配。

3.2 电源层和接地层的设计

• 电源与接地层的良好连接：确保电源层和接地层通过适当的设计提供低阻抗的路径。可以通过采用较大的电源和接地平面，减少电流的回流路径。

• 去耦电容的使用：在电源层上，适当地放置去耦电容（Decoupling Capacitors），以平滑电压，减少噪声，保证电源的稳定性。

• 信号屏蔽：电源层和接地层可以作为有效的屏蔽层，减少电磁干扰。确保信号线与这些层之间有足够的隔离，并且避免在这些层上布线，以确保屏蔽效能。

3.3 过孔与布线设计

• 过孔数量与位置：过孔（Via）是连接不同层次信号线的关键。然而，过多的过孔可能引入信号延迟和电气噪声。应合理规划过孔的位置，并尽量减少过孔的使用。

• 过孔的设计规范：过孔的大小应根据电路板的设计要求来选择。通过适当的过孔设计，可以最大限度地减少信号损失和电磁干扰。

• 避免高频信号通过过孔：对于高速信号，尽量避免将其通过过孔传输，因为过孔可能会引入额外的寄生电感和电容，导致信号反射或失真。

3.4 信号层之间的隔离与屏蔽

• 信号层的分配：高速信号应与低频信号分开布置，避免高频信号对低频信号的干扰。尤其是在需要大功率信号传输的情况下，要特别注意信号层之间的隔离。

• 走线屏蔽：通过将信号线放置在电源层和接地层之间，并确保这些层提供良好的接地和电源分布，可以实现更好的信号屏蔽效果。

3.5 阻抗控制与布线

• 阻抗匹配：为了减少信号反射和损失，在高速信号线路设计中，要根据电路板的厚度和介电常数来确定信号线的宽度，从而确保阻抗匹配。一般来说，控制50Ω的阻抗是较为常见的设计要求。

• 控制线宽：在设计中，应适当调整信号线的宽度，以满足特定的阻抗要求。线宽过大会增加成本，过小则可能导致信号失真。

4层PCB布线的优化方案

4.1 热管理

• 散热设计：4层PCB的设计中，合理的热管理是至关重要的。通过优化电源层和接地层的设计，可以有效分散热量，避免过热影响性能。散热孔的设计也有助于散热。

• 温度监控：在重要的功率元件附近，可以增加温度传感器，实时监控电路板的温度，避免过高的工作温度造成元件损坏。

4.2 降低电磁干扰（EMI）

• 屏蔽与接地：通过适当的电源层和接地层设计，可以有效降低电磁干扰。保持接地层的完整性，并确保信号线与接地层的良好接触。

• 减少串扰：信号线的布局要保持适当的间距，避免不同信号线之间产生串扰，特别是在高速信号传输时，信号线间的隔离应更为严格。

4.3 改进可制造性

• 减少小特征尺寸：为了降低制造难度，布线设计时应避免过小的线宽和间距，特别是在过孔的设计和焊盘的大小上，应考虑到生产厂商的能力和设备要求。

• 优化走线路径：避免过长的直线路径和急转弯，保持布线尽可能平直，有助于提高制造的可行性和信号的稳定性。

优化4层PCB布线，提高产品质量

4层PCB设计不仅要考虑电气性能，还要确保可制造性和成本控制。合理的布线规则和优化措施能够提升信号传输效果，减少噪声干扰，提升成品的可靠性。在设计4层PCB时，必须注意信号层和电源层、接地层的合理布局，遵循电源与信号的隔离规则，避免信号失真和串扰。
