多层PCB板的热管理设计规范与技巧

热管理设计不仅关系到电路板的可靠性，还与产品的性能、寿命以及安全性密切相关。本文将探讨多层PCB板的热管理设计规范与技巧，帮助设计师在高密度电路板中实现有效的散热与热控制。

一、热管理在多层PCB中的重要性

随着多层PCB设计的复杂性和密度不断增加，热管理问题变得更加复杂。电子元器件在工作时会产生热量，如果热量无法有效散发出去，可能会导致以下问题：

1. 过热故障：如果温度超过元器件的工作温度范围，可能会导致电路故障或损坏，甚至发生短路等安全问题。

2. 性能下降：温度过高会导致电子元件的性能下降，例如半导体元器件的开关速度减慢，放大器的增益下降等。

3. 可靠性降低：持续高温会加速元器件的老化，缩短产品的使用寿命，甚至导致永久性损坏。

4. 电磁干扰（EMI）增加：过高的温度可能会导致电路中的电磁干扰增加，影响整个系统的稳定性和性能。

因此，在多层PCB的设计中，合理的热管理是确保电路正常工作和延长设备寿命的基础。

二、热管理的基本原理

在多层PCB设计中，热量的产生和传播与以下几个因素密切相关：

1. 功率密度：在PCB中，功率密度越大，产生的热量也越多。高速信号处理、电源电路以及高功率元器件（如处理器、功率放大器等）常常是热量的主要来源。

2. 散热能力：PCB的散热能力由其材料和设计结构决定。高导热性的材料可以有效地将热量从热源传导到其他区域，或通过其他手段将热量散发到外部环境。

3. 热传导路径：热量会通过导热路径从高温区域传导到低温区域。设计时需要确保热量能够有效地从热源传导到外部散热装置或散热板。

4. 自然对流和强制对流：热量通过空气的自然对流散发出去。对于高功率电路，可能需要使用强制对流系统（如风扇）来加速散热。

三、多层PCB的热管理设计规范与技巧

在多层PCB设计中，热管理不仅仅是一个散热问题，还需要通过合理的设计来优化热流的分布，确保电路板的稳定运行。以下是一些常见的热管理设计规范与技巧。

1. 选择合适的PCB材料

PCB的材料选择对热管理起着至关重要的作用。材料的导热性越好，热量传播得越快，散热效果越好。在选择PCB材料时，主要考虑以下几个方面：

• 铜厚度：铜厚度直接影响PCB的导热性能。较厚的铜层可以有效增加热量传导的能力，特别是在功率较高的电路中，建议使用较厚的铜层来增强散热能力。

• PCB基板材料：不同的基板材料有不同的导热性能。传统的FR4材料的导热性较差，适用于低功率电路；对于高功率电路，可以考虑使用具有更好热导性的材料，如陶瓷基板、铝基板等。

• 热扩散材料：一些特殊的热扩散材料，如铝基PCB、铜基PCB、聚酰亚胺基板等，能够有效提升散热效果。这些材料能够在较小的面积内提供更好的热传导效果，尤其适用于高功率电路设计。

2. 优化信号和电源布局

热量的产生往往与信号和电源的布局有关。在设计时，可以通过以下方法优化布局，减少热量的积聚：

• 避免过度集中的热源：尽量将高功率的元器件分散放置，避免多个高功率元件聚集在一个区域。这样可以避免局部温度过高，降低散热难度。

• 将功率元件放在电路板的外层：将产生较多热量的元器件（如功率IC、处理器、电源模块等）放在电路板的外层，可以更方便地进行散热。

• 减少信号路径的阻抗：尽量减少信号线的长度，减少电流在信号传输过程中产生的热量。同时，也可以通过适当的分层设计，使信号线与接地层和电源层之间保持适当的距离，从而减少不必要的热量积聚。

3. 添加散热孔和热通道

在多层PCB设计中，设计散热孔和热通道可以有效帮助热量的传导和扩散。

• 散热孔：在PCB中加入适当的散热孔，可以让热量通过孔洞传递到其他区域或通过热通道传导到外部环境。散热孔的大小和位置要根据实际情况进行设计，避免对电路性能造成干扰。

• 热通道设计：通过在PCB内部设计热通道，可以将热量从产生热量的元器件处引导到散热孔或散热片。合理的热通道设计能够大幅提高PCB的散热效果。

4. 使用热沉（Heatsink）和热管

对于高功率元器件，单纯的PCB热管理可能无法满足散热需求。这时，可以使用热沉和热管等散热装置来帮助散热。

• 热沉（Heatsink）：热沉是通过增加表面积来提高散热效率的装置，通常使用导热性良好的金属（如铝或铜）制作。热沉可以安装在热源元器件上，帮助将热量从元器件转移到外部环境。

• 热管：热管是一种高效的散热装置，利用相变原理将热量从热源传导到冷却区域。热管具有非常高的热导性能，可以有效降低电路板的温度。

5. 加强PCB散热层设计

在多层PCB中，散热层的设计非常重要。以下是一些常见的散热层设计技巧：

• 多层接地层设计：通过在PCB中增加接地层，并确保这些接地层与热源元器件有良好的热连接，可以帮助热量从信号层和电源层快速传导到接地层，从而增强散热能力。

• 加厚铜层：增加PCB铜层的厚度，可以提高热传导效率，降低温度升高的速度。对于高功率电路，采用厚铜PCB是一个有效的热管理方案。

• 优选热稳定材料：使用具有优良热稳定性的材料可以减少热膨胀系数过大带来的热应力和材料损坏。

6. 热仿真与测试

在多层PCB设计中，热仿真技术可以帮助设计师预测电路板在不同工作环境下的热分布情况。通过仿真，可以提前发现热管理方面的问题，进行优化设计。

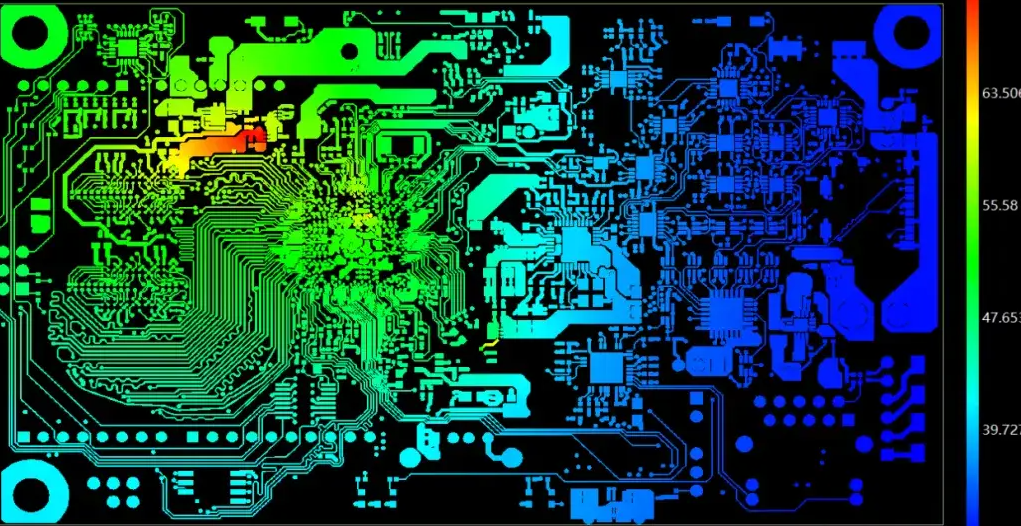

• 热仿真：使用专业的热仿真软件（如ANSYS、Flotherm等）对电路板进行热分析，预测热量在电路板中的分布。通过仿真结果，设计师可以调整布局、增加散热孔或修改材料选择，达到最佳的热管理效果。

• 温度测试：在PCB制造完成后，使用红外热成像仪、温度传感器等设备进行实际的温度测试。测试结果可以帮助设计师了解实际的热性能，进行必要的调整。

热管理在多层PCB设计中占据了非常重要的位置，合理的热管理设计能够有效提高电路的稳定性和可靠性。通过选择合适的PCB材料、优化布局、增加散热孔和热通道、使用散热装置以及进行热仿真和测试，设计师可以有效地控制PCB的温度，确保电子设备在高功率、高密度的工作环境中保持良好的性能和长寿命。
