手动焊膏应用：业余爱好者的分步指南

如果您是一位希望提升 DIY PCB 项目的业余爱好者，那么掌握手动焊膏应用将改变游戏规则。这项技术允许您在家中使用微小的表面贴装组件，无需昂贵的设备即可获得专业效果。在这份综合指南中，我们将引导您完成使用焊膏进行家庭焊接的每一步，从选择合适的工具（如焊膏注射器）到使用焊膏牙签法等方法精确涂抹。

为什么使用 DIY PCB 和家庭焊接的焊膏？

焊膏是微小焊料颗粒和助焊剂的混合物，旨在使表面贴装器件 （SMD） 的焊接更加容易。与传统的金属丝和烙铁焊接不同，焊膏允许您在放置元件之前将焊料直接涂在 PCB 焊盘上。这对于使用小型、密集组件的 DIY PCB 的业余爱好者特别有用。通过使用焊膏进行家庭焊接，您可以节省时间、减少错误并创建更清洁、更可靠的连接。

手动涂抹焊膏是业余爱好者的理想选择，因为它不需要像模板打印机那样昂贵的自动化设备。使用简单的工具和技术，您可以直接在工作台上获得出色的结果。让我们深入了解开始使用焊膏进行手工焊接的基本知识。

手动焊膏应用需要什么

在开始之前，请收集正确的工具和材料。准备好一切可确保流程顺利进行并降低出错的风险。以下是手动焊膏应用的基本要点列表：

• Solder Paste-焊膏：根据您的喜好和当地法规选择无铅或含铅焊膏。寻找具有细粒径（3 型或 4 型）的浆料，以便更好地控制小组分。

• 焊膏注射器：带有细针尖的注射器非常适合精确应用。它允许您将少量糊状物精确地分配到您需要的地方。

• 牙签或精细工具：对于焊膏牙签方法，牙签或小探针有助于在小焊盘上涂抹或调整焊膏。

• PCB 和组件：清洁并准备好您的 DIY PCB，以及您计划焊接的 SMD 组件。

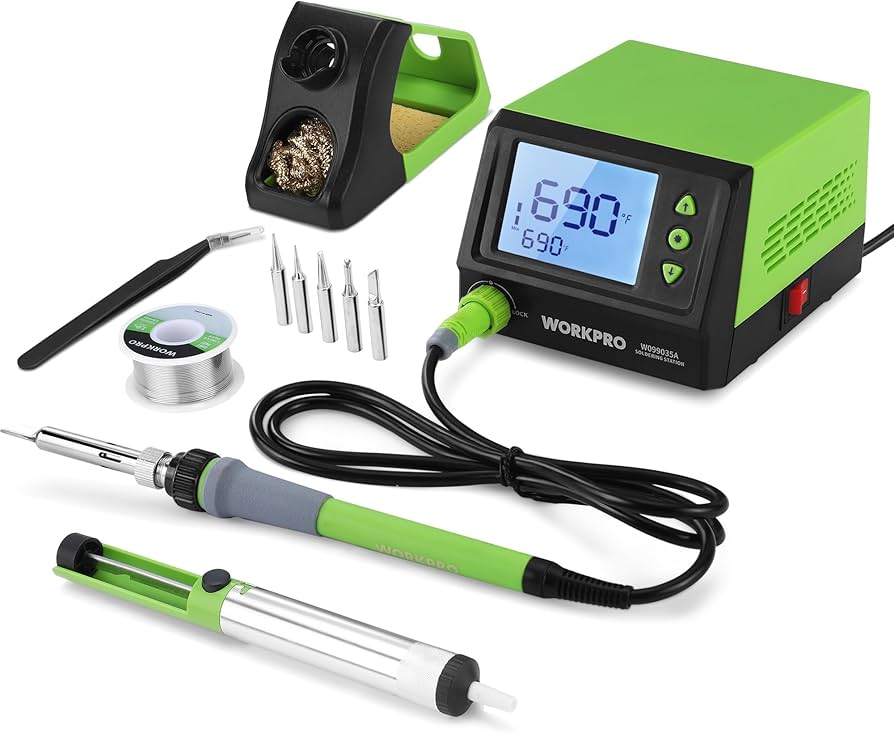

• 热风返修台或回流焊炉：虽然烙铁可用于较大的元件，但热风工具或小型回流炉是均匀熔化焊膏的理想选择。

• 助焊剂笔：额外的助焊剂有助于浆料流动并防止加热过程中的氧化。

• 镊子：精密镊子对于准确放置小元件至关重要。

• 清洁用品：异丙醇、刷子和无绒湿巾，用于在焊接前后清洁 PCB。

手动焊膏应用分步指南

现在您已经准备好了工具，让我们来看看手动涂抹焊膏的过程。本分步指南重点介绍了业余爱好者使用 DIY PCB 焊膏的实用技术。

第 1 步：准备您的工作区和 PCB

首先设置一个干净、光线充足的工作区。PCB 上的任何灰尘或碎屑都会干扰焊接，因此请使用异丙醇和刷子彻底清洁电路板。确保铜焊盘无氧化 - 闪亮的焊盘意味着更好的焊料附着力。如果垫子看起来暗淡无光，用细研磨垫快速擦洗会有所帮助。

使用 PCB 支架或双面胶带将 PCB 固定在平坦的表面上，以防止在应用过程中移动。使用焊膏注射器时，稳定的电路板对于精度至关重要。

第 2 步：选择并准备焊膏

焊膏有不同的成分和粘度。对于业余爱好者来说，免清洗焊膏通常是最佳选择，因为它留下的残留物最少，不需要大量清理。检查糊状物的保质期和储存条件——大多数糊状物在使用前需要冷藏并加热至室温（约 25°C 或 77°F），以确保适当的稠度。

如果使用焊膏注射器，请连接细针尖（直径约 0.5 毫米至 1 毫米）以更好地控制。在一张废纸上轻轻挤出少量糊状物，以测试流动并去除任何气泡。

第 3 步：将焊膏涂抹在 PCB 焊盘上

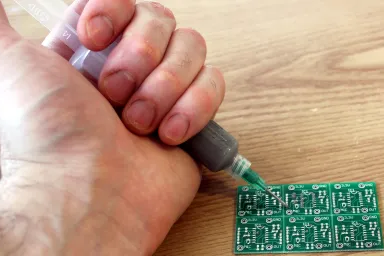

这是手动焊膏应用的核心。将注射器与 PCB 成 45 度角，轻轻挤压以在每个焊盘上分配一小点糊状物。焊膏的用量取决于焊盘尺寸——对于典型的 0603 电阻焊盘 （1.6mm x 0.8mm），直径约为 0.5mm 的点通常就足够了。过多的糊状物会导致焊盘之间出现桥接，而过少则可能导致接头变弱。

对于非常小或间隔很近的焊盘，请考虑焊膏牙签法。分配少量糊状物后，用牙签将其均匀地涂抹在垫子上或去除多余的糊状物。此方法为您提供了额外的控制，并且适用于复杂的设计。

系统地跨板工作，在移动到下一个元件之前，将焊膏应用于一个元件的所有焊盘。这有助于保持一致性并防止糊状物变干。

第 4 步：将组件放置在粘贴物上

使用精密镊子，小心地将每个 SMD 元件放在相应的焊盘上。焊膏的粘性会将元件暂时固定到位。将元件的引线或触点与浆糊覆盖的焊盘对齐，确保方向正确（检查电容器和 LED 的极性）。轻轻按下以将组件嵌入到浆料中，但要避免用力过大，否则可能会使浆料移位。

对于密集的电路板，请按尺寸顺序放置元件 - 从较小的元件（如电阻器和电容器）开始，然后再移动到较大的 IC。这降低了撞倒已放置的部件的风险。

第 5 步：回流焊膏

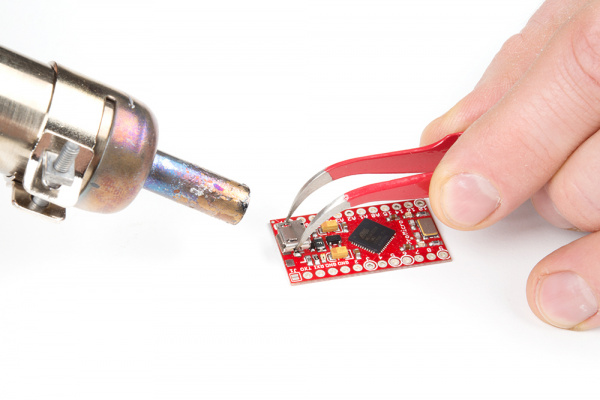

放置完所有组件后，就该熔化焊膏以形成永久连接了。对于使用焊膏进行手工焊接，热风返修台是业余爱好者最容易使用的工具。根据制造商的建议，无铅焊膏的温度设置为 220-250°C （428-482°F） 左右，含铅焊膏的温度设置为 180-200°C （356-392°F） 左右。

将热风喷嘴放在板上方约 2-3 英寸（5-7 厘米）处，然后以缓慢的圆周运动移动它，以均匀加热该区域。您会看到糊状物在融化时变得有光泽——这通常需要每个部分 30-60 秒。避免过热，因为它会损坏元件或从 PCB 上抬起垫子。

如果您没有热风工具，小型烤面包机可以用作临时回流焊烤箱。将烤箱预热到适当的温度，并遵循回流曲线（逐渐加热和冷却）以防止热冲击。始终密切监控过程，以免烧毁电路板。

第 6 步：检查并清洁电路板

回流焊后，让 PCB 自然冷却几分钟。在放大镜或显微镜下检查焊点。寻找能完全弄湿焊盘和元件引线的有光泽、光滑的接头。如果您发现桥接（连接相邻焊盘的焊料）或冷点（暗淡、不均匀的焊料），请应用额外的助焊剂并用烙铁或热风工具重新加热该区域以纠正它。

最后，用异丙醇和刷子清洁电路板以去除任何助焊剂残留物。即使使用免清洗膏，清洁也可以改善电路板的外观并防止长期腐蚀。

家用焊膏的成功秘诀

为确保家用焊接用焊膏的结果一致，请牢记以下提示：

• 快速而小心地工作：如果焊膏暴露在空气中时间过长，则会变干。在 10-15 分钟内应用并放置组件以避免出现问题。

• 正确储存浆料：将未使用的焊膏保存在冰箱中（约 5-10°C 或 41-50°F）以延长其保质期，通常为 6-12 个月。使用前务必让它升温至室温。

• 在废纸板上练习：如果您不熟悉手动焊膏应用，请在测试PCB上练习，以便在进行实际项目之前了解注射器和牙签方法。

• 使用 Minimal Paste：一个常见的错误是涂抹过多的糊状物。请记住，对于大多数 SMD 焊盘来说，薄层（约 0.1-0.2 毫米厚）通常就足够了。

• 检查组件数据表：某些组件具有特定的回流焊曲线或温度限制。查看他们的数据表以避免在加热过程中损坏。

常见挑战以及如何克服这些挑战

即使经过精心准备，在使用焊膏进行手工焊接时也可能会遇到一些障碍。以下是常见问题和解决方案：

• Solder Bridging（焊料桥接）：如果焊料连接相邻的焊盘，请使用带有细头和吸锡芯的烙铁去除多余的焊料。在重新加热之前添加助焊剂有助于分离接头。

• 不均匀的糊状应用：如果焊膏点不一致，请使用焊膏注射器施加稳定的压力来改进您的技术。牙签法也有助于消除细微的差异。

• 组件偏移：如果组件在回流焊过程中移动，请确保浆料足够粘，以便在加热前将其固定到位。在较大的组件上涂抹少量浆料可以提供额外的抓地力。

• 冷焊点：暗淡或破裂的接头表明热量不足。用热风工具或熨斗重新加热该区域，添加一点助焊剂以改善流动性。

为什么手动焊膏应用非常适合业余爱好者

对于业余爱好者来说，用于 DIY PCB 的焊膏提供了一种经济高效的方式来处理复杂的项目，而无需投资专业设备。焊膏牙签法和使用焊膏注射器等技术使任何拥有基本工具和一点耐心的人都可以使用。此外，掌握手动焊膏应用可以培养转化为更高级电子工作的技能，为复杂的设计和维修打开大门。

与传统焊接相比，焊膏降低了使用烙铁使元件过热的风险，因为在回流焊过程中热量施加得更均匀。它还允许您在具有多个组件的电路板上更快地工作，因为您可以在加热前一次性涂抹糊剂和放置部件。
