PCB测试点设计与制造标准：确保可靠性与效率

在PCB设计和生产过程中，测试点的设计与布局对于确保电路板的质量和性能至关重要。测试点是PCB测试和故障诊断的重要接口，能够帮助工程师进行有效的功能验证和故障排查。随着电子产品的复杂性不断增加，合理的测试点设计不仅可以提高测试效率，还能在产品生产和使用过程中提供重要的数据支持。

1.1 测试点的定义与作用

在PCB设计中，测试点是指预设的位置，用于连接测试仪器或设备，以便在产品制造后进行电气性能测试、功能验证及故障排除。测试点设计的好坏，直接影响到PCB的测试效率和精度。测试点在整个PCB制造和使用周期中，主要承担以下几个重要角色：

1. 功能验证：在生产过程中，测试点可以帮助工程师验证PCB的电气性能，确保所有的线路和元器件工作正常。

2. 故障诊断：在产品使用中，测试点可以帮助工程师快速定位故障区域，提高维修效率。

3. 质量控制：测试点可以通过自动测试设备（ATE）等工具对电路进行全面检查，及时发现潜在的质量问题。

1.2 不合理测试点设计的风险

如果测试点设计不合理，可能会带来以下问题：

• 测试效率低：测试点位置不合理会导致测试过程的冗长，增加测试时间，降低生产效率。

• 无法检测故障：测试点的设置不当可能导致无法正确检测到故障或异常，影响产品的最终质量。

• 增加生产成本：设计不合理的测试点可能会导致返工和修复，增加额外的生产成本。

因此，PCB测试点的合理设计对提高生产效率、降低成本和确保质量具有重要意义。

二、测试点设计的基本要求

2.1 测试点的类型与功能

根据不同的测试需求，PCB上的测试点可以分为多种类型，每种类型有不同的功能和应用场景。常见的测试点类型包括：

1. 电压测试点：用于测试电路中的电压是否在正常范围内。常见于电源电路和模拟电路的测试中。

2. 信号测试点：用于检测电路中信号的完整性，特别是高频信号和高速数字信号。

3. 接地测试点：用于检测PCB板的接地电位是否稳定，确保电路的正常运行。

4. 功能测试点：用于验证特定功能模块的工作状态，如时钟信号、数据传输等。

2.2 测试点的位置选择

测试点的位置设计对测试的效果和效率有很大影响。合理的测试点位置应遵循以下原则：

1. 避免干扰：测试点应避免设置在容易受到电磁干扰或高频信号影响的区域。特别是在高速电路板上，测试点的布置应避免与高速信号线或电源线过于接近。

2. 易于接触：测试点应易于被测试设备的探头接触，确保测试过程简便、顺畅。

3. 考虑维修方便性：测试点的布局应考虑到维修时的可操作性，使得维修人员能够轻松地进行故障诊断和修复。

4. 避免过度拥挤：测试点应避免与元器件、线路或其他测试点过于紧密地排列，以便测试设备能够方便地接入。

2.3 测试点的尺寸与形状

测试点的尺寸和形状应符合标准要求，以确保测试设备的探头能够稳定接触。通常，测试点的尺寸应该满足以下要求：

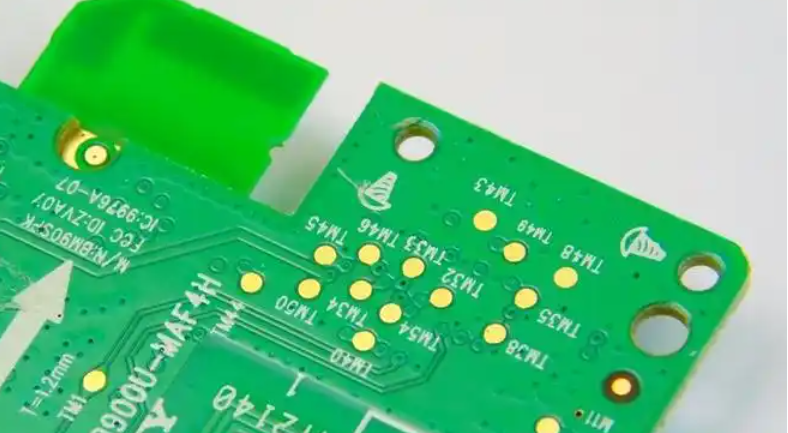

• 直径大小：标准的测试点通常直径为0.8mm至1.2mm，便于测试探头的接触。

• 焊盘设计：测试点的焊盘设计应确保良好的焊接性，不得过小或过大，以避免测试点的焊接不良或过热。

三、PCB测试点设计的规范与标准

3.1 测试点设计规范

为了确保PCB测试点设计的合理性，业界通常遵循一些标准和规范。以下是设计测试点时应遵循的主要规范：

1. 符合行业标准：如IPC-2221标准，它对PCB设计中的测试点设计提出了明确要求，确保测试点与整个电路设计的兼容性。

2. 测试点间距：设计时应确保测试点之间的最小间距，不得小于0.5mm，以防止信号串扰或短路。

3. 避免测试点密集布置：在布置测试点时，应确保其分布均匀，避免测试点过度集中或相互干扰。

4. 避免重复设计：不需要在同一位置设计多个测试点，否则可能会影响测试效率并导致测试设备的干扰。

3.2 测试点的制造要求

在PCB的制造过程中，测试点的制作需要遵循一定的技术要求，确保测试点的可靠性和性能。制造要求包括：

1. 焊盘设计：测试点的焊盘需要足够大，以便于安装测试探头。在设计时，应遵循标准焊盘尺寸，并考虑焊接过程中可能出现的热膨胀问题。

2. 金属化孔：对于需要通过孔连接的测试点，应确保孔的金属化处理符合标准，保证电气接触良好。

3. 去毛刺处理：在钻孔和切割过程中，确保测试点区域没有毛刺或其他可能影响测试质量的缺陷。

4. 抗氧化处理：测试点的表面应经过防氧化处理，确保长期使用中不会发生腐蚀，影响测试准确性。

3.3 自动化测试设备（ATE）与测试点的匹配

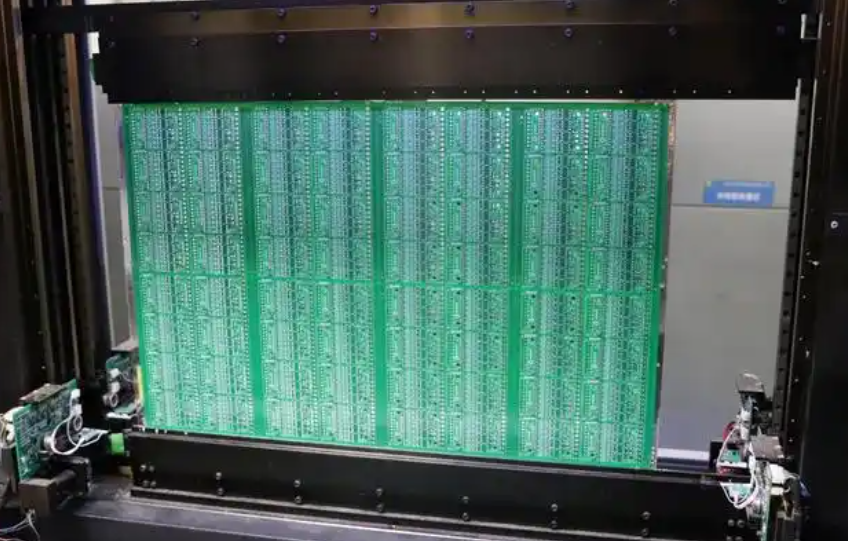

随着自动化技术的发展，自动化测试设备（ATE）被广泛应用于PCB测试。设计测试点时，应确保测试点的布局与自动化测试设备的接口匹配，以实现高效、精确的自动化测试。对于高密度、高频的PCB，测试点的设计需要特别考虑ATE设备的探头接触性能，确保探头能够稳定接触并实现快速测试。

四、优化PCB测试点设计，提高测试效率

PCB测试点设计是确保产品质量和生产效率的关键环节。合理的测试点布局不仅能提升测试效率，还能帮助工程师快速发现电路故障，从而减少生产中的返工和修复成本。设计时，必须遵循标准规范，确保测试点的位置、尺寸和形状合理，同时考虑到生产工艺和自动化设备的需求。

通过优化测试点设计，不仅能够提升测试过程的顺利性和准确性，还能提高产品的整体质量和可靠性。随着技术的不断进步，PCB测试点的设计将变得更加精细化和智能化，进一步推动电子产品生产的高效化和高质量发展。
